Bunker - casemate, variante du type 667 pour un canon de 5 cm, Menguen, sur la crête orientée vers la route de Guilers (à l'ouest de l'actuelle rue de Kerléo) (Brest)
Bretagne > Finistère > Brest
Œuvre étudiée
Auteur
Copyright

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Bretagne Nord
  • Commune Brest
  • Lieu-dit , sur la crête orientée vers la route de Guilers (à l'ouest de l'actuelle rue de Kerléo) Menguen
  • Cadastre DY 0359
Désignation
  • Dénominations
    blockhaus, casemate
  • Précision dénomination
    variante du type 667 (365)
Historique

Bunker - casemate construit en 1943-1944 sous maîtrise d’ouvrage de l’Organisation Todt.

Cette petite casemate nommée "Kleinschartenstand", variante du type 667, dépourvue d’accès couvert et de mur de flanquement, abritait un canon de 5 cm L/60 KwK 39 (abréviation de KampfWagenKanone en allemand, c’est-à-dire littéralement, un "canon pour véhicule de combat") avec niche pour premiers coups de réserve. Sa chambre de tir était dotée à l’origine d’une porte blindée (dont subsistent les traces de fixation) et d’une pompe d’aspiration des fumées (non posée). Il s’agit d’un type de casemate assez courant en Bretagne.

Son canon pouvait propulser des obus antichars (Panzergranaten abrégés en "PzGr") à la vitesse de 835 m/s (3 006 km/h). Deux soldats étaient nécessaires pour le servir.

A l’extérieur, la casemate présente plusieurs traces d'impacts provenant du nord-est (route de Guilers). Un impact est également visible sur le mur du fond de la chambre de tir.

  • Période(s)
    • Principale : 2e quart 20e siècle
  • Dates
    • 1943, daté par travaux historiques
    • 1944, daté par travaux historiques
  • Auteur(s)
    • Auteur :
      Organisation Todt (1938 - 1945)
      Organisation Todt

      L’Organisation Todt (souvent abrégée en "OT") était un groupe de génie civil et militaire de l'Allemagne nazie. Elle portait le nom de Fritz Todt (1891-1942), son fondateur et dirigeant, ingénieur de travaux publics nommé en 1940 ministre du Reich pour l'Armement et les Munitions. A sa mort le 8 février 1942, ce dernier est remplacé par l'architecte Albert Speer (1905-1981), haut responsable politique et proche d’Adolf Hitler. L'organisation Todt a notamment assuré la construction du réseau des autoroutes du Reich (Reichsautobahnen), de bases aériennes, portuaires, de sous-marins, d’infrastructures pour armes spéciales ou logistiques et de fortifications (Westwall, Atantikwall, Südwall).

      Cliquez pour effectuer une recherche sur cette personne.
      ingénieur militaire attribution par travaux historiques
Description

Bunker situé à l’ouest de l’actuelle rue de Kerléo (ex route de Guilers). Il appartenait vraisemblablement à l’ensemble fortifié allemand numéroté "B 47 " dit de Coat-Tan du nom d’une ferme située à proximité. Le toponyme Menguen ou Croissant de Menguen est utilisé pour désigner le lieu. Il s’agit d’une casemate de forme arrondie, construite en béton armé, destinée à abriter un canon de 5 cm dans une chambre de tir de 7,8 m2 (2,83 m x 2,76 m) avec une petite réserve de munitions disposé dans une niche de 0,6 m de profondeur. Embrasure large de 2,26 m, légèrement ébrasée et orientée vers le nord. Murs latéraux et dalle de couverture de 1,5 m d’épaisseur (protection de type "B1 neu") ; mur frontal de 1 m d'épaisseur. Entrée de 0,85 m de largeur ; couloir non couvert large de 0,87 m. Dépourvue de marquage, cette casemate est dans un état moyen.

  • Murs
    • béton armé
  • Toits
    béton en couverture
  • Plans
    plan rectangulaire régulier
  • Étages
    rez-de-chaussée
  • Couvertures
    • terrasse
  • État de conservation
    état moyen
Statut, intérêt et protection
  • Statut de la propriété
    propriété privée
  • Intérêt de l'œuvre
    vestiges de guerre
  • Éléments remarquables
    blockhaus, casemate
Illustrations 29
  • (c) Service historique de la Défense
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration

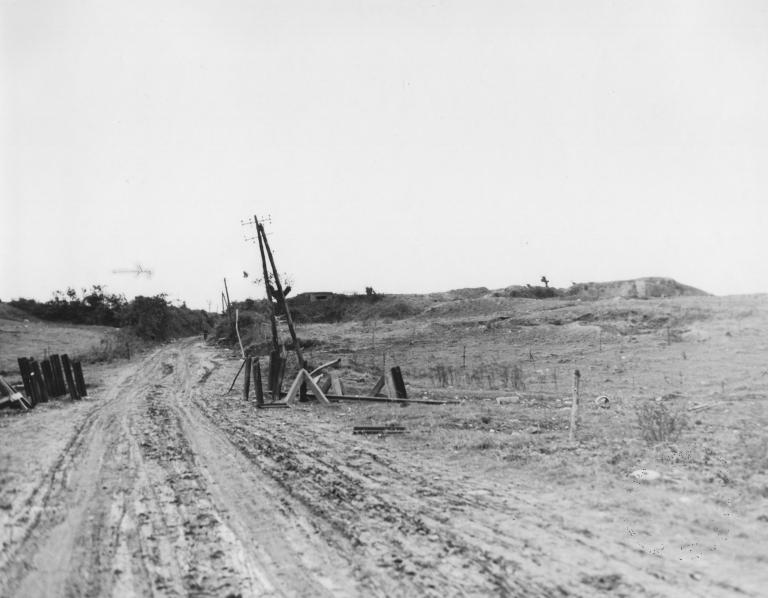

Vue générale des bunkers situés à l'Ouest de la route (United States Army Signal Corps, septembre 1944)

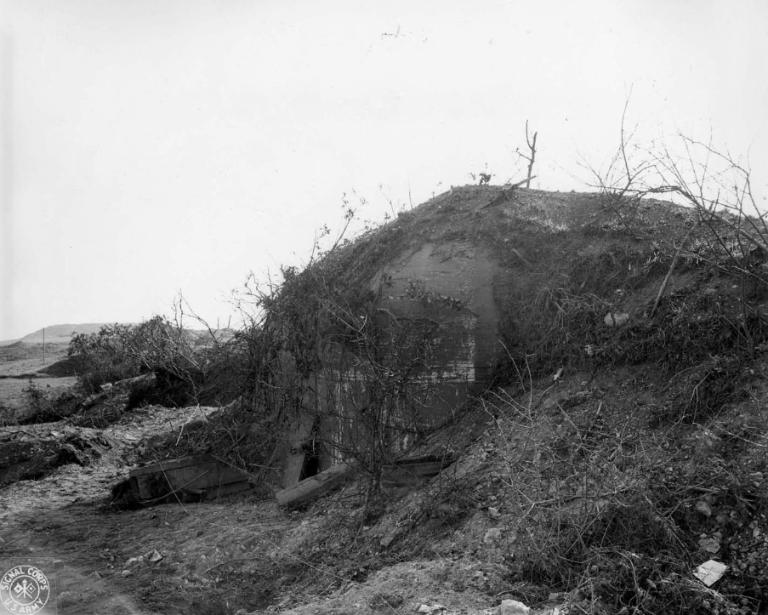

Vue de profil du bunker - casemate, variante du type 667 (United States Army Signal Corps, septembre 1944). Cette photographie a été identifiée en 2022 par Ludovic Le Braz et Simon Roudot

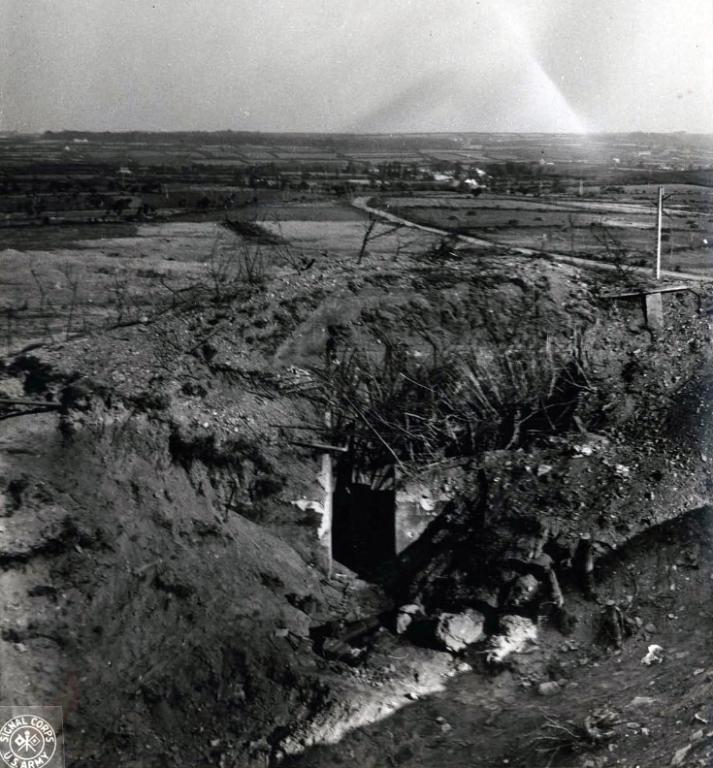

Vue arrière du bunker - casemate, variante du type 667 (United States Army Signal Corps, septembre 1944). Cette photographie a été identifiée en 2022 par Ludovic Le Braz et Simon Roudot
Plan du bunker - casemate de type 667 (365) (dessin : Dirk Peeters)

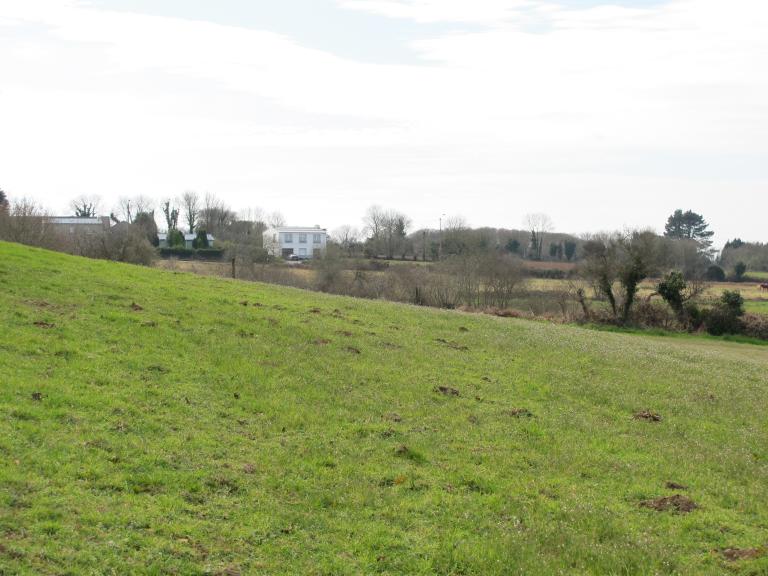

Vue du panorama vers l'ouest (état en 2013)
Vue du panorama vers l'ouest (état en 2013)
Vue du panorama vers le nord (état en 2013)

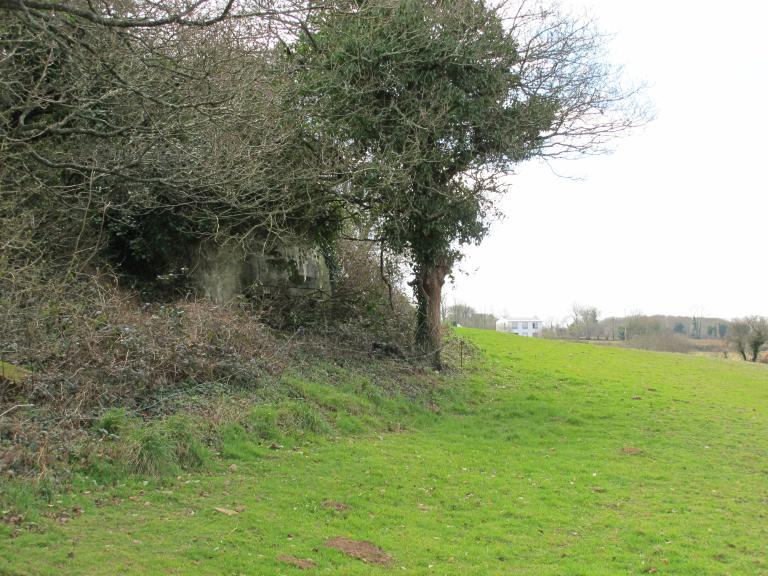

Vue de situation depuis l'est (état en 2013). La casemate en béton armé est envahie par la végétation

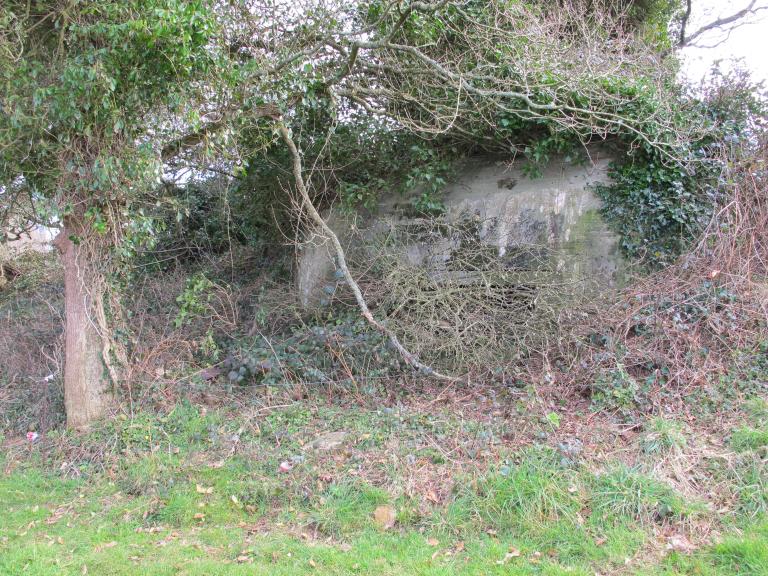

Vue générale (état en 2013). La casemate en béton armé est envahie par la végétation

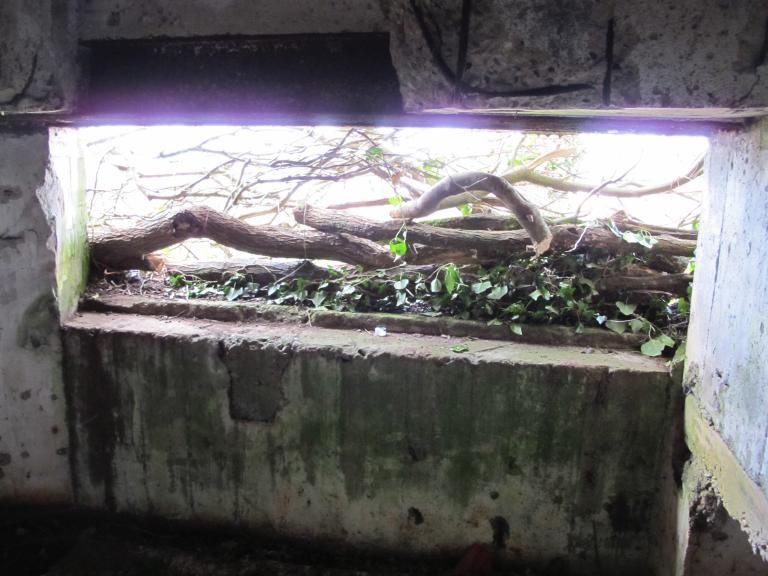

Vue de l'embrasure depuis l'intérieur (état en 2013)

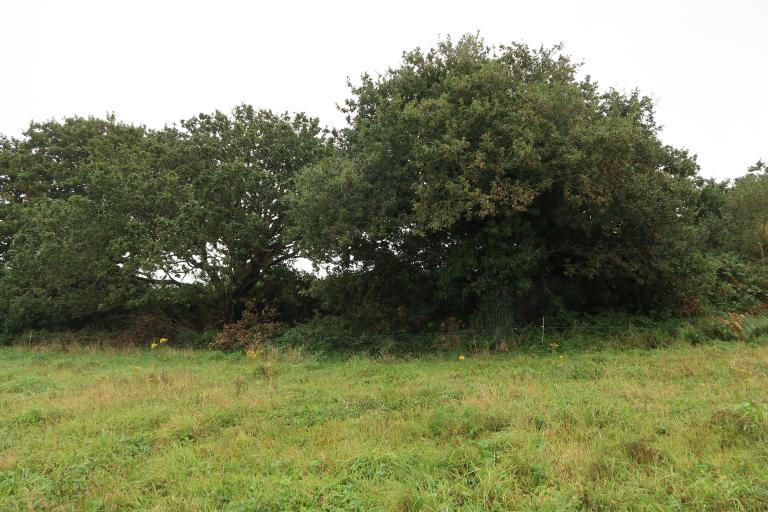

Vue de situation : la casemate est invisible du fait de la végétation (état en 2021)
Vue générale (état en 2021)

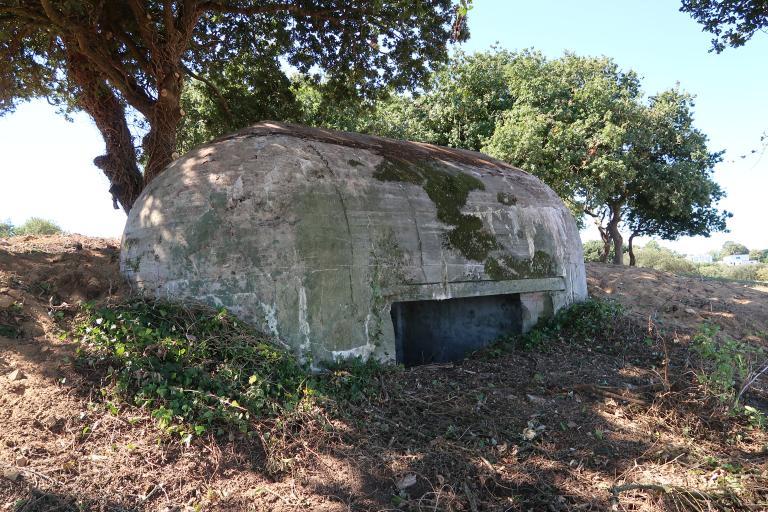

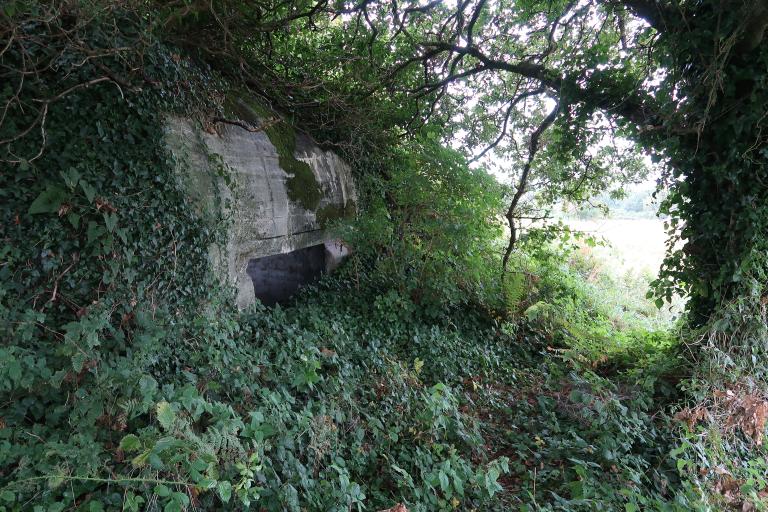

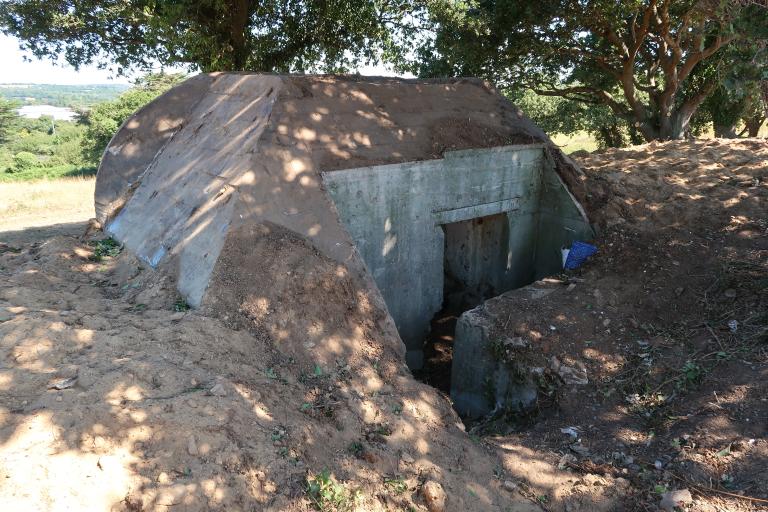

Vue générale (état en août 2022)

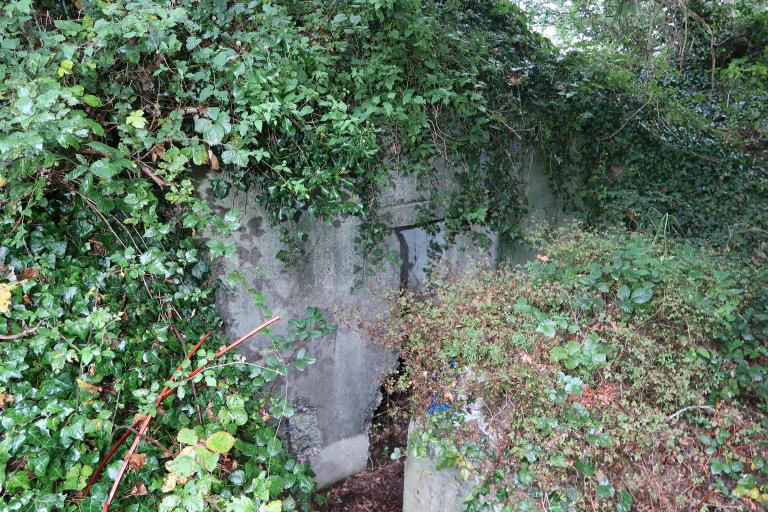

Vue générale de l'arrière (état en août 2022)
Vue de détail de l'embrasure (état en 2021)
Vue de la chambre de tir depuis l'embrasure (état en 2021)

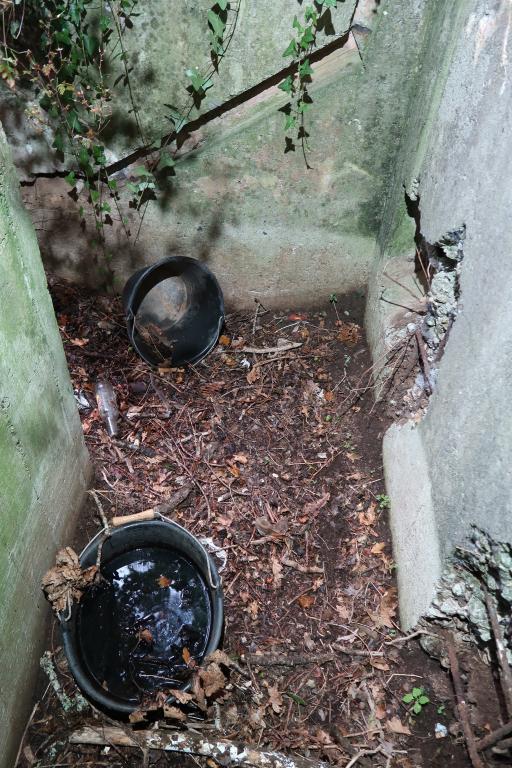

Vue de l'accès par l'arrière de la casemate (état en 2021)
Vue de l'arrière de la casemate : réservation pour le passage d'un câble téléphonique ? (état en 2021)

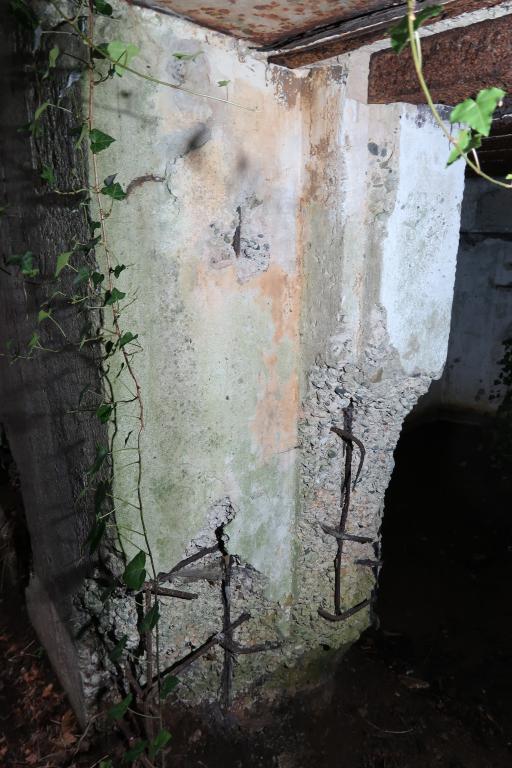

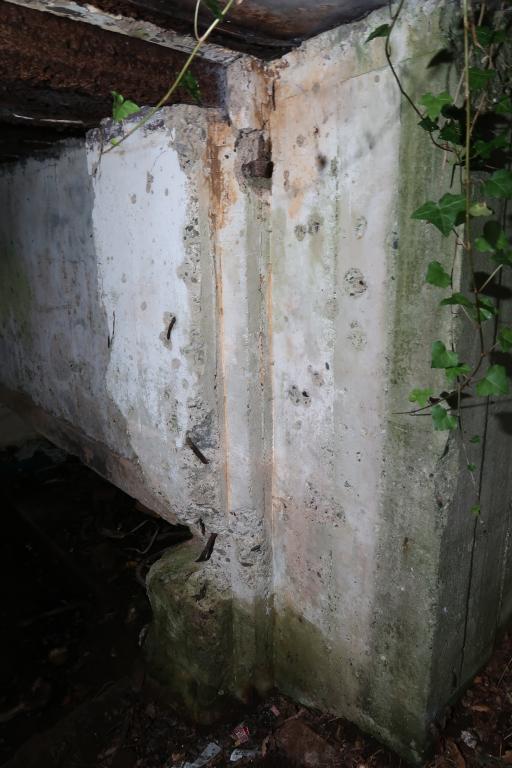

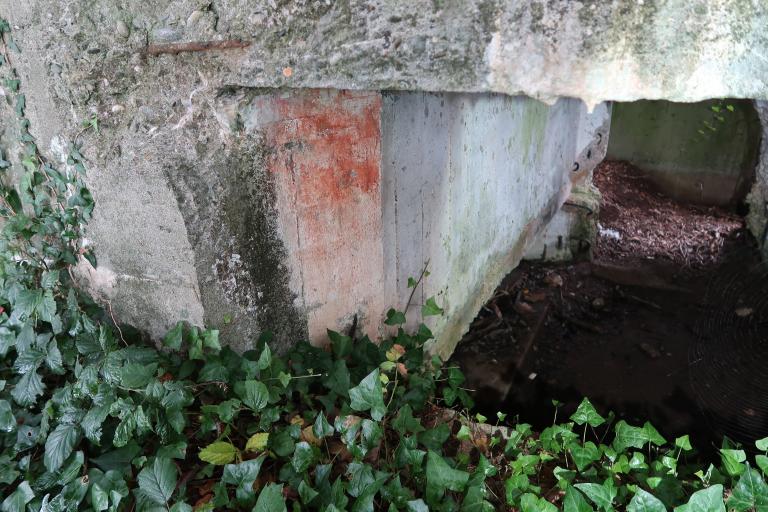

Vue de l'embrasure de la porte de la chambre de tir (état en 2021). On observe des impacts dans le béton...
Vue de l'embrasure de la porte de la chambre de tir (état en 2021)

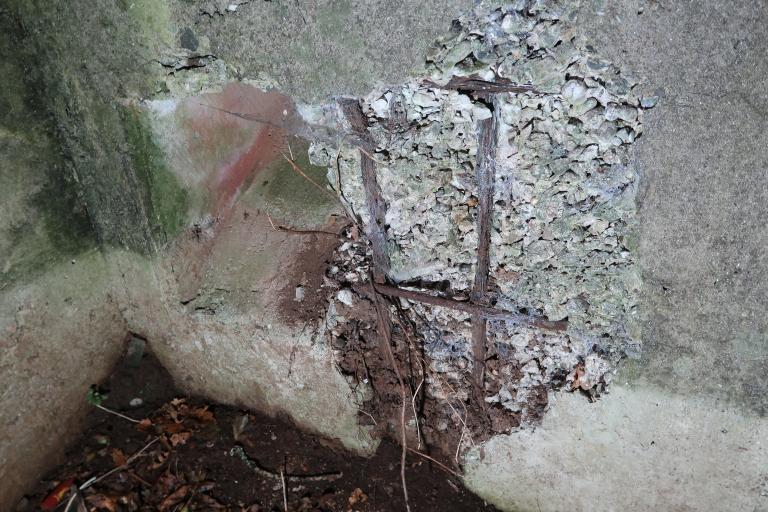

Vue de l'arrière de la casemate : passage depuis la chambre de tir pour l'éjection des douilles ? (état en 2021)
Vue de l'arrière de la casemate : passage depuis la chambre de tir pour l'éjection des douilles ? (état en 2021)

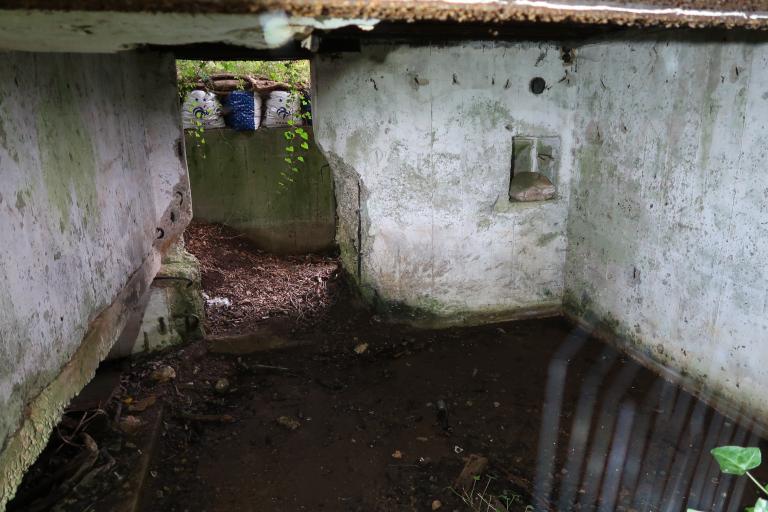

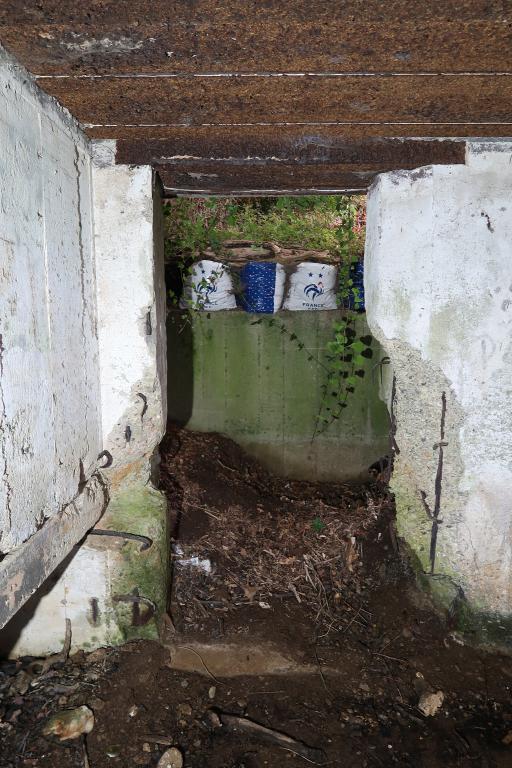

Vue de l'entrée de la chambre de tir depuis l'intérieur (état en 2021). A gauche, niche murale pour entreposer les munitions
Vue de la chambre de tir : passage pour l'éjection des douilles ? (état en 2021)

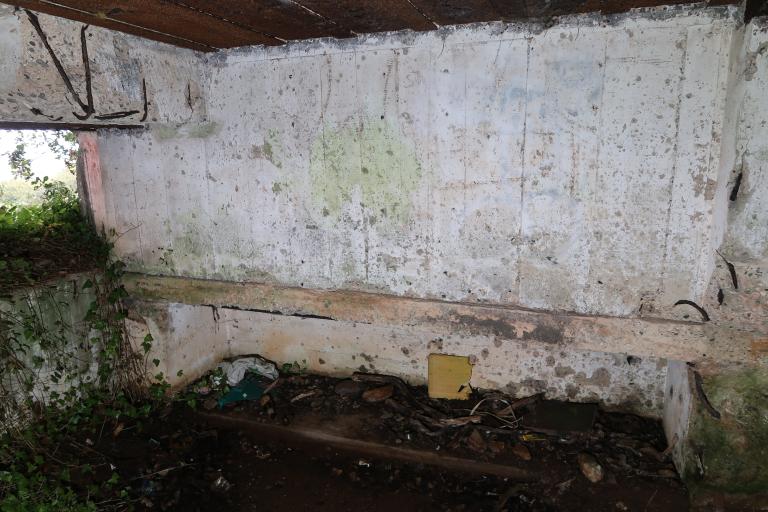

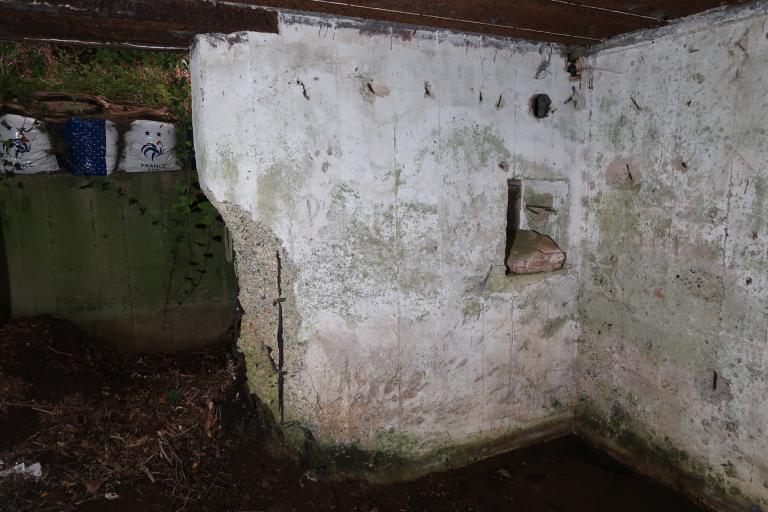

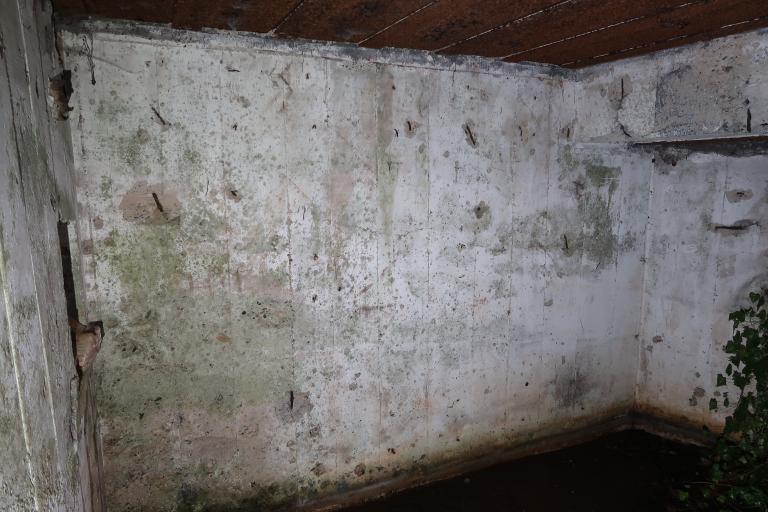

Vue de la chambre de tir : mur ouest (état en 2021)

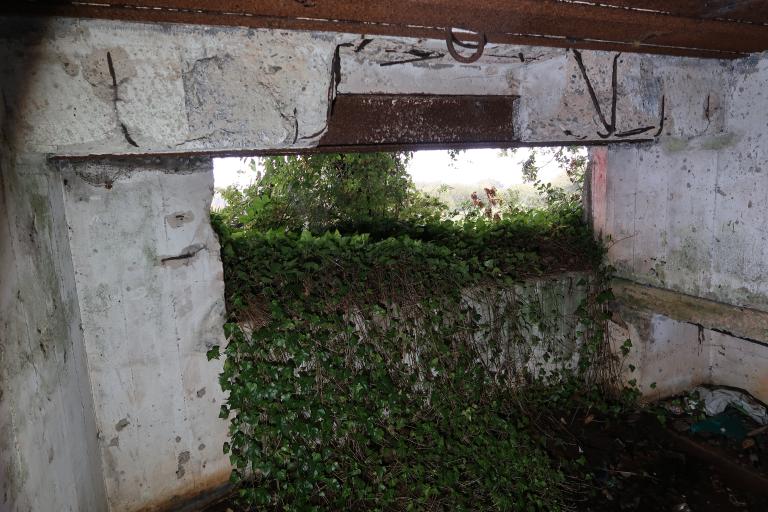

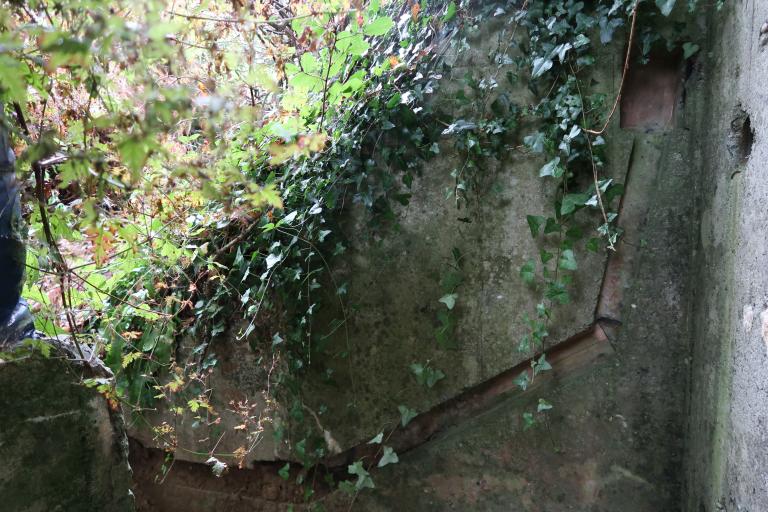

Vue de l'embrasure depuis l'intérieur de la chambre de tir (état en 2021)

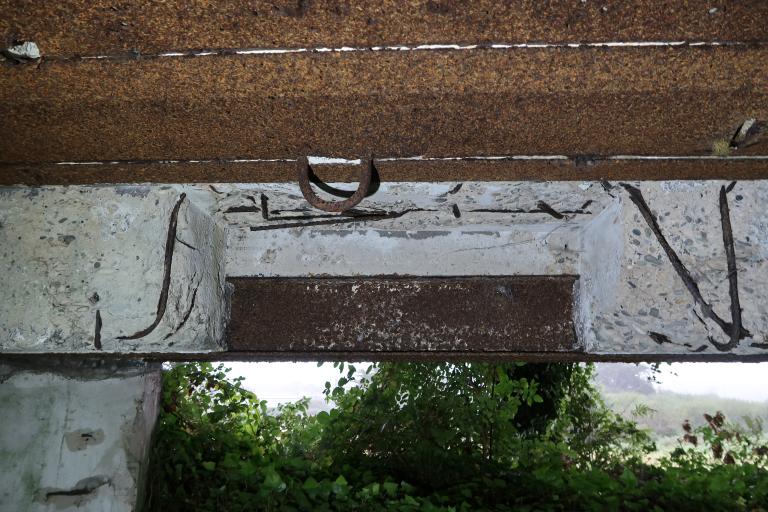

Vue de l'embrasure depuis l'intérieur de la chambre de tir : détail de la fixation du canon (état en 2021)
Vue de la chambre de tir : mur ouest (état en 2021). Au ras du sol, longue niche murale pour le stockage des munitions
Vue du sentier située à l'est de la casemate (état en 2021)
Documentation

Bibliographie

  • CHAZETTE, Alain. MANTEY, Olivier. DESTOUCHES, Alain. TOMINE, Jacques. PAICH, Bernard. SOLERA, Mario. REBERAC, Fabien. Forteresse de Brest. Maillon du Mur de l'Atlantique. Occupation - vie quotidienne - libération. Vertou, éditions Histoire et fortifications, 2018, 208 p.

    p. 157
Date(s) d'enquête : 2002; Date(s) de rédaction : 2002, 2022, 2023
