Batterie d'artillerie casematée de 32 cm du Minou puis abri antiaérien puis abri usine, fort du Minou, Pointe du Petit Minou (Plouzané)
Bretagne > Finistère > Plouzané
Œuvre étudiée
Auteur
Copyright

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Bretagne - Brest-Plouzané
  • Commune Plouzané
  • Lieu-dit Pointe du Petit Minou
  • Cadastre AH 54
Désignation
  • Dénominations
    batterie, casemate, magasin de munitions, souterrain, escalier, lavoir, citerne
Une batterie casematée transformée en abri usine pendant la Guerre Froide

Cette batterie casematée, construite en 1888, a été déclassée du domaine public militaire en 2004 et transférée au Conservatoire du littoral. Sa gestion est confiée à la commune de Plouzané : elle est fermée pour des raisons de sécurité.

Créée en 2019, l’association Les Vigies du Minou souhaite promouvoir, mettre en valeur et protéger le patrimoine littoral de Plouzané, et plus particulièrement le site du Petit Minou et son phare. En 2023, elle a publié une visite panoramique à 360 degrés de la batterie casematée du Petit Minou avec l'accord de la commune de Plouzané.

Ce dossier d’Inventaire du patrimoine a été mis à jour en 2024 dans le cadre de l'Inventaire des héritages militaires. Des images de cette batterie, transformée durant la Guerre froide en abri usine pour le poste de commandement du Minou, ont été publiées sur les réseaux sociaux en 2019 suite à une visite non autorisée : nous avons néanmoins choisi de les joindre à ce dossier pour leur caractère documentaire, elles ne sont volontairement pas sourcées.

×
Voir l'illustration
Historique

Implantée au ras de l’eau, sous le fossé du fort du Petit Minou à Plouzané en 1888, cette batterie d'artillerie casematée avait pour objectif la défense contre des cuirassés. Avec la batterie d'artillerie casematée de l’Îlot des Capucins, elle forme l’une des quatre lignes de feu faisant barrage dans le Goulet de Brest. Elle était armée de deux canons Marine de 32 cm modèle 1870-1884 sur affût spécifique dit "affût de 32 cm modèle 1888 de casemate, type de Brest". Ce modèle de tube est capable de propulser à plus de 600 m/s un projectile en fonte d´acier de 345 kg dit "obus de rupture". Les deux pièces sont mises en place en 1889 avant la construction de l'épais mur de masque dans lequel sont aménagées les embrasures.

Cette batterie est désarmées en août 1915 afin de fournir des pièces d´artillerie pour le département de la Guerre (artillerie lourde sur voie ferrée destinée au front terrestre).

Durant la Seconde Guerre mondiale, la batterie casematée sert d’abri anti-aérien (Luftschutzbunker) à la garnison du fort.

Pendant la Guerre froide, elle est transformée en abri usine pour le poste de commandement du Minou abrité dans le bunker de type M 162a modifié. Son groupe électrogène a été démonté.

  • Période(s)
    • Principale : 4e quart 19e siècle
    • Secondaire : 2e quart 20e siècle
  • Dates
    • 1888, daté par travaux historiques
    • 1889, daté par travaux historiques
Description

Accessible par un escalier depuis le passage d’entrée du fort, la batterie casematée comprend un vestibule, un magasin à poudre, un bassin-citerne (pour nettoyer les pièces d´artillerie) et deux chambres de tir avec cheminées verticales d´aération. En forme de T, les embrasures sont renforcées pour résister au souffle des pièces d’artillerie.

  • Murs
    • granite maçonnerie
  • Toits
    pierre en couverture, terre en couverture
  • Étages
    sous-sol
  • Escaliers
    • escalier dans-oeuvre : escalier droit en maçonnerie
  • État de conservation
    désaffecté, bon état
Statut, intérêt et protection
  • Statut de la propriété
    propriété d'un établissement public
  • Intérêt de l'œuvre
    vestiges de guerre, à signaler
  • Éléments remarquables
    batterie, casemate, magasin de munitions
Illustrations 19
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration

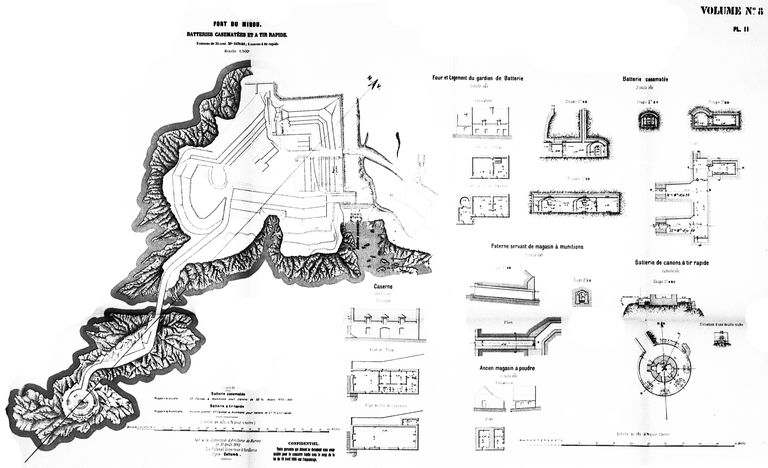

Plans et coupes des batterie casematées et à tir rapide du Minou, 1893 (Direction d'Artillerie du génie de Brest, colonel directeur d'Artillerie Collomb)

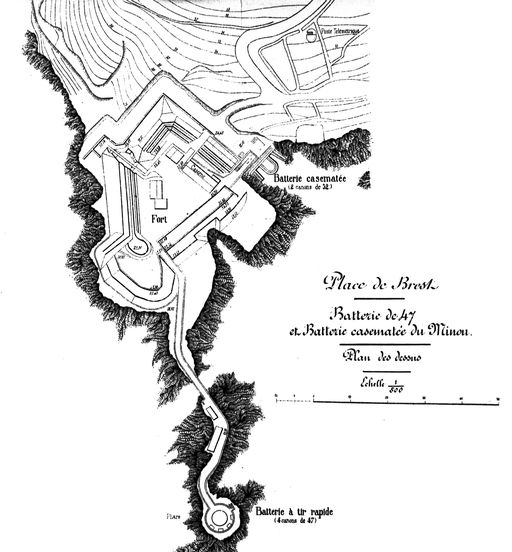

Plan de la batterie de 47 mm et de la batterie casematée du Minou

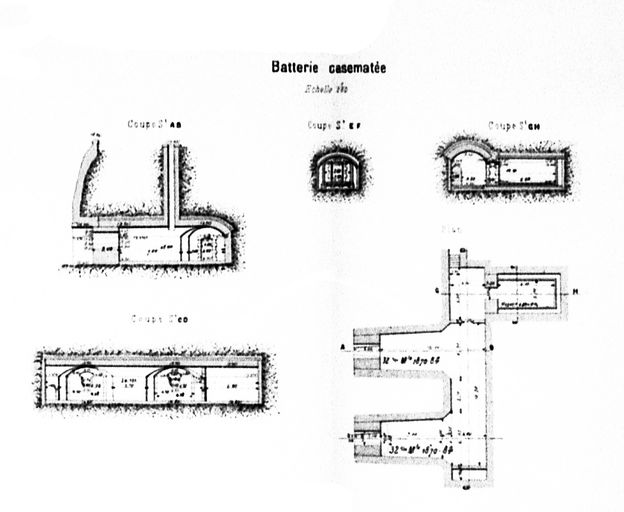

Plans et coupes des batteries casematée et à tir rapide du Minou, 1893 : détail de la batterie casematée (Direction d'Artillerie du génie de Brest, colonel directeur d'Artillerie Collomb)
Vue des deux embrasures de la batterie casematée située au ras de l'eau, en haut de la grève du Minou (état en 2009)

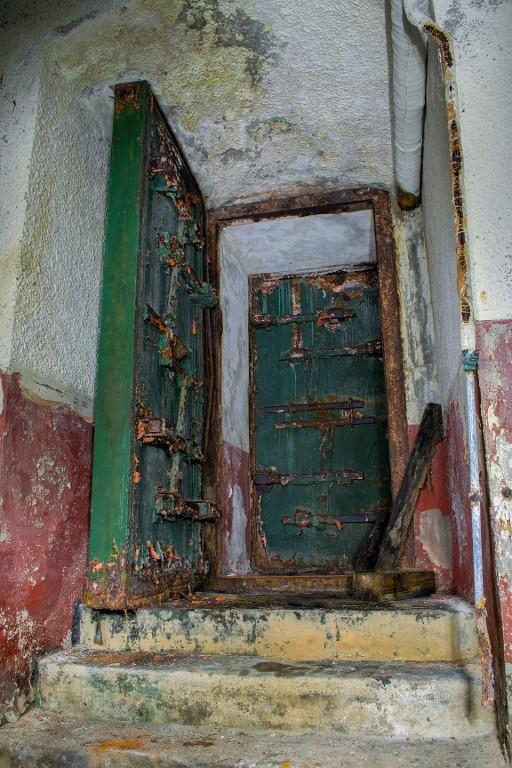

Vue intérieure : revers de la porte blindée d'accès, une deuxième porte blindée protége l'accès à l'escalier (image publiée sur les réseaux sociaux issue d'une visite non autorisée, elle n'est volontairement pas sourcée)

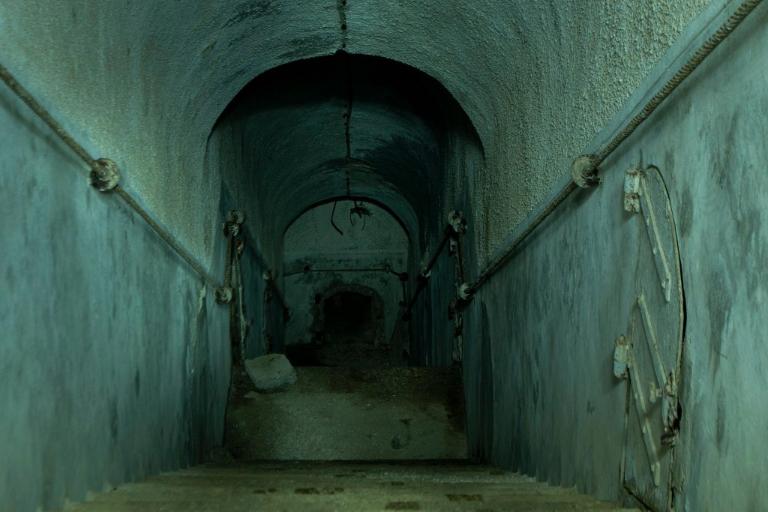

Vue intérieure : escalier d'accès. Les niches latérales fermées par des portes servent pour l'étanchéité (image publiée sur les réseaux sociaux issue d'une visite non autorisée, elle n'est volontairement pas sourcée)

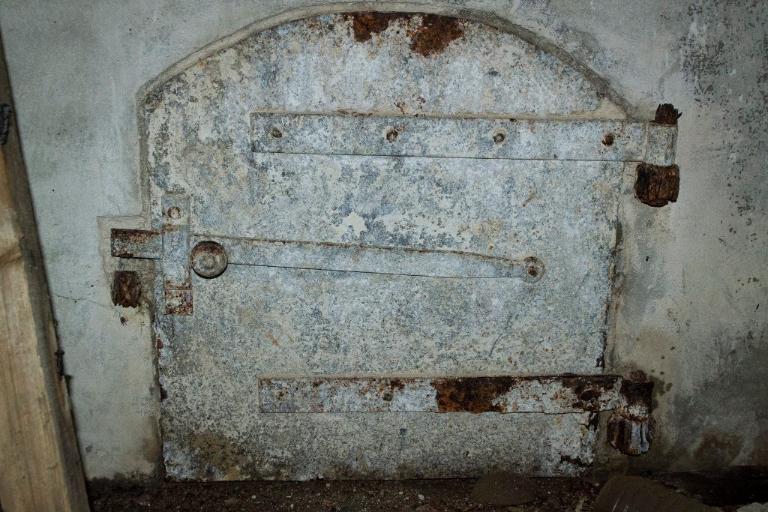

Vue intérieure : porte de l'aqueduc (image publiée sur les réseaux sociaux issue d'une visite non autorisée, elle n'est volontairement pas sourcée)

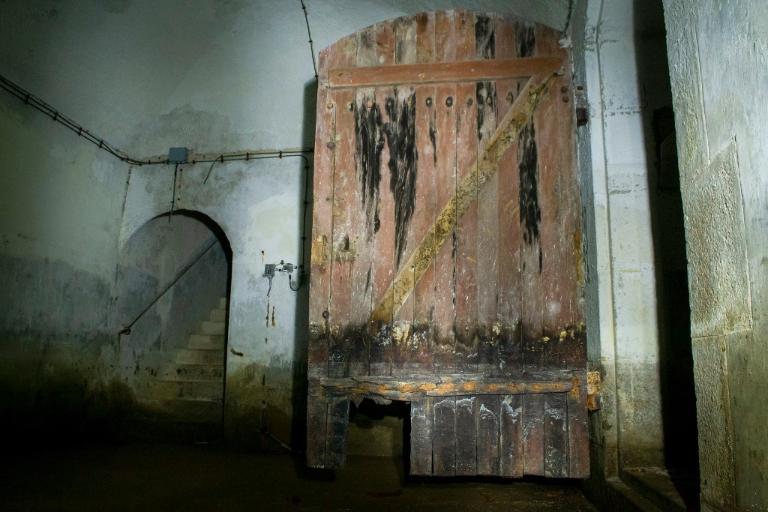

Vue intérieure : vestibule, porte à un battant en bois du magasin de munitions. Au fond, l'escalier d'accès (image publiée sur les réseaux sociaux issue d'une visite non autorisée, elle n'est volontairement pas sourcée)

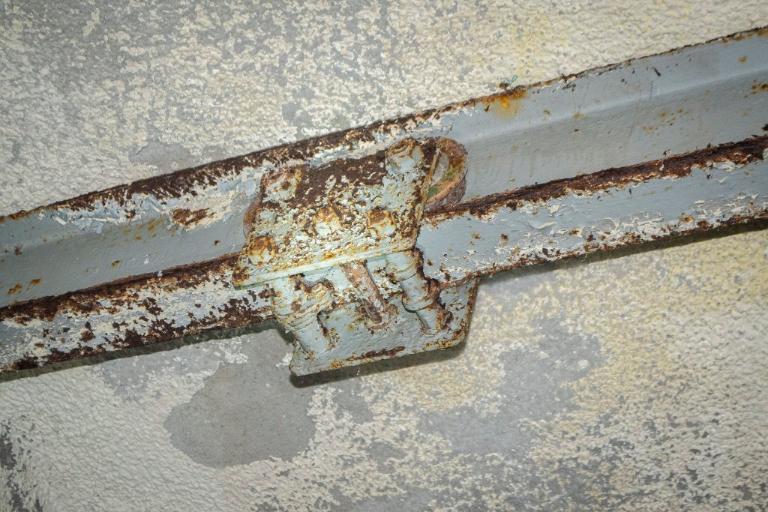

Vue intérieure : rail et chariot pour l'approvisionnement en munitions des deux canons de 32 cm (image publiée sur les réseaux sociaux issue d'une visite non autorisée, elle n'est volontairement pas sourcée)

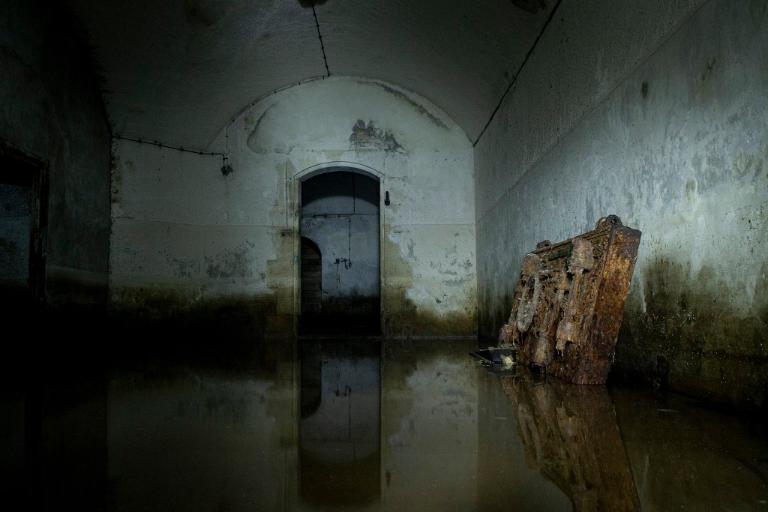

Vue intérieure : couloir de circulation des deux chambres de tir. Une porte blindée est posée contre le mur à droite (image publiée sur les réseaux sociaux issue d'une visite non autorisée, elle n'est volontairement pas sourcée)
Vue intérieure : couloir de circulation donnant sur l'une des deux chambres de tir abritant l'usine (image publiée sur les réseaux sociaux issue d'une visite non autorisée, elle n'est volontairement pas sourcée)

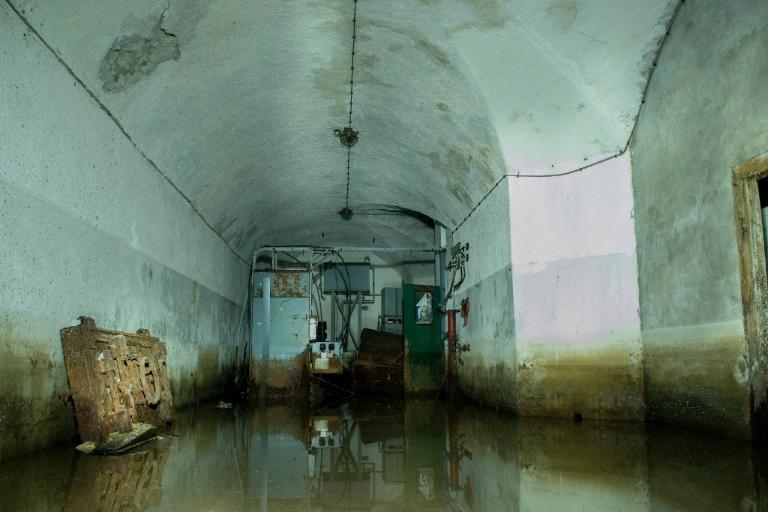

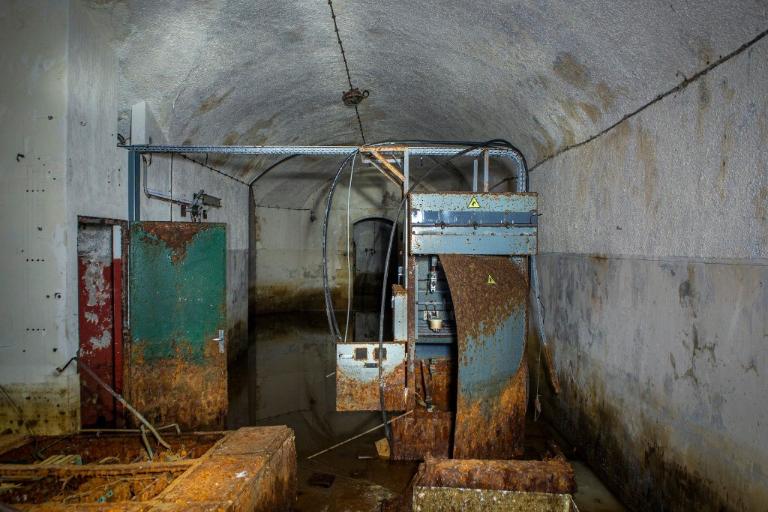

Vue intérieure : couloir de circulation aux deux chambres de tir transformées en abri usine. Au centre, transformateur électrique (image publiée sur les réseaux sociaux issue d'une visite non autorisée, elle n'est volontairement pas sourcée)

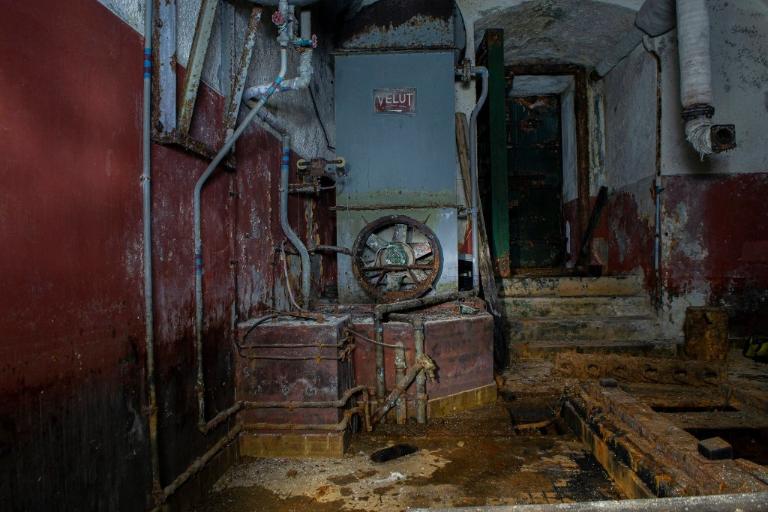

Vue intérieure : chambre de tir transformée en abri usine. A droite, le bâti du groupe électrogène qui a été démonté (image publiée sur les réseaux sociaux issue d'une visite non autorisée, elle n'est volontairement pas sourcée)
Vue intérieure : chambre de tir transformée en abri usine. En haut à droite, réservoir à carburant du groupe éléctrogène (image publiée sur les réseaux sociaux issue d'une visite non autorisée, elle n'est volontairement pas sourcée)

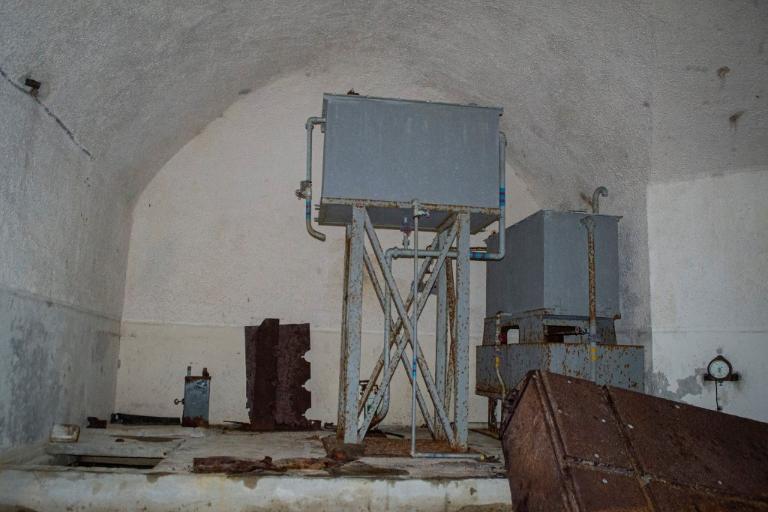

Vue intérieure : petit château d'eau pour le refroidissement du groupe électrogène ? (image publiée sur les réseaux sociaux issue d'une visite non autorisée, elle n'est volontairement pas sourcée)

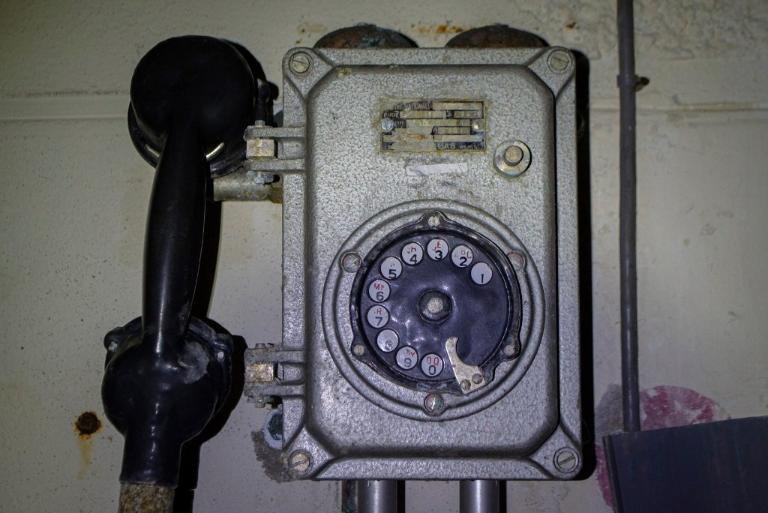

Vue intérieure : téléphone à cadran métallique avec son combiné (image publiée sur les réseaux sociaux issue d'une visite non autorisée, elle n'est volontairement pas sourcée)

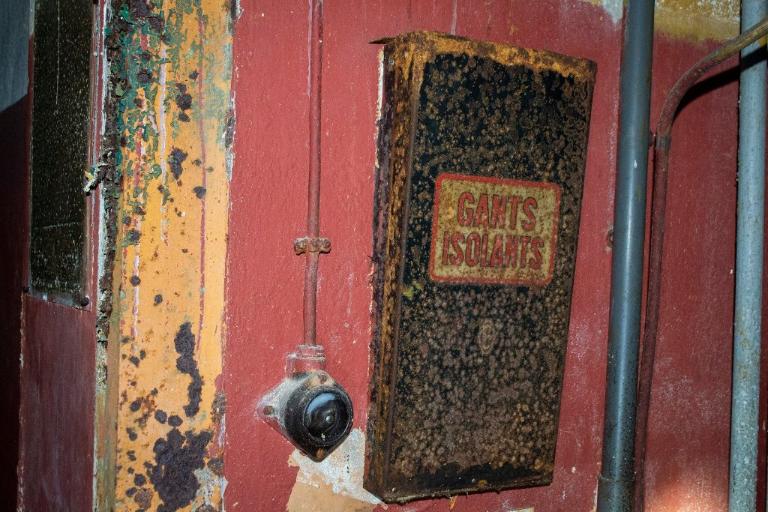

Vue intérieure : emplacement pour les gants isolants et interrupteur d'éclairage (image publiée sur les réseaux sociaux issue d'une visite non autorisée, elle n'est volontairement pas sourcée)

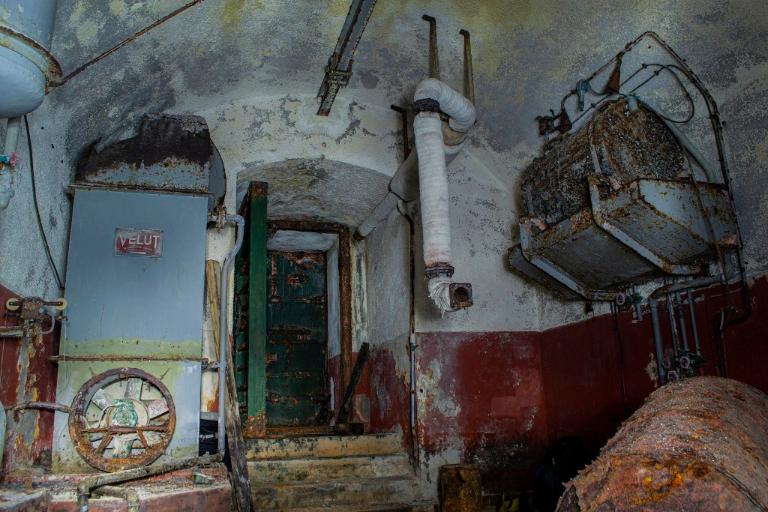

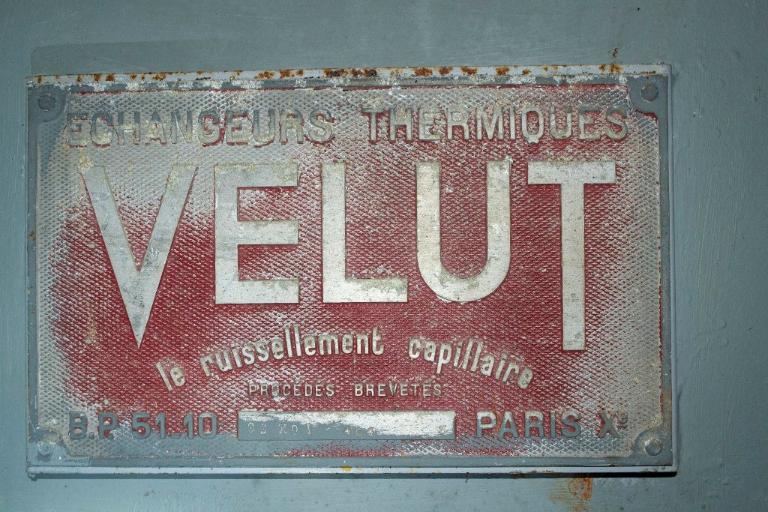

Vue intérieure : plaque constructeur VELUT, le ruissellement capillaire, entreprise spécialisée en échangeurs thermiques (image publiée sur les réseaux sociaux issue d'une visite non autorisée, elle n'est volontairement pas sourcée)

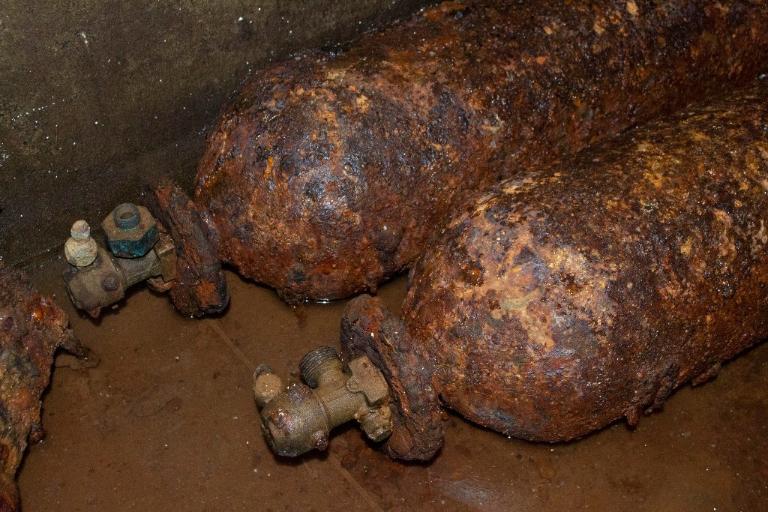

Vue intérieure : bombonnes de gaz posées au sol (image publiée sur les réseaux sociaux issue d'une visite non autorisée, elle n'est volontairement pas sourcée)
Documentation

Bibliographie

  • JADÉ, Patrick. "Les ouvrages de fortification littorale du port de Brest - 1872-1917. La défense des côtes en France à l'âge industriel". Mémoire de maîtrise d'Histoire Contemporaine de l´Université de Bretagne Occidentale, sous la dir. de M.-T. Cloître, 2004, 293 p. et 141 p.

  • FRIJNS, Marco, MALCHAIR, Luc, MOULINS, Jean-Jacques, PUELINCKX, Jean. Index de la fortification française. Métropole et Outre-mer. 1874-1914. Vottem (Belgique) : autoédition, 2008, 832 p.

  • LÉCUILLIER, Guillaume (dir.), BESSELIÈVRE, Jean-Yves, BOULAIRE, Alain, CADIOU, Didier, CORVISIER, Christian, JADÉ, Patrick. Les fortifications de la rade de Brest : défense d'une ville-arsenal. Rennes : éditions Presses Universitaires de Rennes, collection Cahiers du patrimoine, 2011, n° 94, 388 p.

    Région Bretagne (Service de l'Inventaire du patrimoine culturel)

Documents multimédia

  • Décret du 17 mars 2004 portant déclassement du domaine public et en tant que poste militaire de deuxième série du fort du Minou et de la batterie basse casematée du Minou sis sur le territoire de la commune de Plouzané (Finistère).

    https://www.legifrance.gouv.fr/jorf/id/JORFTEXT000000438431

  • Association "1846". JADÉ, Patrick. "Batteries casematées du goulet de Brest". 15 Juin 2018.

    https://association-1846.over-blog.com/2018/06/batteries-casematees-du-goulet-de-brest.html

  • Association "Les Vigies du Minou". "Visite panoramique à 360 degrés de la batterie casematée du Petit Minou". 21 janvier 2021.

    https://www.lesvigiesduminou.bzh/index.php/2021/01/21/visite-panoramique-a-360-de-la-batterie-de-rupture-du-petit-minou

Lien web

Date(s) d'enquête : 2004; Date(s) de rédaction : 2004, 2024
