Batterie d'artillerie de côte dite batterie de 240 mm à tir rapide de Toulbroc'h (Locmaria-Plouzané)
Bretagne > Finistère > Locmaria-Plouzané
Œuvre étudiée
Auteur
Copyright

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Bretagne - Saint-Renan
  • Commune Locmaria-Plouzané
  • Lieu-dit Toulbroc'h
  • Cadastre OD 347
Désignation
  • Dénominations
    batterie, magasin de munitions, poste d'observation
Une batterie d'artillerie ultra-moderne pour l'époque

Cette batterie d’artillerie de côte, construite en 1904-1905 pour quatre canons de 240 mm modèle 1903 à tir rapide, a conservé une grande partie de son matériel de second œuvre dans ses magasins de combat en béton armé : étagères à obus, monte-obus avec treuil manuel, passe-obus sur galets, bancs, voies ferrées de 40 cm d’écartement destinées à la circulation des wagonnets qui approvisionnaient en munitions les pièces d’artillerie...

Cette partie du fort de Toulbroc’h a été déclassée du domaine public militaire en 1994 et transférée du Ministère de la défense au Conservatoire du littoral. Elle est traversée par le sentier de grande randonnée 34 (GR 34), mais elle est couverte de graffitis.

Site d’exception du goulet de Brest, il est classé au titre de la loi du 2 mai 1930.

Une signalétique a été installée en 2020 afin de donner des clés de lecture et de compréhension de son "mille-feuille fortifié".

Certains éléments de ce site défensif ont été photographiée par la Région Bretagne en 2009 dans le cadre de la publication Les fortifications de la rade de Brest : défense d'une ville-arsenal publiée en 2011 aux Presses Universitaires de Rennes. Ce dossier d’Inventaire du patrimoine a été mis à jour en 2024 dans le cadre de l'Inventaire des héritages militaires. Il a profité des connaissances en sciences, techniques et fortifications de Julien Hily, membre de l’Association "1846".

×
Voir l'illustration
Historique

Construite en 1904-1905, en arrière de la batterie de 19 cm aménagée en 1884, cette batterie d'artillerie de côte était armée de quatre canons Guerre de 240 mm modèle 1903 à tir rapide d'une portée de plus de 9 km. Ultra-moderne pour l´époque, ses canons permettaient de diminuer le nombre de servants à six hommes par pièce tout en augmentant sensiblement la cadence de tir avec deux coups à la minute. Plusieurs films et photographies montrent ses canons lors d’exercices de tir.

Juste avant l’arrivée des troupes d’invasion, les canons sont sabotés, mais dès le 30 juin 1940, les artilleurs de la Kriegmarine parviennent à armer trois des quatre canons de 240 mm.

Selon le rapport Pinczon du Sel, la batterie de 240 mm est armée en 1944 de quatre canons de 7,5 cm modèle 1897 : ce sont vraisemblablement ces pièces qui devaient être mises sous casemate et dont le chantier de construction est resté inachevé. Les plates-formes sont dotées d’un mur arrière de protection semi-cylindrique faisant masque. Partiellement à ciel ouvert, le poste de commandement de la batterie est transformé en poste de direction de tir par l’ajout d’une dalle de couverture et de murs périphériques en béton armé.

L’important cratère sur la batterie de 240 mm pourrait être attribuable aux tirs navals du cuirassé HMS Warspite le 25 août 1944.

Déclassée du domaine public militaire en 1994, cette batterie d’artillerie de côte appartient au Conservatoire du littoral. Libre d'accès, elle est couverte de graffitis.

  • Période(s)
    • Principale : 1er quart 20e siècle
    • Secondaire : 2e quart 20e siècle
  • Dates
    • 1904, daté par source
    • 1905, daté par source
Description

La batterie de 240 mm à tir rapide de Toulbroc’h est implantée à l’ouest du fort de Toulbroc’h, derrière la batterie de droite, à environ 50 m au-dessus du niveau de la mer. Elle est orientée vers le sud-ouest.

Outre ses quatre emplacements de tir et postes de commandement implantés aux deux extrémités accessibles par un escalier, la batterie est dotée de cinq magasins de combat en béton armé. Chaque pièce dispose de deux demi-magasins avec compartiment à projectiles et compartiment à gargousses.

Les compartiments à gargousses sont dotés d’un système coulissant pour faire passer la gargousse au compartiment à obus. Les gargousses sont stockées en caisse.

Les compartiments à projectiles sont dotés d’étagères pour le stockage des obus et d’un monte-obus à manivelle (l´obus pèse environ 160 kg) destiné à alimenter le guichet latéral extérieur via un passe-obus sur galets à travers l´épaisseur du mur. Du guichet, le projectile est amené au canon par un wagonnet sur voie ferrée de 40 cm d’écartement.

  • Murs
    • béton béton armé
  • Toits
    béton en couverture
  • Couvertures
    • terrasse
  • État de conservation
    désaffecté, vestiges, menacé
Statut, intérêt et protection
  • Statut de la propriété
    propriété d'un établissement public
  • Intérêt de l'œuvre
    vestiges de guerre, à signaler
  • Éléments remarquables
    batterie, magasin de munitions, poste d'observation
  • Sites de protection
    site classé
Illustrations 38
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Collection particulière
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Inventaire général, ADAGP
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration
  • (c) Région Bretagne
Aller à la notice d'illustration

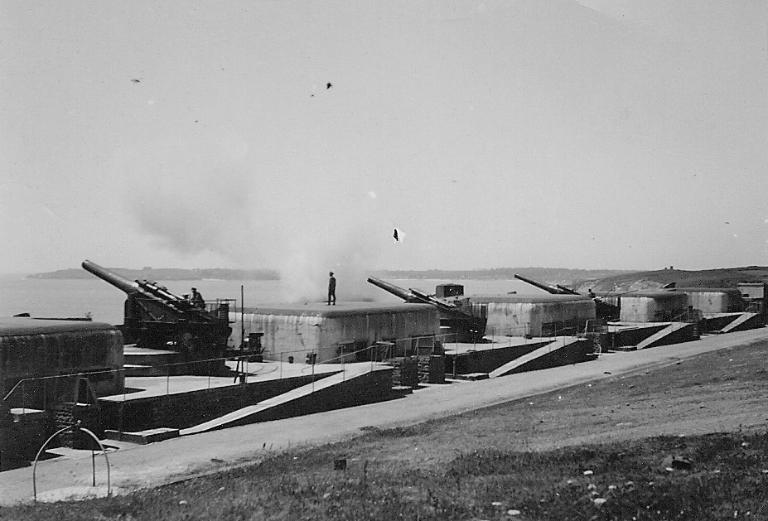

Vue de la batterie de 240 mm à tir rapide durant un exercice lors de la Seconde Guerre mondiale (collection particulière)

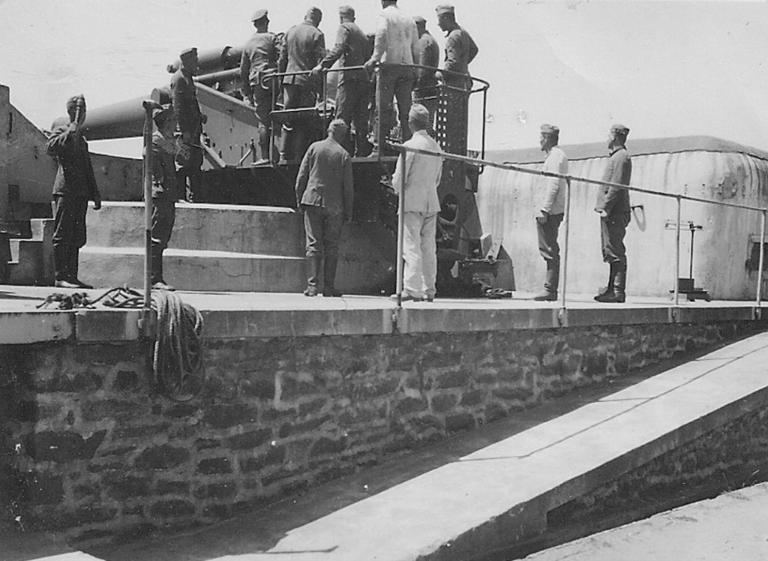

Vue de la batterie de 240 mm à tir rapide durant un exercice lors de la Seconde Guerre mondiale (collection particulière). Il s'agit d'artilleurs allemand
Plan de l'ensemble fortifié de Toulbroc'h, n° 109, rapport Pinczon du Sel. Livre IV, vers 1947, Service Historique de la Marine, Brest
Détail du plan de l'ensemble fortifié de Toulbroc'h, n° 109, rapport Pinczon du Sel. Livre IV, vers 1947, Service Historique de la Marine, Brest

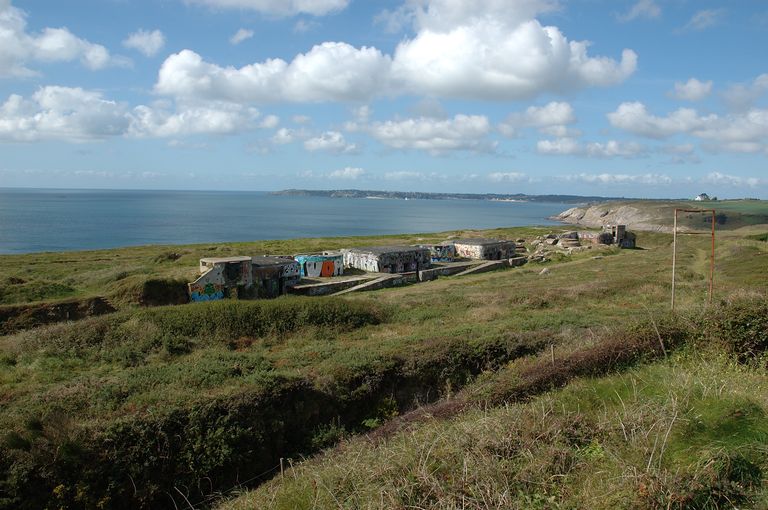

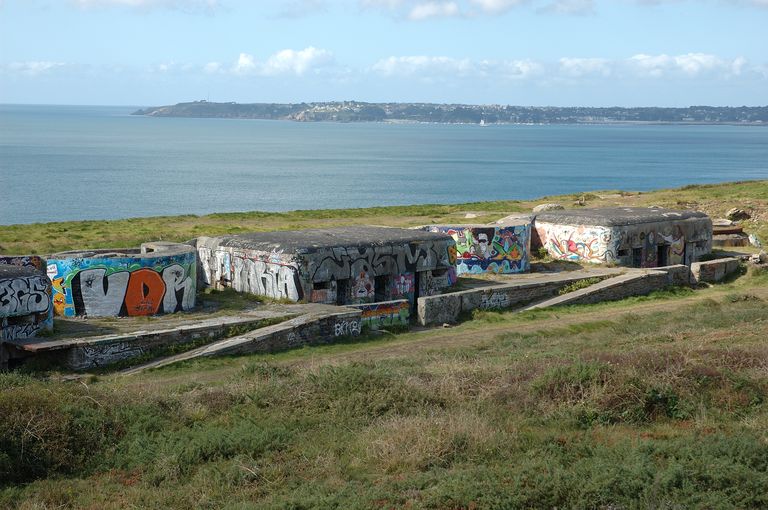

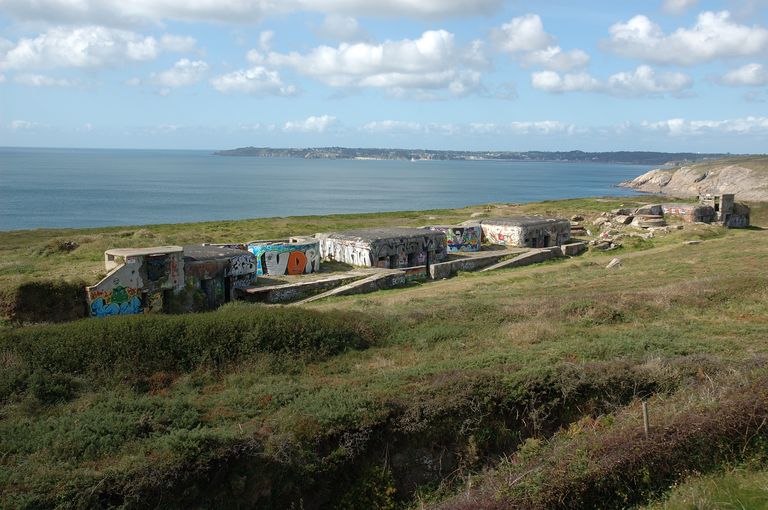

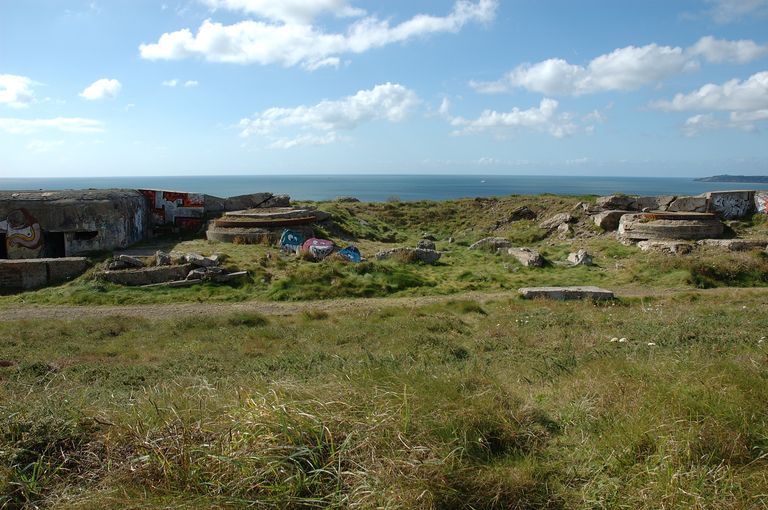

Vue générale (état en 2007)
Vue générale (état en 2007)

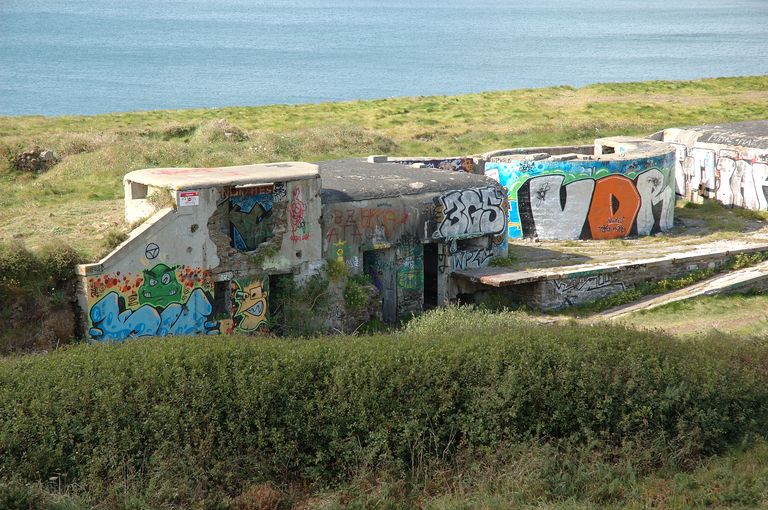

Vue du poste de commandement est et du premier emplacement de tir avec magasin de combat (état en 2007)
Vue du magasin de combat encadré de deux emplacements de tir (état en 2007)

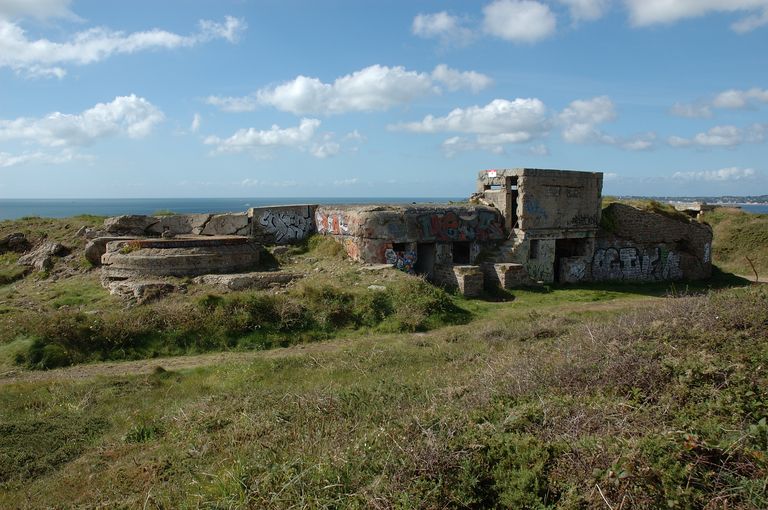

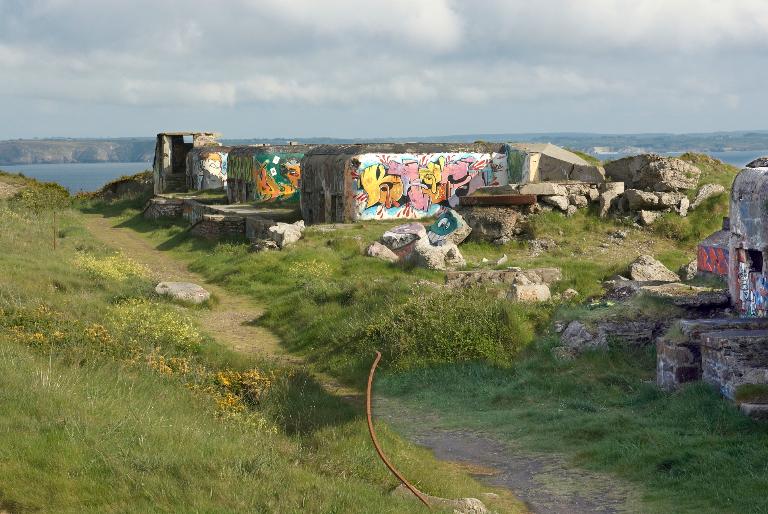

Vue de l'extrémité ouest (état en 2007). Le magasin de combat et les deux emplacements de pièces ont explosé

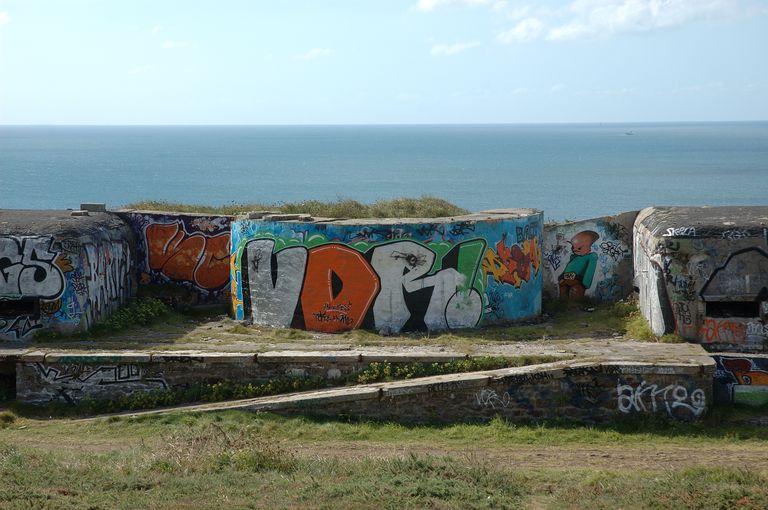

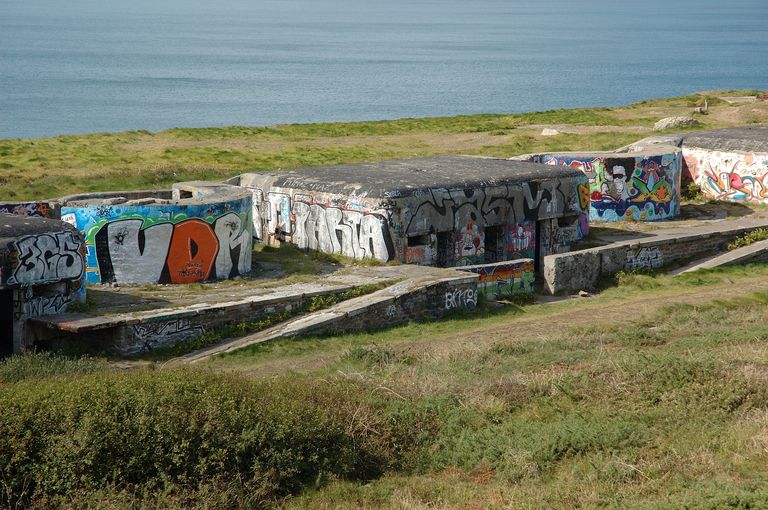

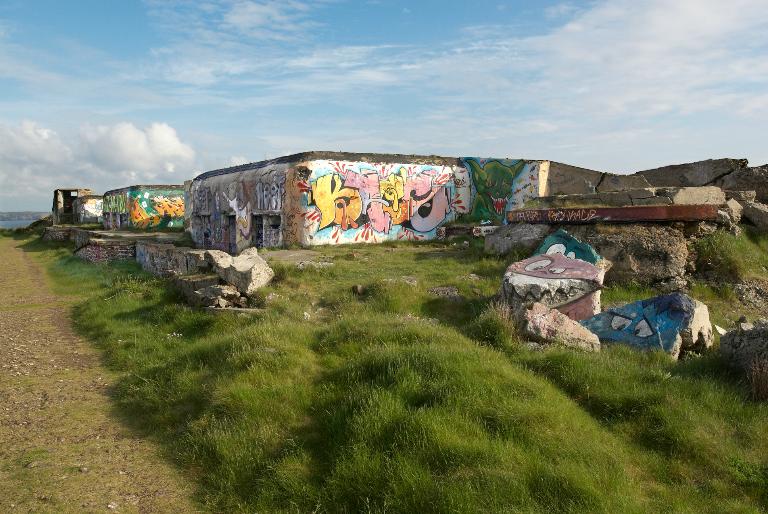

Vue de deux emplacements de pièces et de deux magasins de combats (état en 2007)

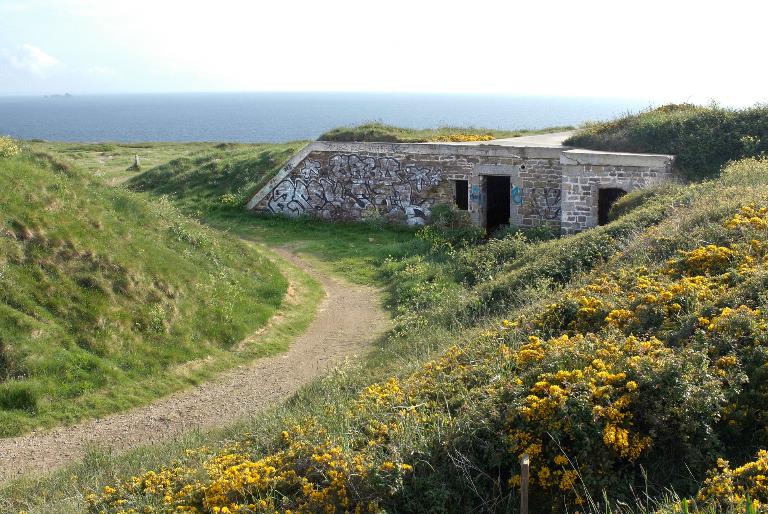

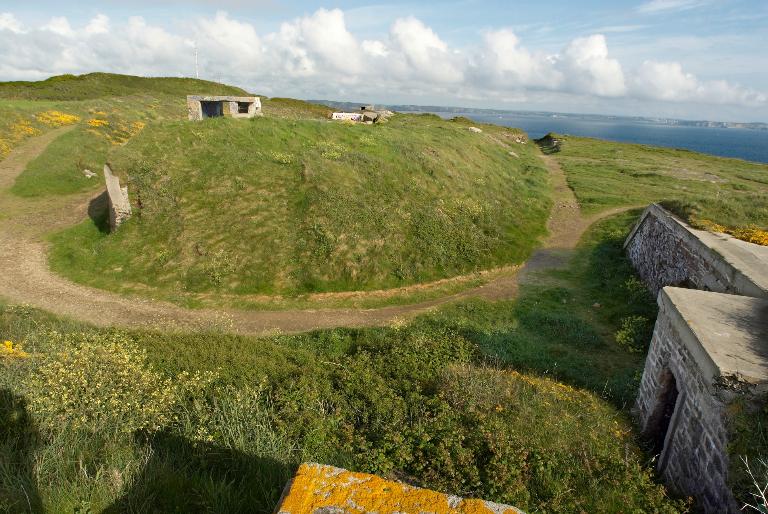

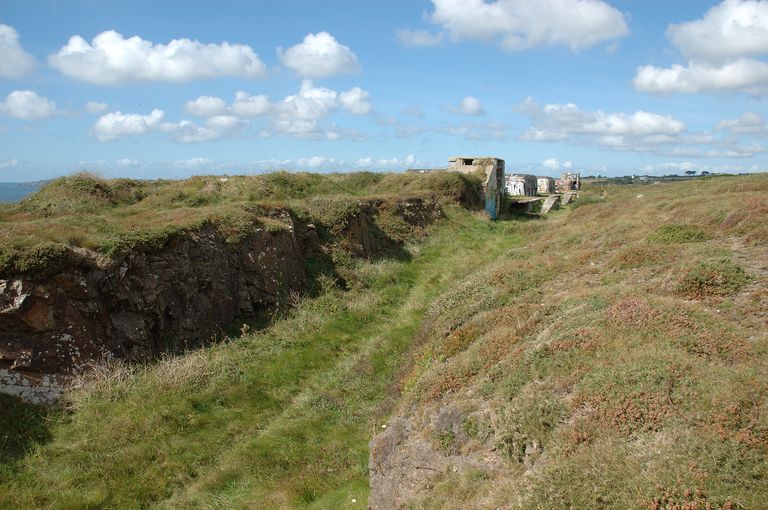

Vue générale de la tranchée d'accès à la batterie (état en 2007)
Vue générale depuis l'est (état en 2007)
Vue d'un emplacement de pièce (état en 2007)

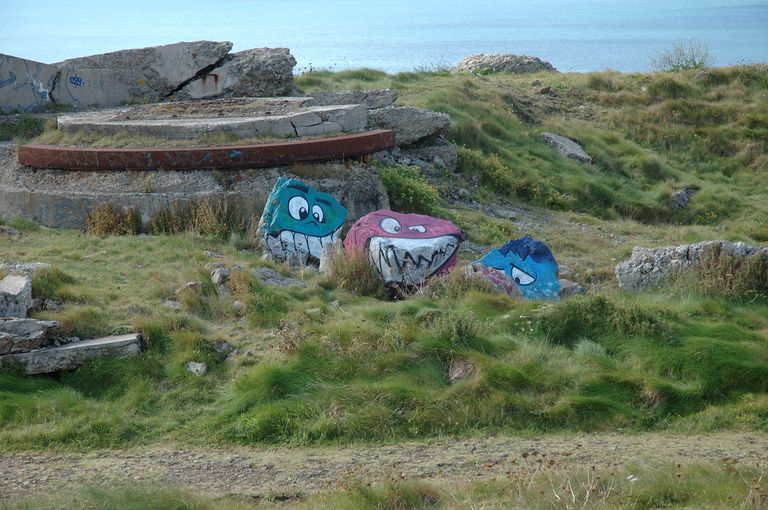

Vue de l'extrémité ouest (état en 2007). Le magasin de combat et les deux emplacements de pièces ont explosé
Vue de l'extrémité ouest (état en 2007). Le magasin de combat et les deux emplacements de pièces ont explosé

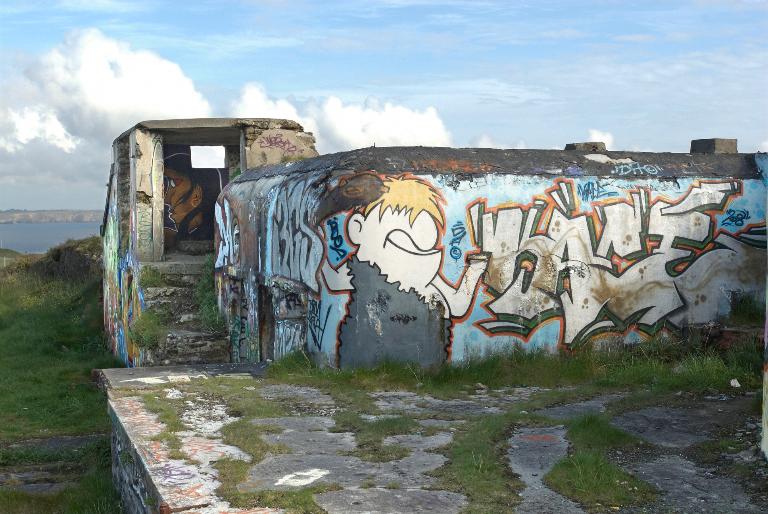

Vue de l'extrémité ouest : poste de commandement (état en 2007). Il a été doté de murs périphériques et couvert d'une dalle en béton armé

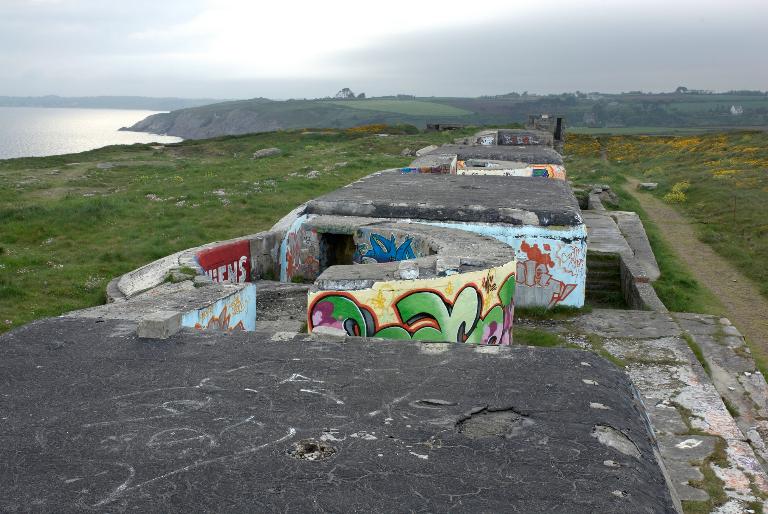

Vue générale vers l'ouest depuis la dalle de couverture du magasin de combat oriental (état en 2009)
Vue de la batterie depuis le poste de combat de la batterie de droite dite batterie de 19 cm (état en 2009)

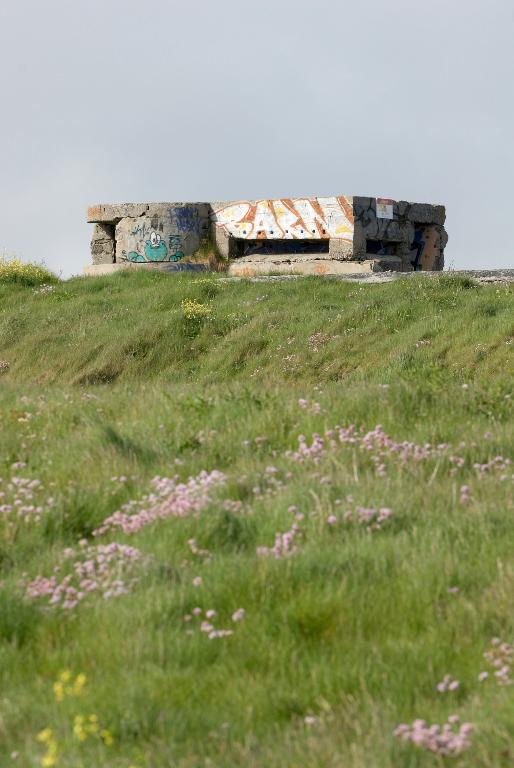

Vue de l'extrémité ouest : poste de commandement (état en 2009). Le mur de soutènement du parapet de la batterie est en maçonnerie

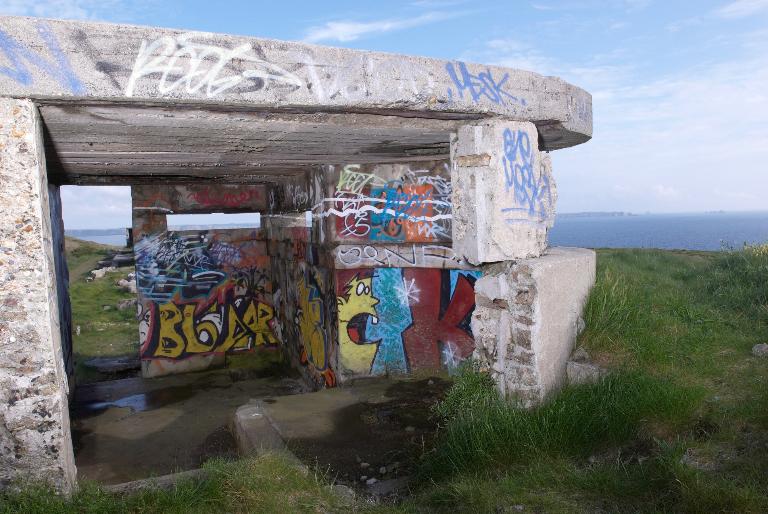

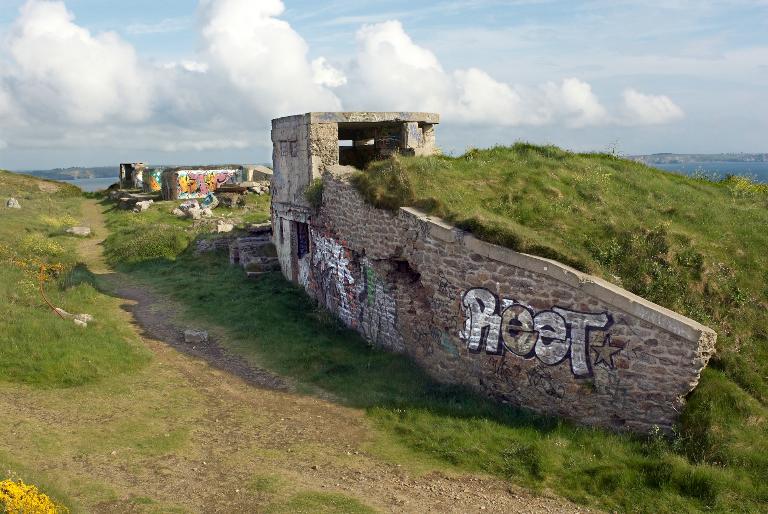

Vue du poste de commandement ouest (état en 2009). Il a été doté de murs périphériques et couvert d'une dalle en béton armé
Vue du poste de commandement ouest (état en 2009). Il a été doté de murs périphériques et couvert d'une dalle en béton armé

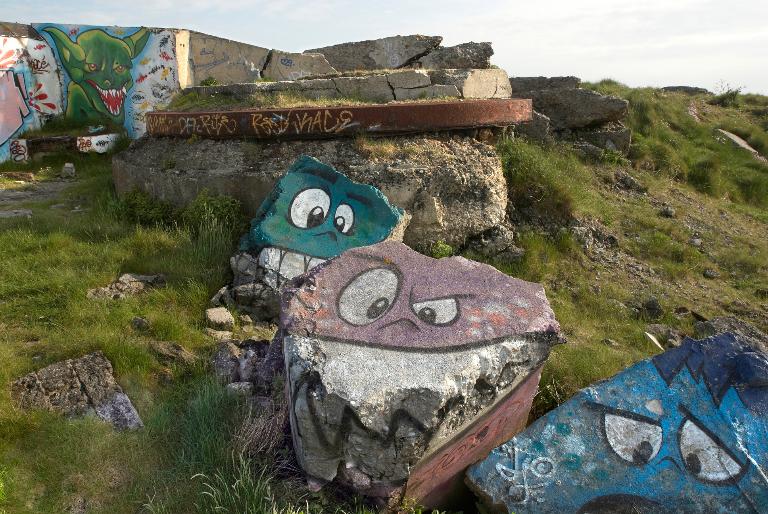

Vue de l'extrémité ouest (état en 2009). Le magasin de combat et les deux emplacements de pièces ont explosé
Vue de l'extrémité ouest (état en 2009). Le magasin de combat et les deux emplacements de pièces ont explosé
Vue de l'extrémité ouest (état en 2009). Le magasin de combat et les deux emplacements de pièces ont explosé
Vue des vestiges de la batterie de droite dite batterie de 19 cm (état en 2009)
Vue du poste de commandement est, du magasin de combat et de l'emplacement de tir : voie ferrée de 40 cm d’écartement destinée à la circulation du wagonnet qui approvisionne le canon en munitions (état en 2009)

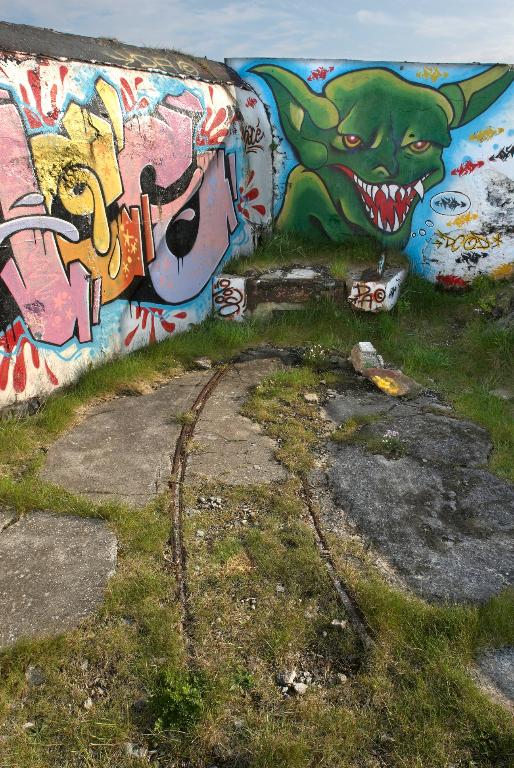

Vue de l'un des empacements de tir : voie ferrée de 40 cm d’écartement destinée à la circulation du wagonnet qui approvisionne le canon en munitions (état en 2009)

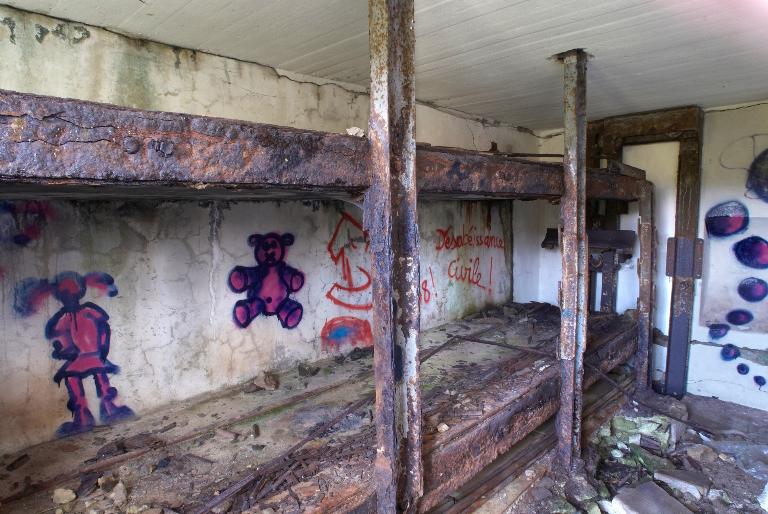

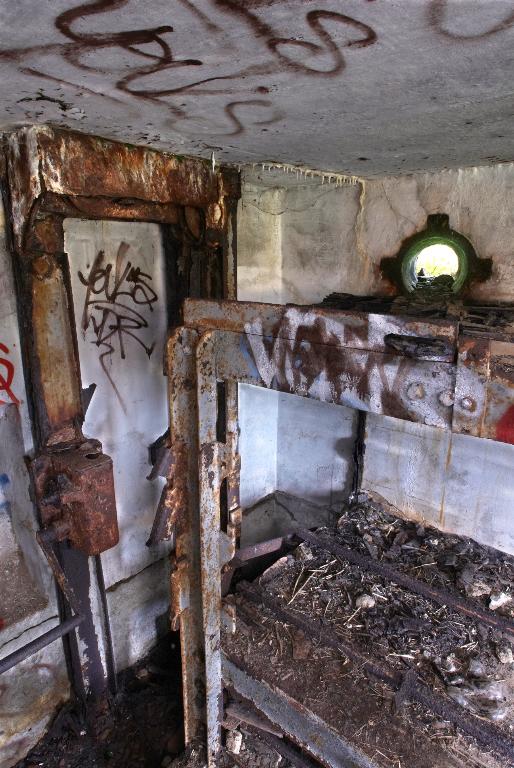

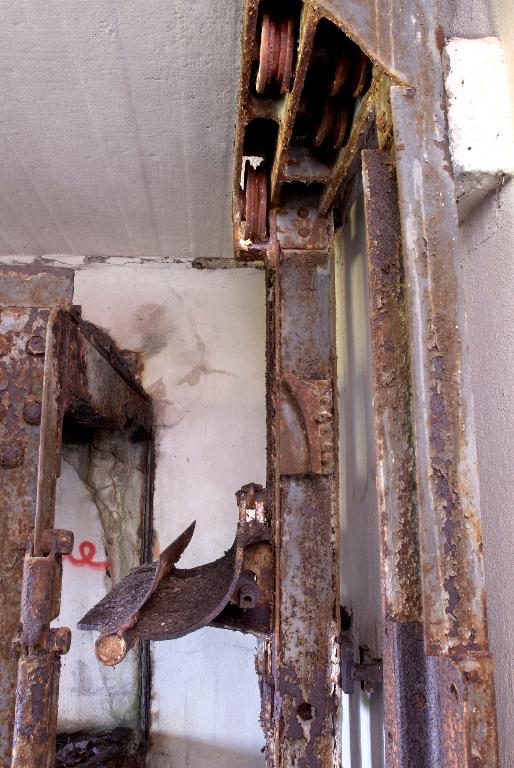

Vue intérieure de l'un des magasins de combat : étagère et monte-obus dans un compartiment à projectiles (état en 2009)
Vue intérieure de l'un des magasins de combat : étagère et monte-obus dans un compartiment à projectiles (état en 2009)
Vue intérieure de l'un des magasins de combat : étagère et monte-obus dans un compartiment à projectiles (état en 2009)
Vue intérieure de l'un des magasins de combat : étagère et monte-obus dans un compartiment à projectiles (état en 2009)

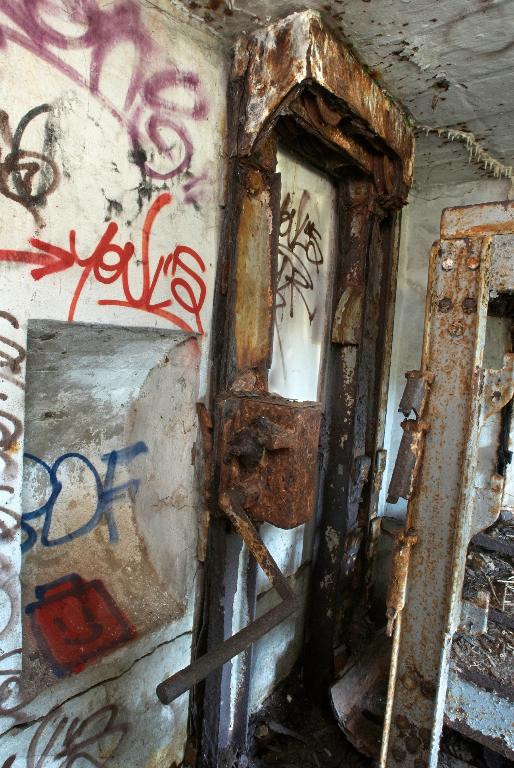

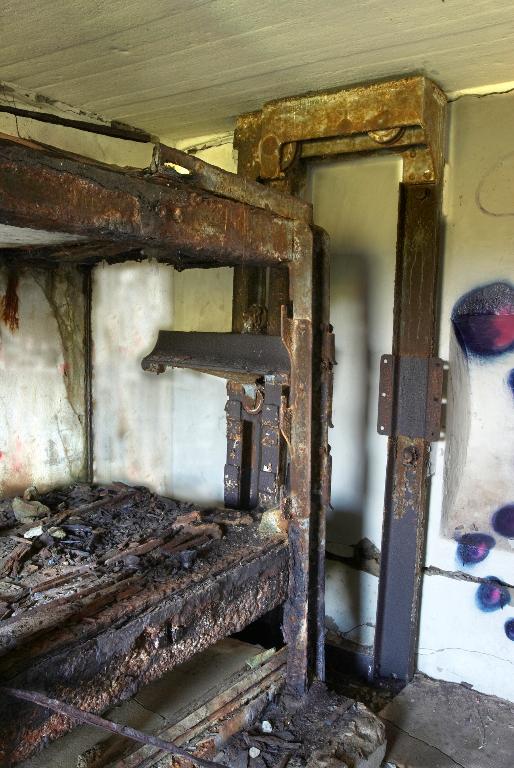

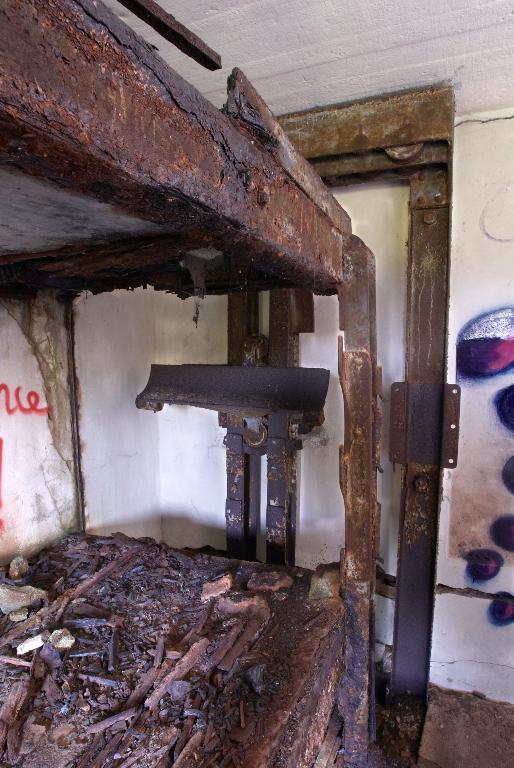

Vue intérieure de l'un des magasins de combat : étagère et monte-obus avec treuil manuel dans un compartiment à projectiles (état en 2009)

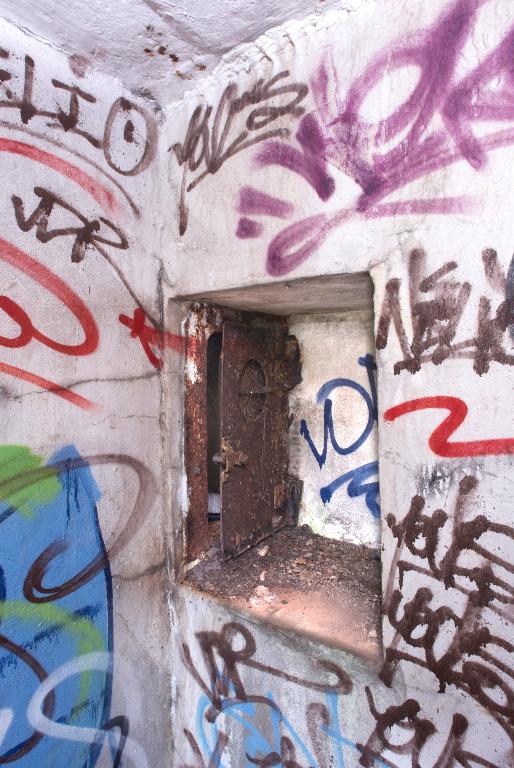

Vue intérieure de l'un des magasins de combat : niche murale (état en 2009)
Vue intérieure de l'un des magasins de combat : étagère et monte-obus avec treuil manuel dans un compartiment à projectiles (état en 2009)

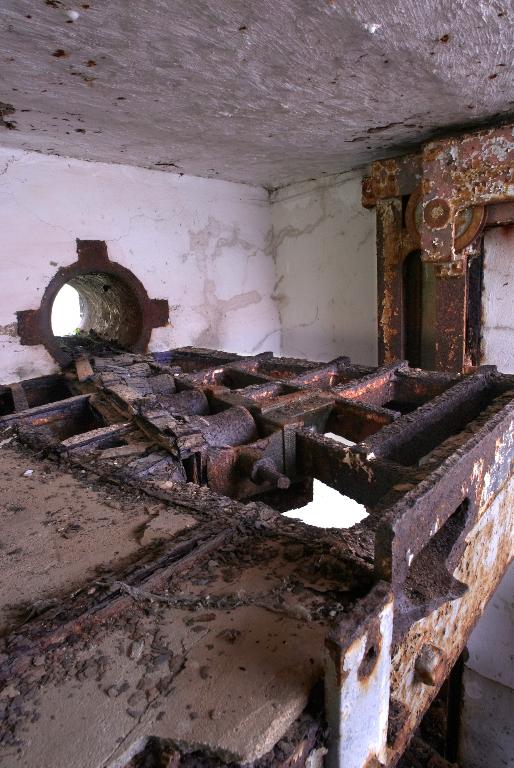

Vue intérieure de l'un des magasins de combat : passe-obus sur galets (état en 2009)

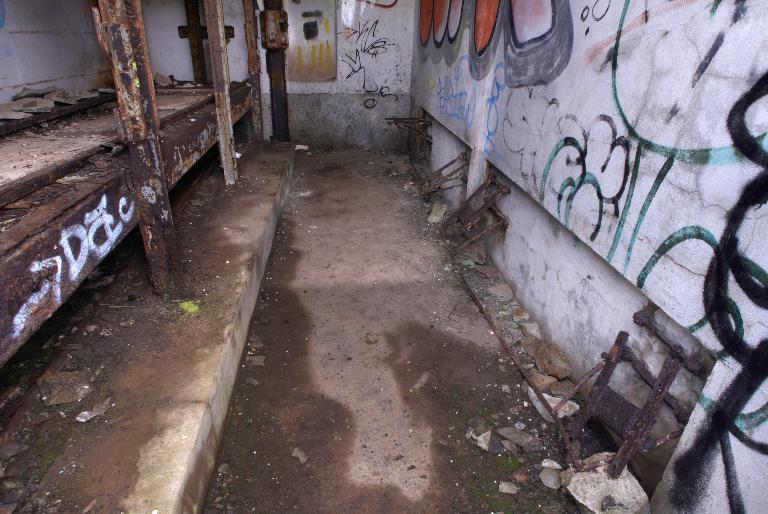

Vue intérieure de l'un des magasins de combat : étagère et bancs dans un compartiment à projectiles (état en 2009)

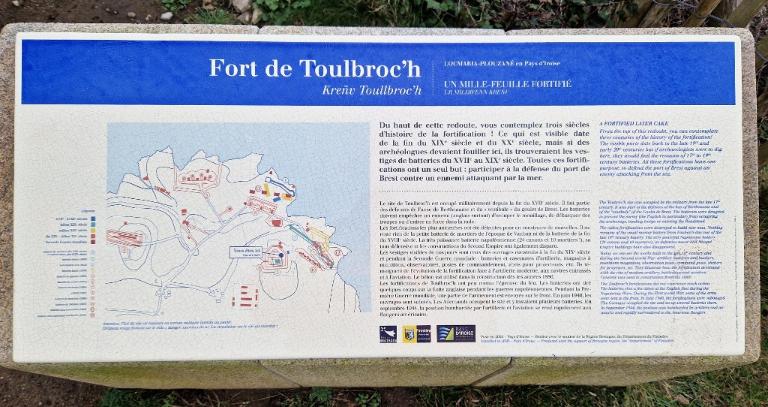

Vue de la signalétique en place : Fort de Toulbroc'h. Un mille-feuille fortifié
Vue de la signalétique en place : Fort de Toulbroc'h. Du béton... mais pas allemand
Documentation

Documents d'archives

  • Rapport Pinczon du Sel sur les installations du Mur de l'Atlantique (1946-1949). "Le Mur de l'Atlantique. Livre IV : du Mont Saint-Michel à la Laïta" (collection : Service Historique de la Défense de Brest).

    Service Historique de la Défense de Brest

Bibliographie

  • JADÉ, Patrick. "Les ouvrages de fortification littorale du port de Brest - 1872-1917. La défense des côtes en France à l'âge industriel". Mémoire de maîtrise d'Histoire Contemporaine de l´Université de Bretagne Occidentale, sous la dir. de M.-T. Cloître, 2004, 293 p. et 141 p.

  • FRIJNS, Marco, MALCHAIR, Luc, MOULINS, Jean-Jacques, PUELINCKX, Jean. Index de la fortification française. Métropole et Outre-mer. 1874-1914. Vottem (Belgique) : autoédition, 2008, 832 p.

  • LÉCUILLIER, Guillaume (dir.), BESSELIÈVRE, Jean-Yves, BOULAIRE, Alain, CADIOU, Didier, CORVISIER, Christian, JADÉ, Patrick. Les fortifications de la rade de Brest : défense d'une ville-arsenal. Rennes : éditions Presses Universitaires de Rennes, collection Cahiers du patrimoine, 2011, n° 94, 388 p.

    Région Bretagne (Service de l'Inventaire du patrimoine culturel)

  • HELLWINKEL, Lars. La base navale allemande de Brest : 1940-1944. Nouvelle édition [en ligne]. Rennes : Presses universitaires de Rennes, 2022 (généré le 26 février 2024). Disponible sur Internet : https://books.openedition.org/pur/161476. ISBN : 978-2-7535-8729-8. DOI : https://doi.org/10.4000/books.pur.161476

Documents multimédia

  • "Une alerte sur la côte bretonne", film du Service cinématographique, ministère de la Marine française, mars 1918, 6 mn 31 s (Il s'agit d'un exercice d'opération combinée de défense des côtes avec le centre d'aviation maritime de Camaret, les batteries d'artillerie de côte de la rade de Brest et un dirigeable de la Marine contre deux sous-marins. On semble reconnaître : la batterie de 19 cm de Toulbroc'h à 2 mn 48 s, la batterie de 100 mm à tir rapide du Minou à 3 mn 17 s, la batterie de 95 mm Lahitolle du Toulinguet à 3 mn 47, la batterie de 24 cm du Toulinguet à 4 mn 32 s. et une batterie de 95 mm à 6 mn 30).

    https://imagesdefense.gouv.fr/fr/une-alerte-sur-la-cote-bretonne.html

    Etablissement de Communication et de Production Audiovisuelle de la Défense : 14.18 B 343

  • "Une visite du chef de l'état à la marine française", film du Service cinématographique, ministère de la Marine française, août 1918, 9 mn 15 s (Il s'agit de la visite de Raymond Poincaré, président de la République française et de Georges Leygues, ministre de la Marine. On reconnaît la batterie de 240 mm de Toulbroc'h à 1 mn 33 s et la batterie de 100 mm à 2 mn 5 s. La délégation sort du poste de commandement du groupe de Toulbroc'h).

    https://imagesdefense.gouv.fr/fr/une-visite-du-chef-de-l-etat-a-la-marine-francaise.html

    Etablissement de Communication et de Production Audiovisuelle de la Défense : 14.18 B 340

  • Décret du 12 avril 1994 portant déclassement du domaine public militaire et en tant que poste militaire de 2e série de la batterie de mortiers de Toulbroc'h sur la commune de Plouzané dans le département du Finistère.

    https://www.legifrance.gouv.fr/jorf/id/JORFTEXT000000182174
