Bunker-abri, variante d'un type 502 pour deux groupes de combat, Île Percée (Moëlan-sur-Mer)
Œuvre étudiée
Auteur
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bretagne
-
Commune
Moëlan-sur-Mer
-
Lieu-dit
Île Percée
-
Cadastre
Non cadastré : domaine public maritime
-
Dénominationsblockhaus, casemate, abri
Ce bunker-abri de type 502, élevé par l’Allemagne nazie en 1943 grâce à l’Organisation Todt, a nécessité un terrassement de 880 m3. Il s’agit d’une variante d’un plan type qui emploie en principe pour son édification 629 m3 de béton, 28 t de fer rond et 12,5 t de fer profilé pour le plafond. A ces deux accès standards (ici, orientés vers le nord) a été ajouté un troisième accès (orienté vers l’ouest et le Tobruk pour mortier). Cette disposition particulière permet - en cas de combat - de limiter les déplacements des soldats à découvert. Elle résulte de la concentration extrême des moyens de défense sur ce petit l’îlot.
Pour gagner du temps lors de la construction, le coffrage a été réalisé en parpaing au lieu du bois. Du côté de la mer, des murs en maçonnerie camouflent le bunker.
L’intérêt de ce bunker réside dans son bon état de conservation : la porte blindée de la petite pièce servant d’observatoire est en place ; dans les deux salles de garde, un marquage peint sur le mur donne des consignes pour le fonctionnement du système de ventilation.
Situé sur le Domaine public maritime, ce bunker n’est pas cadastré : il est géoréférencé grâce aux vues aériennes.
Ce dossier d’Inventaire du patrimoine a été créé en juin 2024 dans le cadre de l'Inventaire des héritages militaires porté par la Région Bretagne.
×
Ce bunker a été construit sous maîtrise d’ouvrage de l’Organisation Todt, avec le concours d’entreprises, vraisemblablement dans le premier semestre 1943 (dans le deuxième semestre 1943, le plan type 502 est théoriquement remplacé par le type 622 créé en novembre 1942).
Il s’agit d’un bunker-abri de type 502 pour deux groupes de combat (Doppelgruppen-Unterstand), conçu pour abriter un "équipage" de 18 à 24 soldats selon les besoins. C’est une construction permanente en béton armé (Ständiger Ausbau in Stahlbeton), classée en norme de protection B (Baustärke B), elle peut donc résister à un bombardement et à une attaque aux gaz.
Ce bunker-habitation (Wohn-Bunker) dispose de deux salles de garde (Bereitschatsräume) ou pièces de vie et une petite pièce indépendante servant d’observatoire (Beobachtungsraum). Il s’agit ici d’une version sans cloche blindée, mais avec puits pour périscope.
-
Période(s)
- Principale : 2e quart 20e siècle
-
Dates
- 1943, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Organisation Todtingénieur militaire attribution par travaux historiquesOrganisation TodtCliquez pour effectuer une recherche sur cette personne.
-
Auteur :

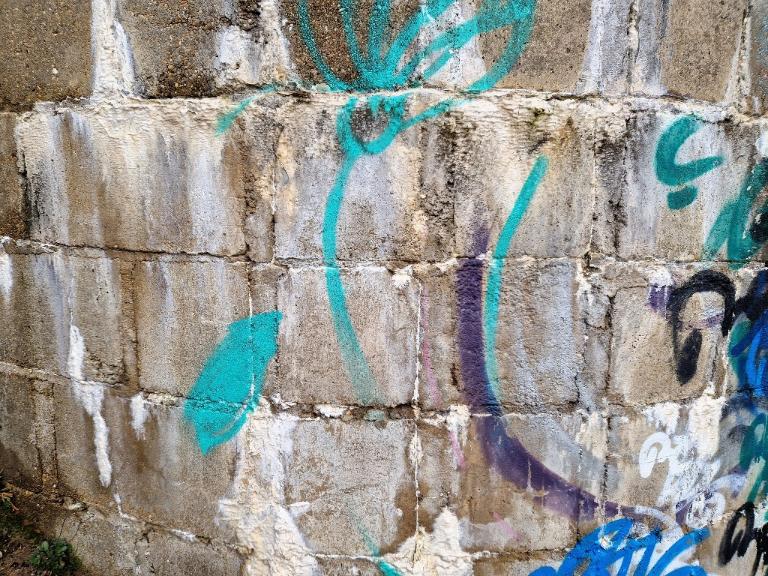

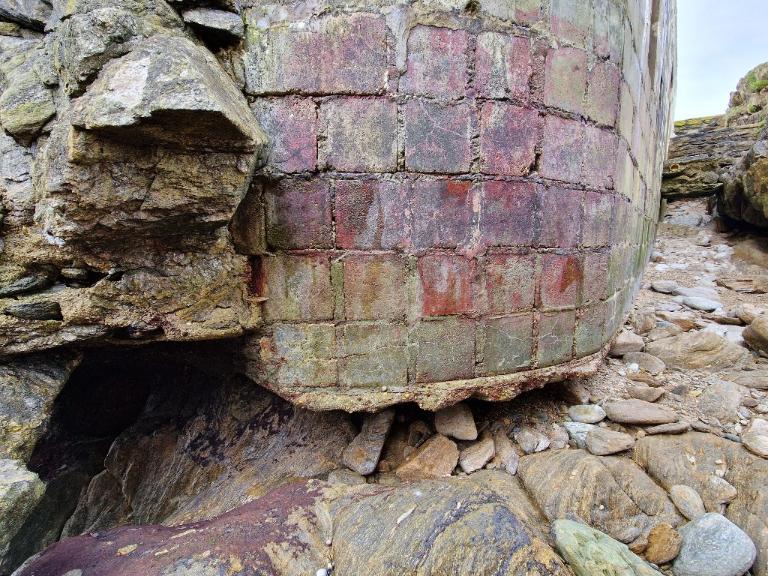

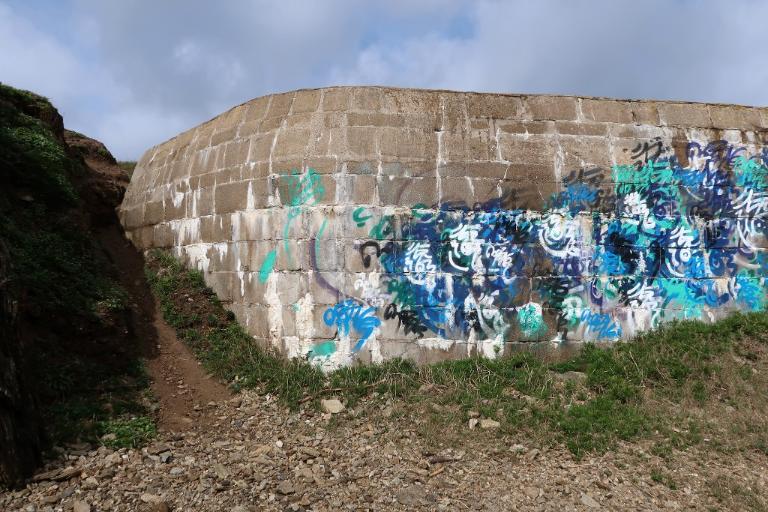

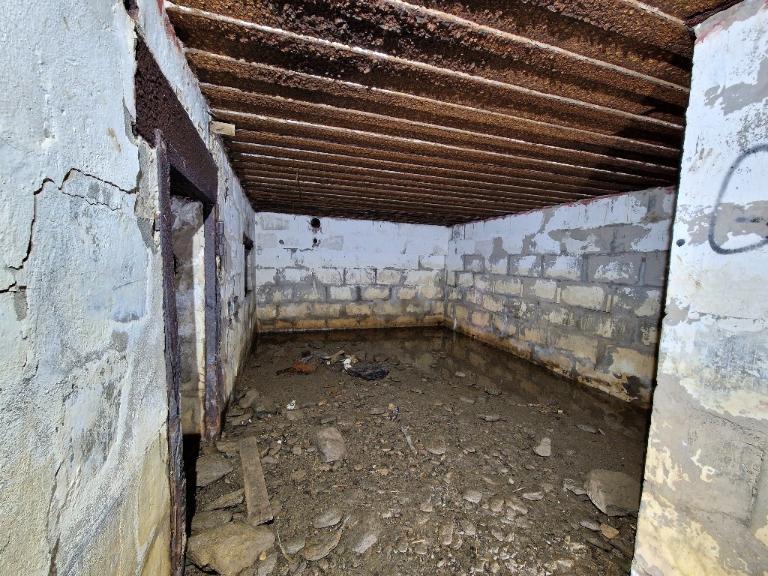

Ce bunker-abri de 2 m d’épaisseur de béton armé - murs périphériques et dalle de couverture - est construit grâce à un coffrage en parpaing (visible de l’extérieur et de l’intérieur), sans doute mis en œuvre pour gagner du temps sur ce chantier contraint par les marées.

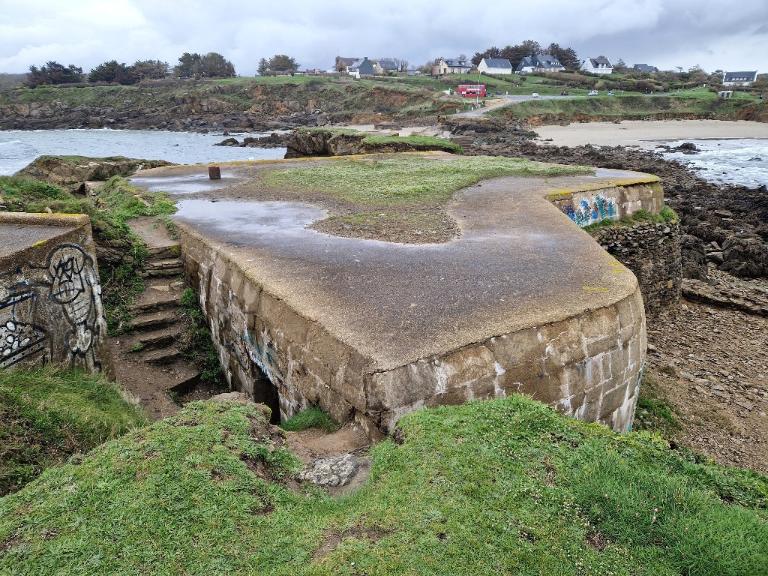

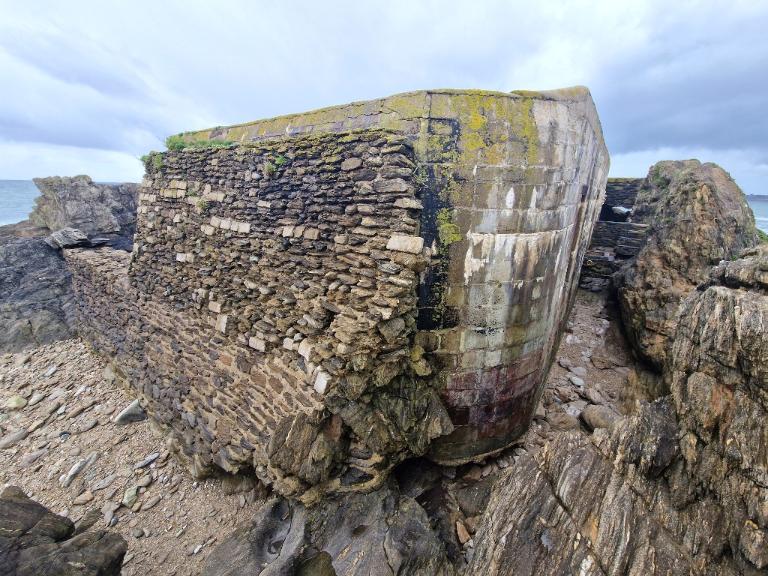

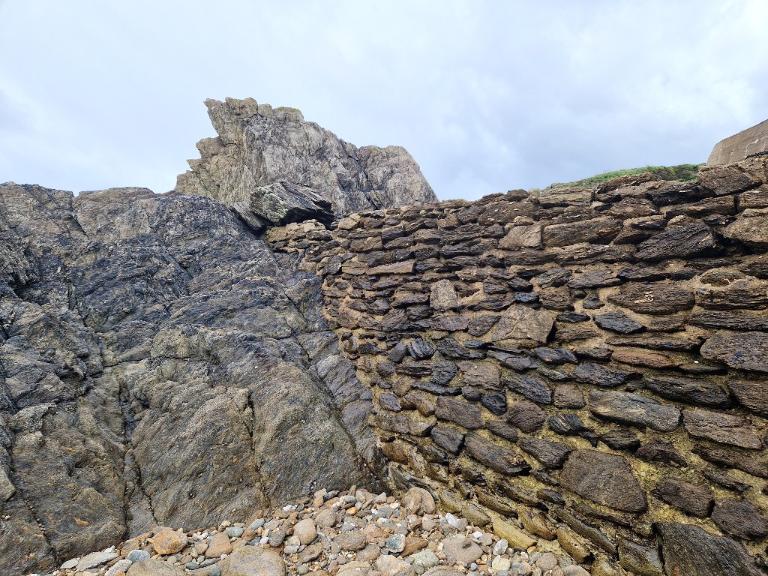

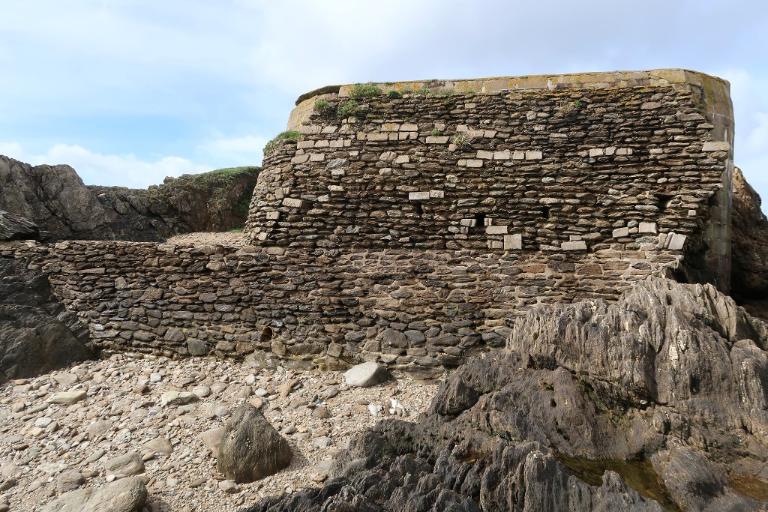

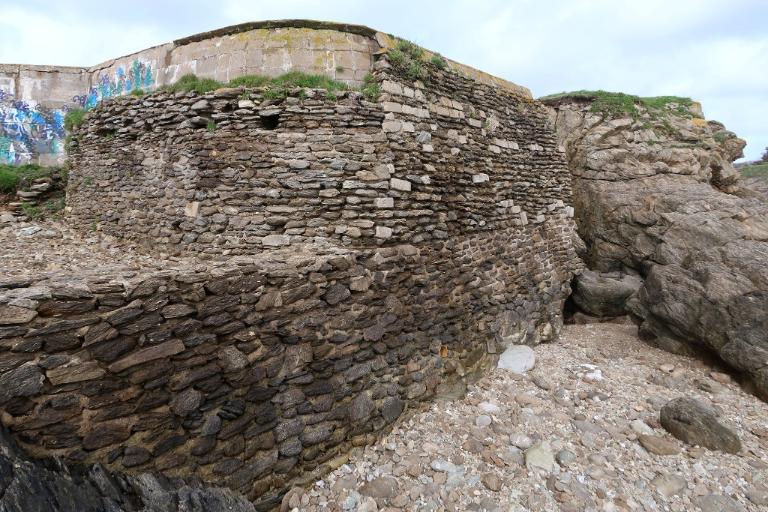

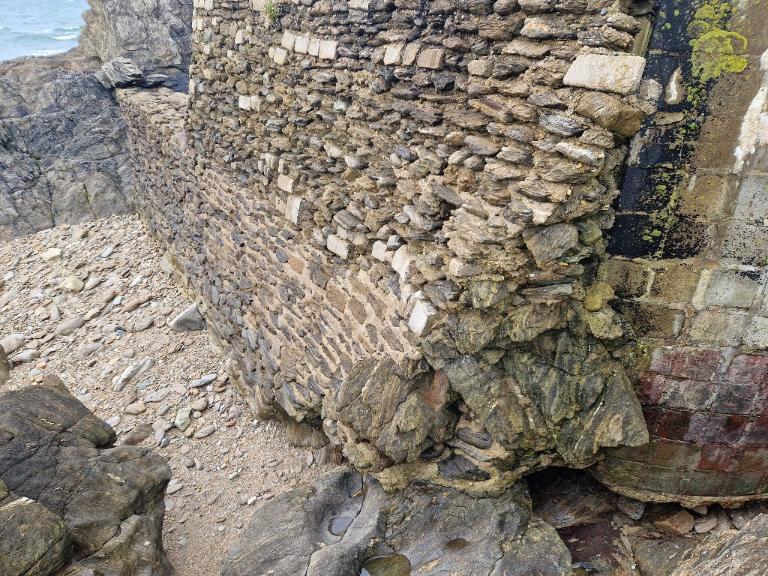

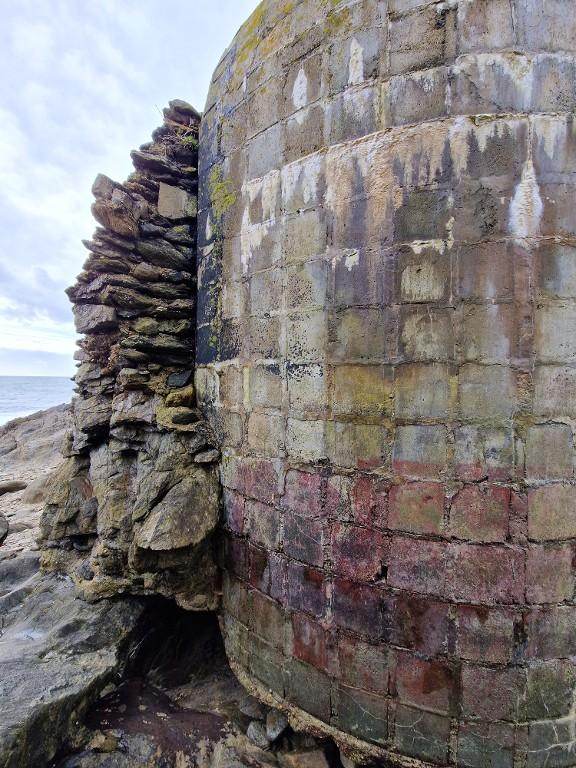

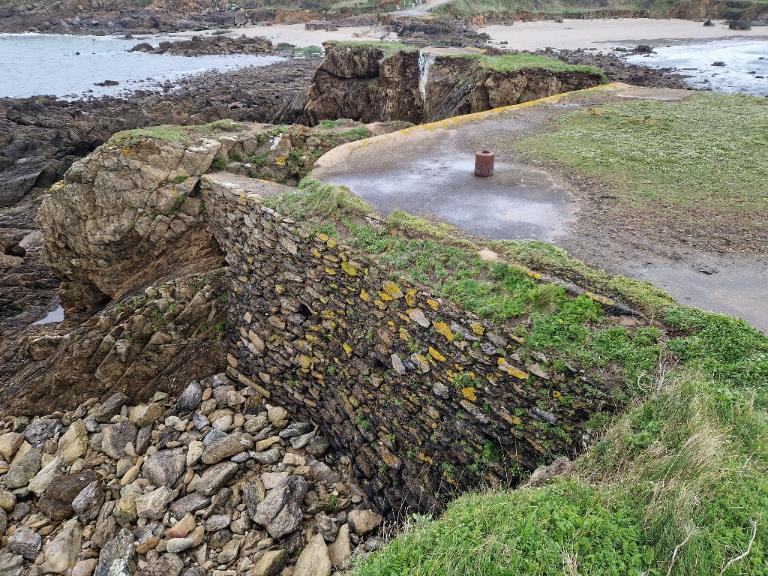

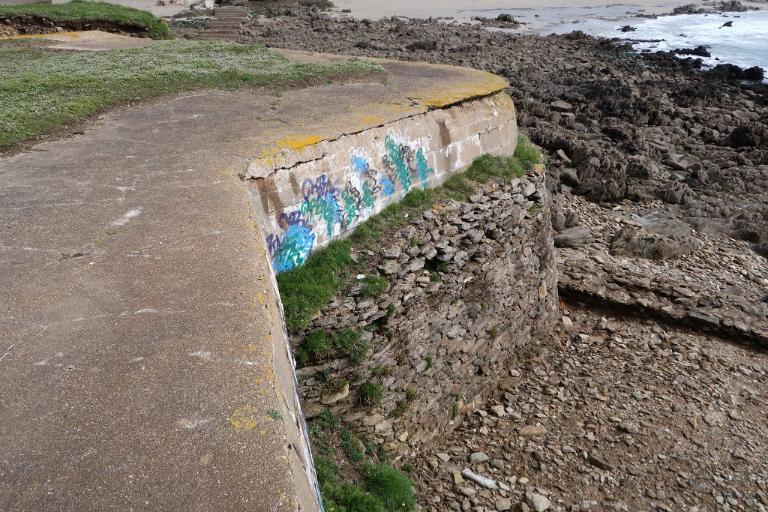

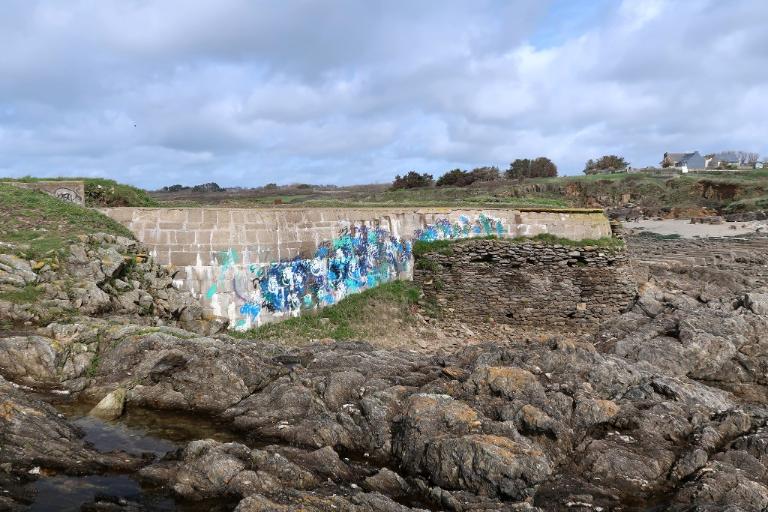

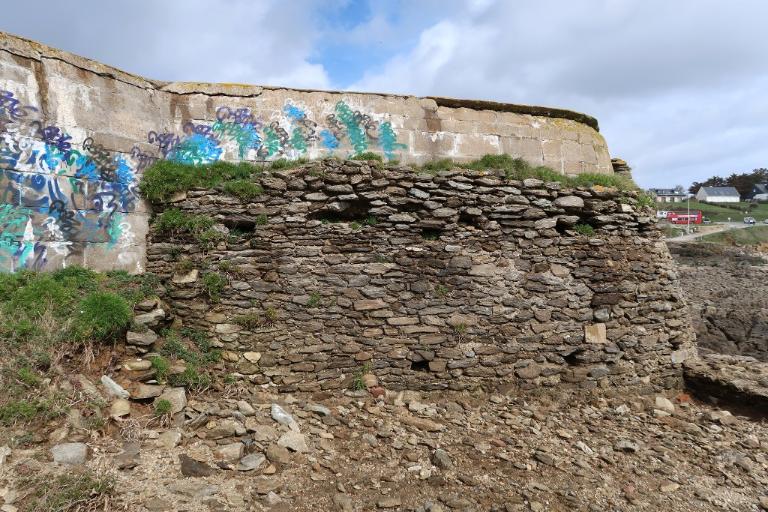

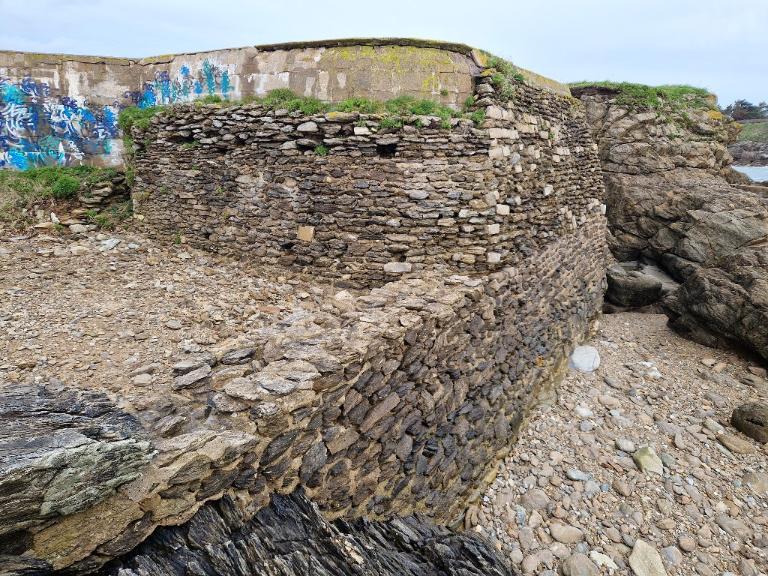

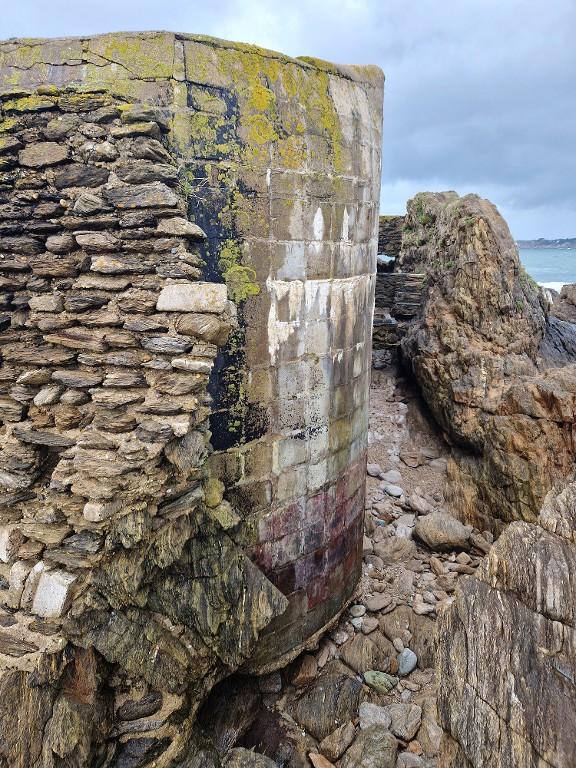

Pour des raisons de protection, le bunker est complétement intégré dans l’îlot. Afin de parfaire son camouflage, ses murs extérieurs étaient intégralement recouverts d’un mur en maçonnerie de moellon (extrait du rocher même de l’îlot). Ce parement existe encore partiellement à l’est et à l’ouest.

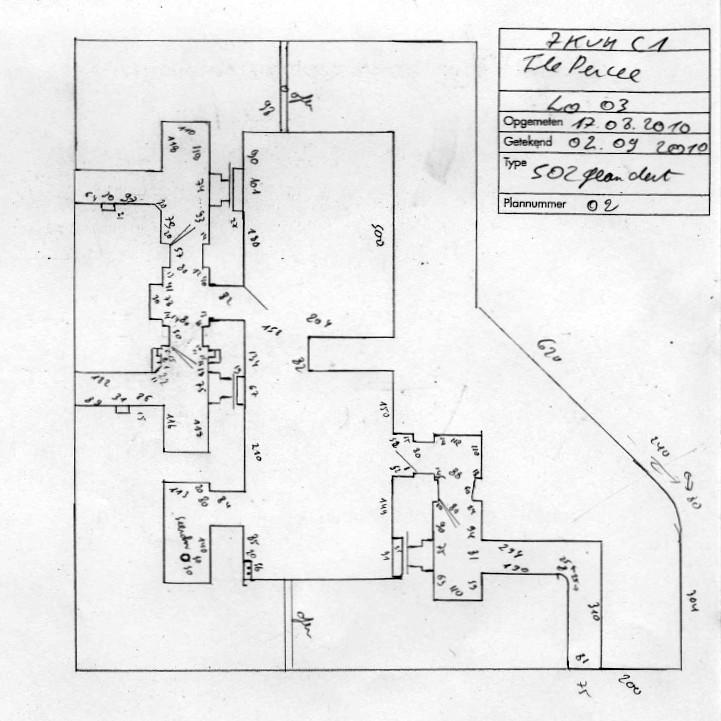

De plan rectangulaire, ce type de bunker pour deux groupes de combat - mesure dans sa version standard 14,8 m de longueur pour 9,5 m de large et 5,1 m de hauteur. Il est doté ici d’un agrandissement de plan grossièrement triangulaire afin d’abriter un troisième accès. Les angles du bunker sont coupés afin d'éviter la formation d’éclats en cas de coup au but.

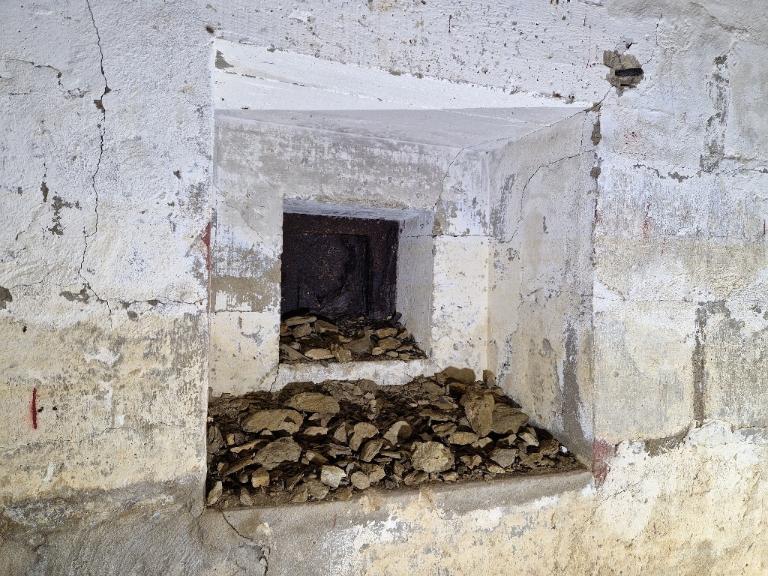

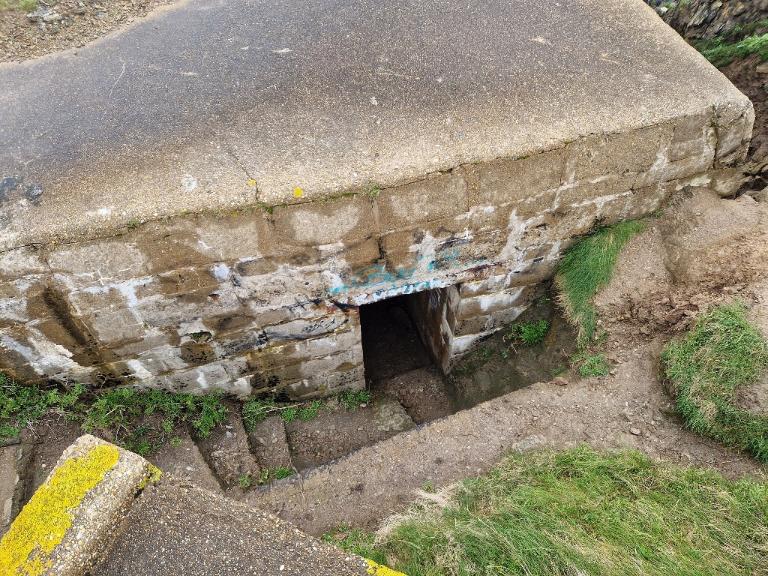

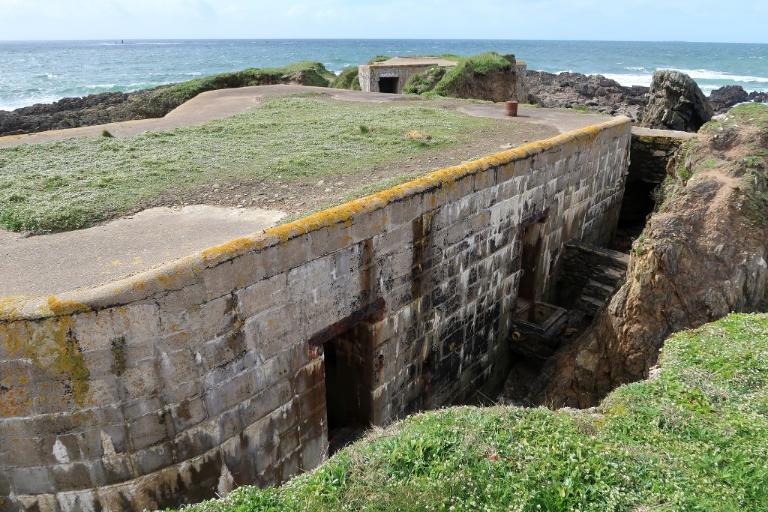

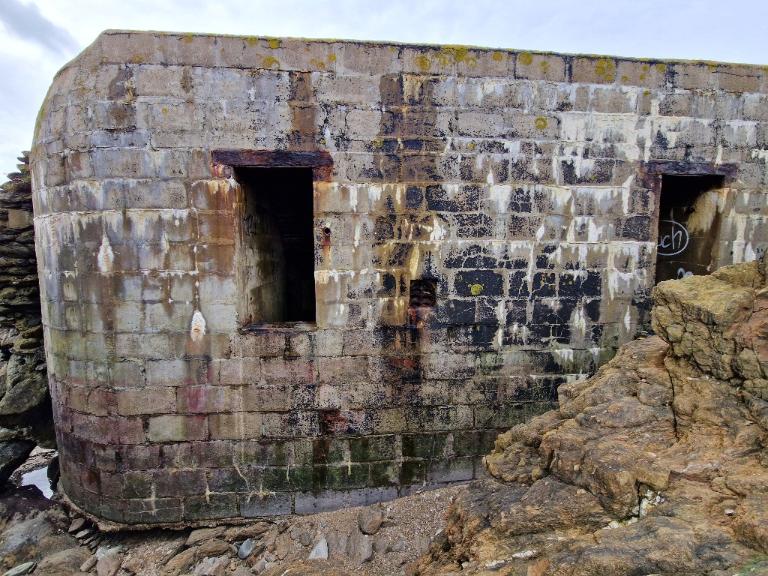

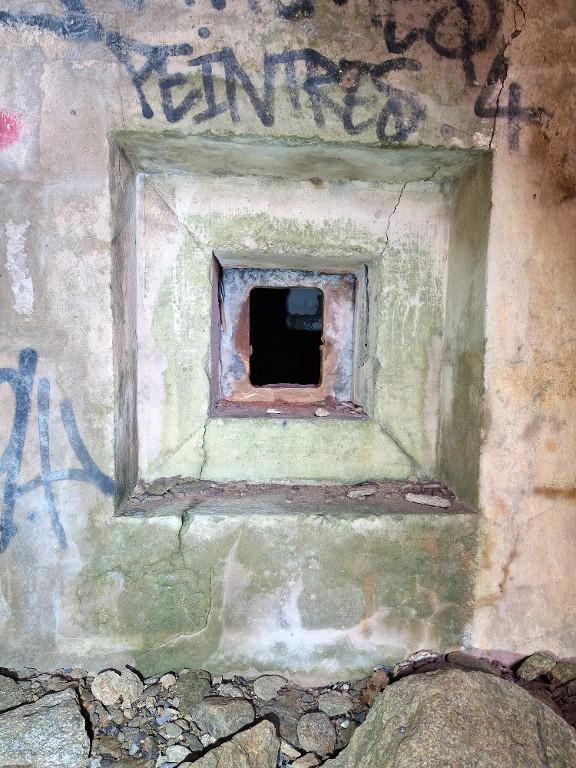

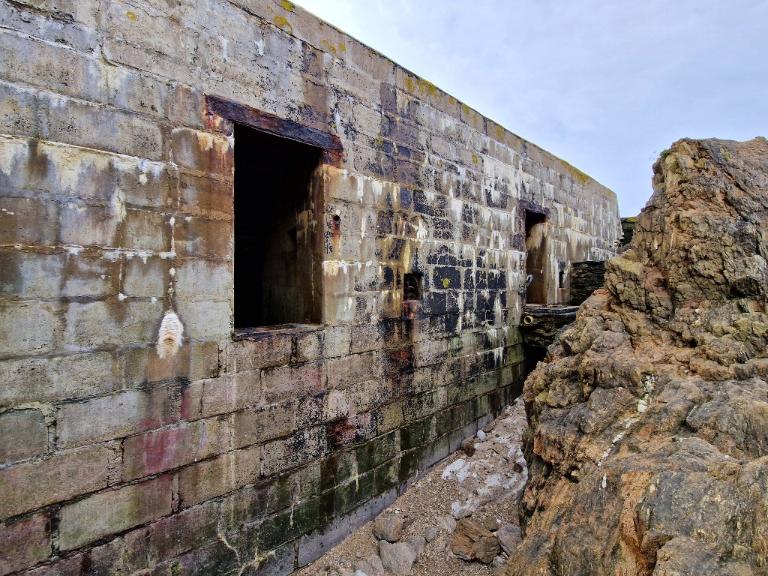

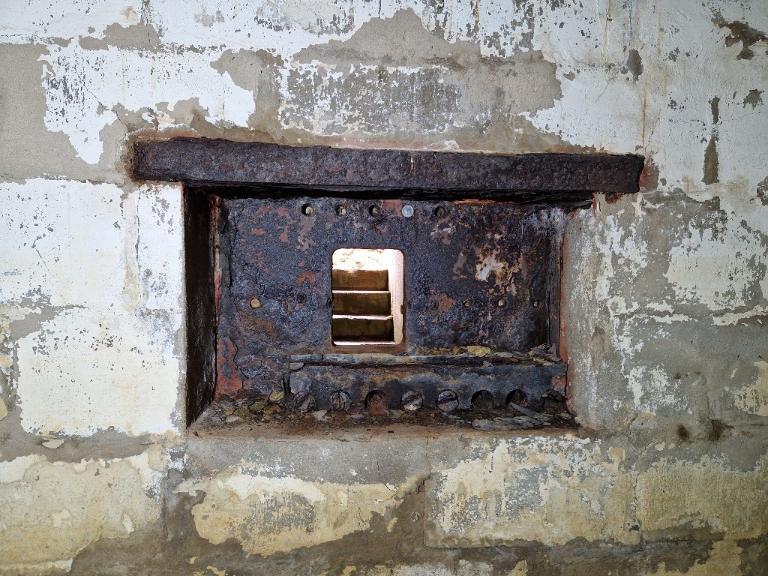

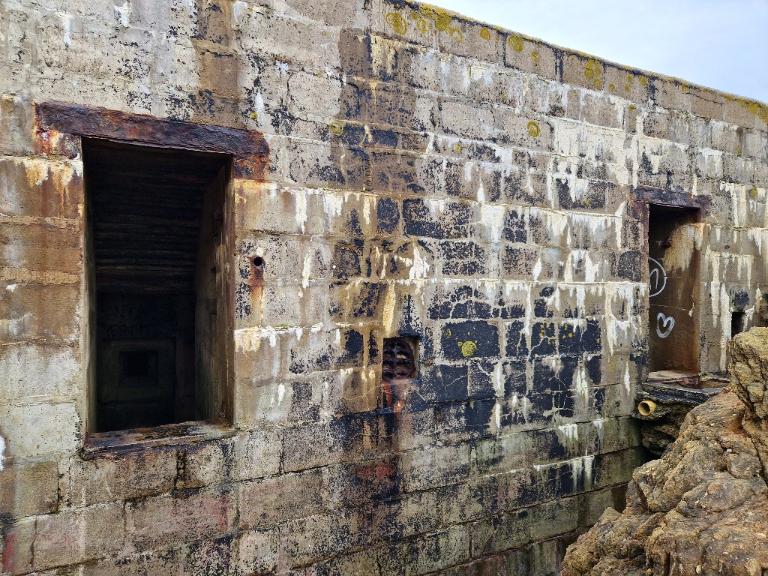

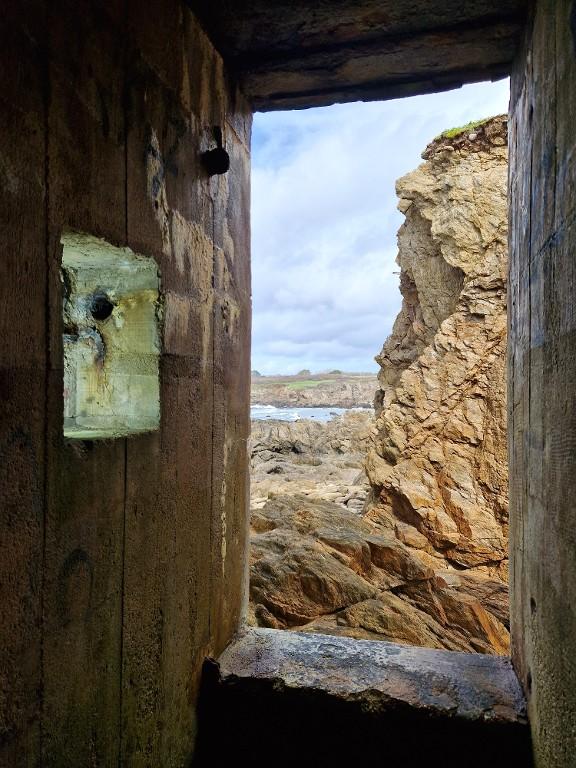

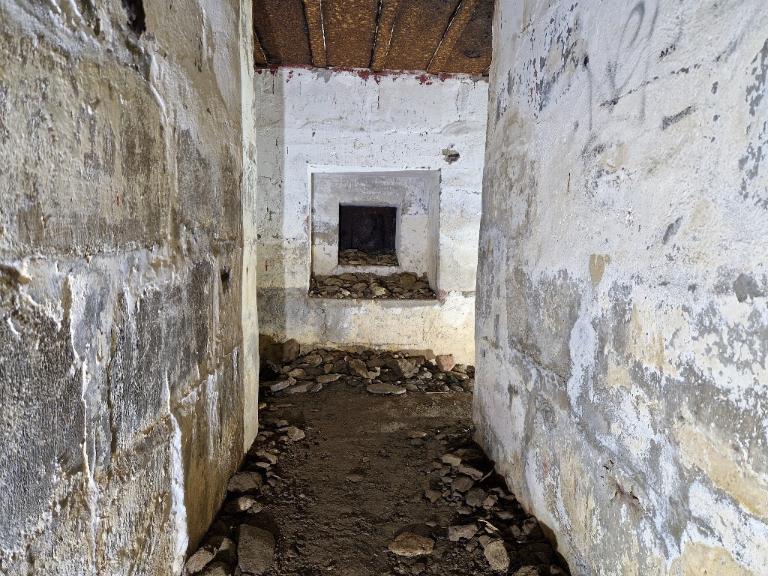

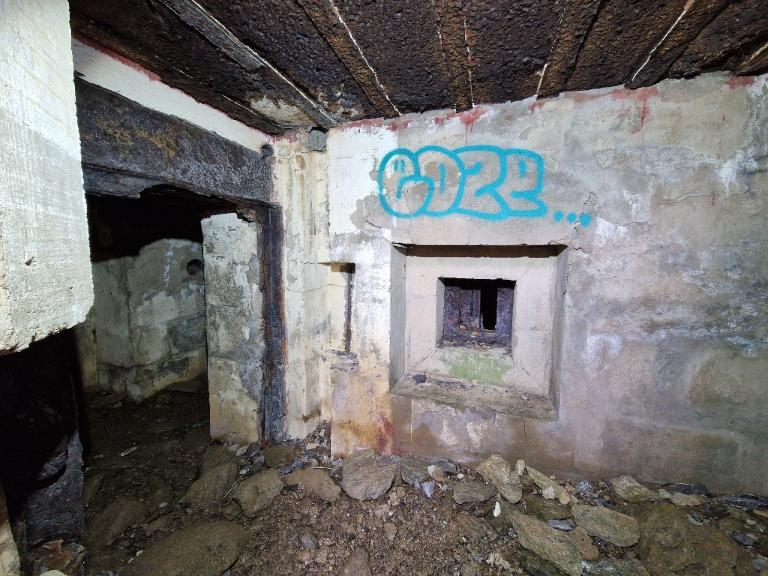

Le bunker comporte trois accès : deux accès dans l’élévation nord (du côté le moins exposé à une attaque terrestre, c’est-à-dire ici vers le continent) et un accès dans l’élévation ouest afin de desservir le Tobruk pour mortier et deux des trois Tobruk pour mitrailleuse. Ces trois entrées sont chacune dotées d’un sas (commun pour les deux entrées nord) et protégées depuis les deux salles de garde par un créneau blindé de tir.

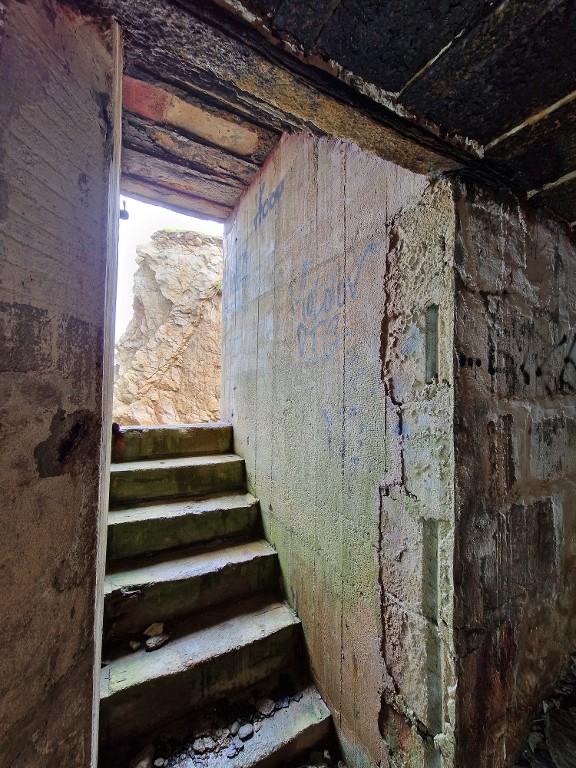

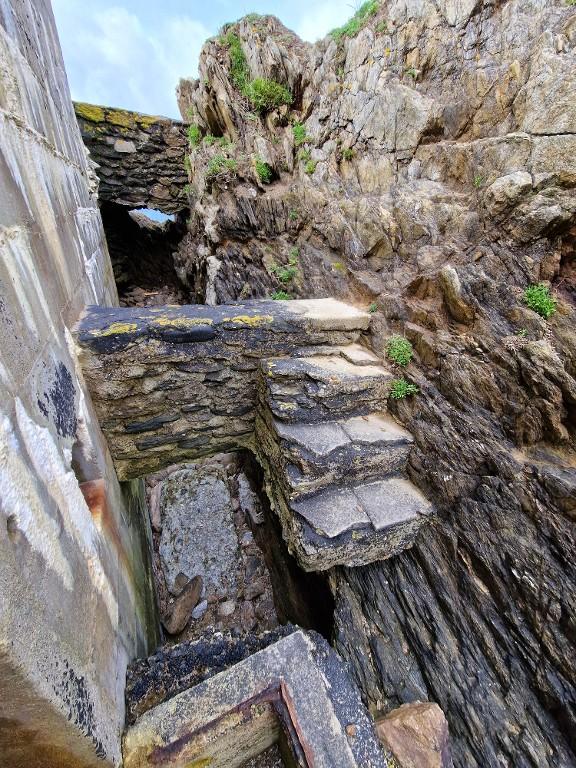

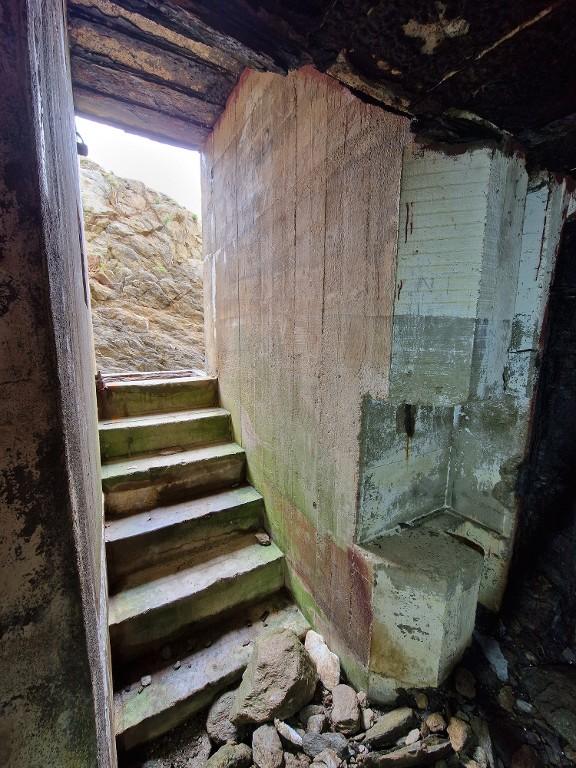

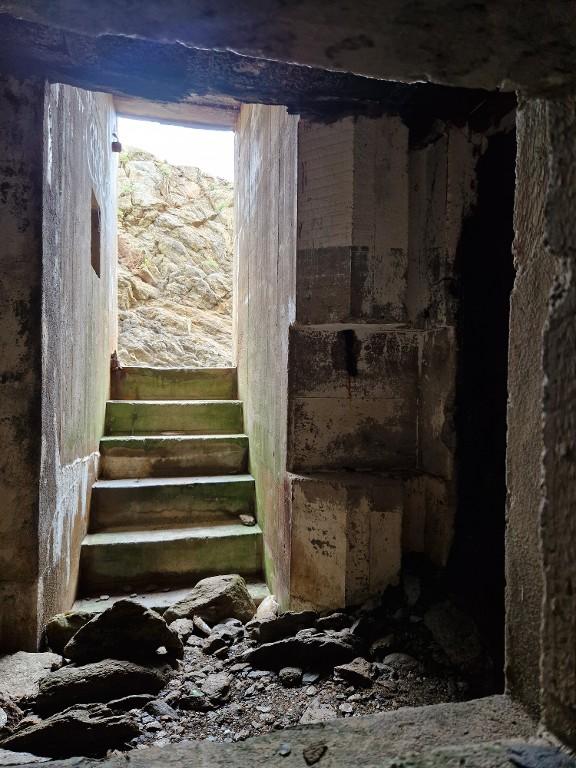

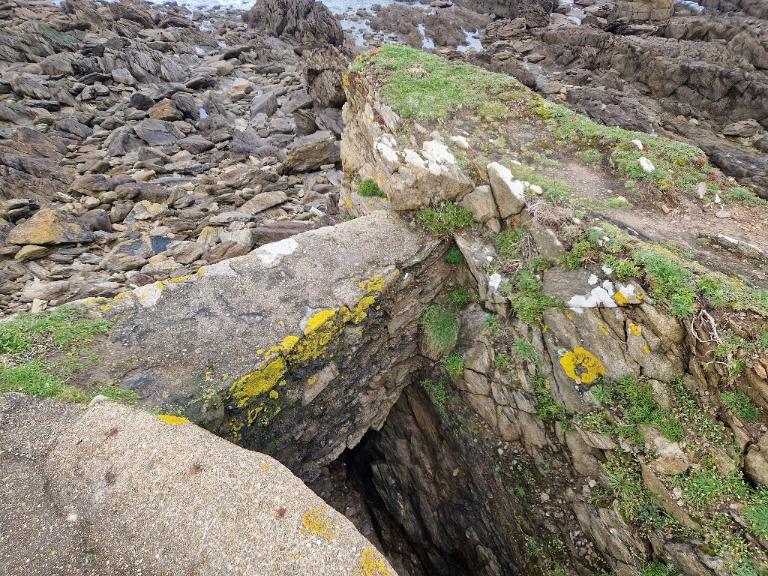

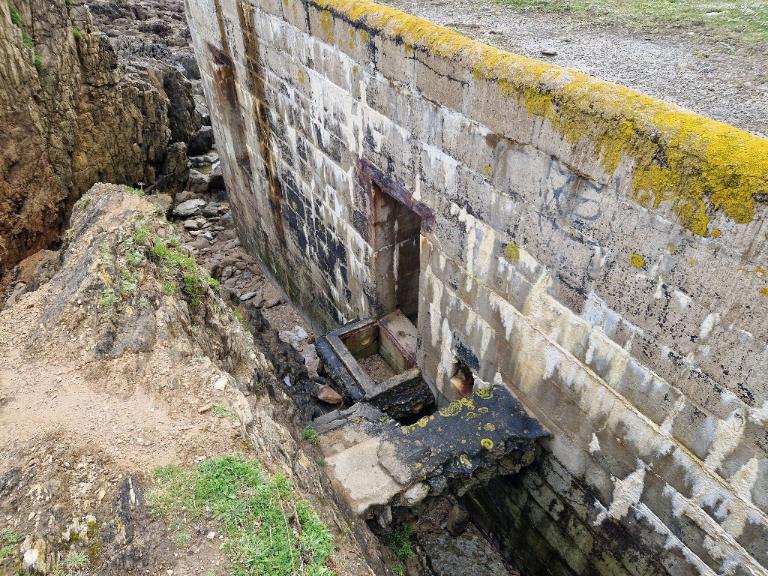

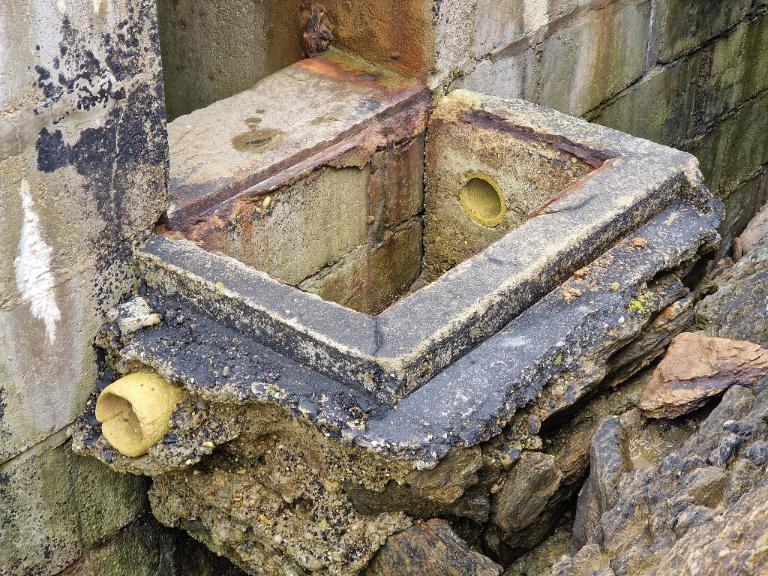

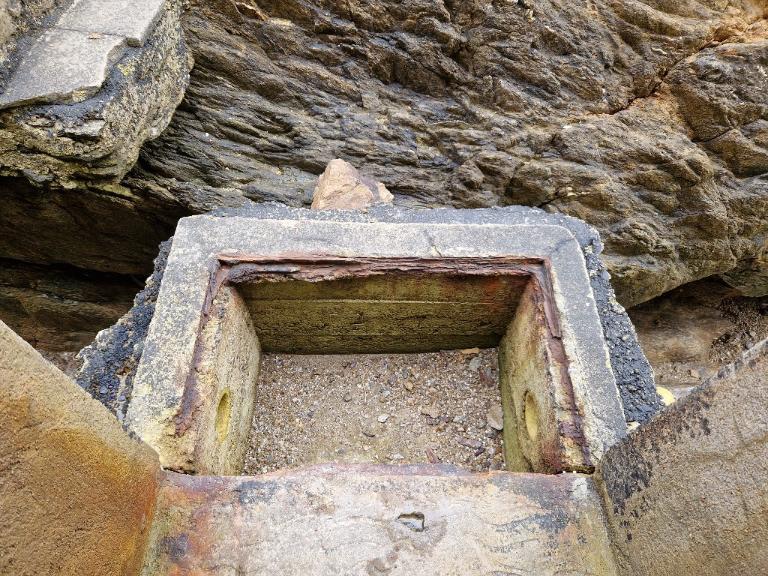

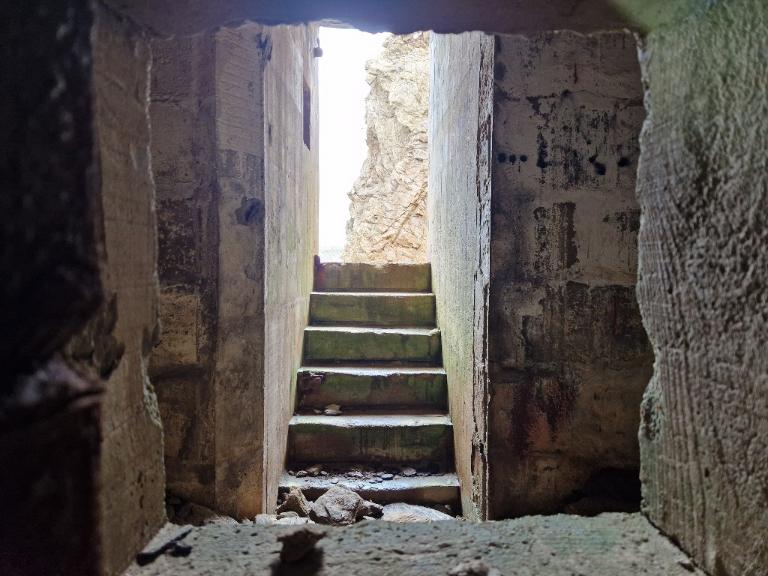

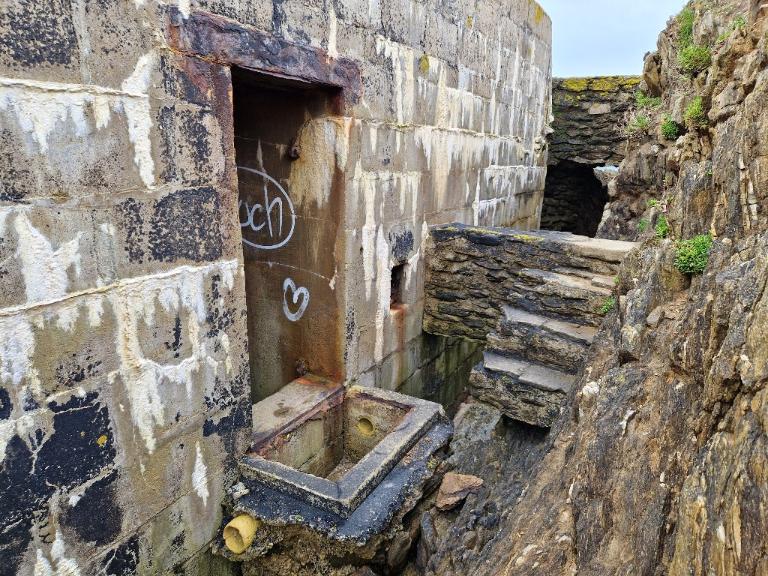

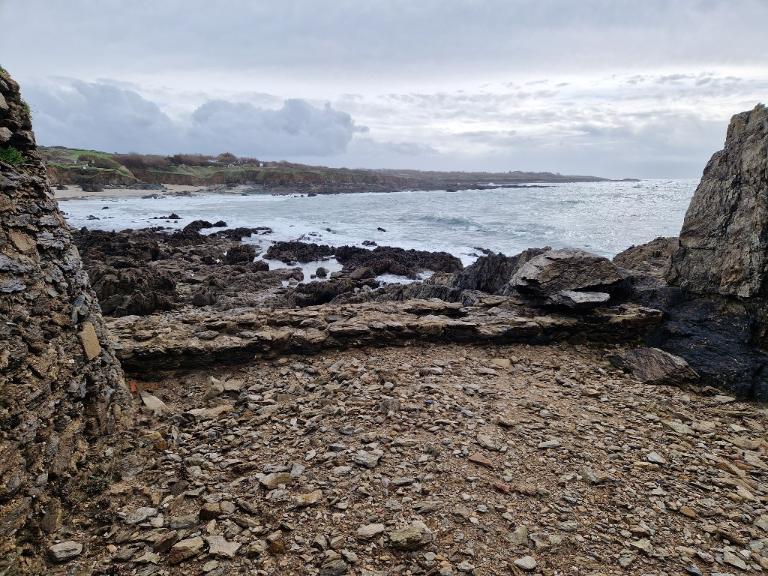

C’est par l’entrée ouest - dont le couloir est en partie remblayée - que l’on pénètre dans le bunker car les deux entrées nord sont inaccessibles du fait de l’érosion marine qui a emporté le chemin d’accès. Devant l’entrée nord-ouest subsistent - suspendu dans le vide - un puisard et un escalier (qui permettait sans doute d’accéder au réservoir d’eau mentionné sur le plan de 1945).

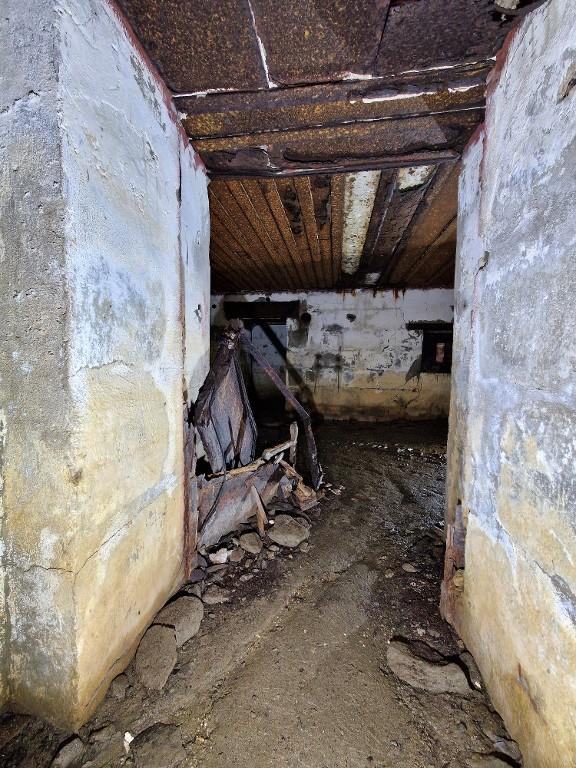

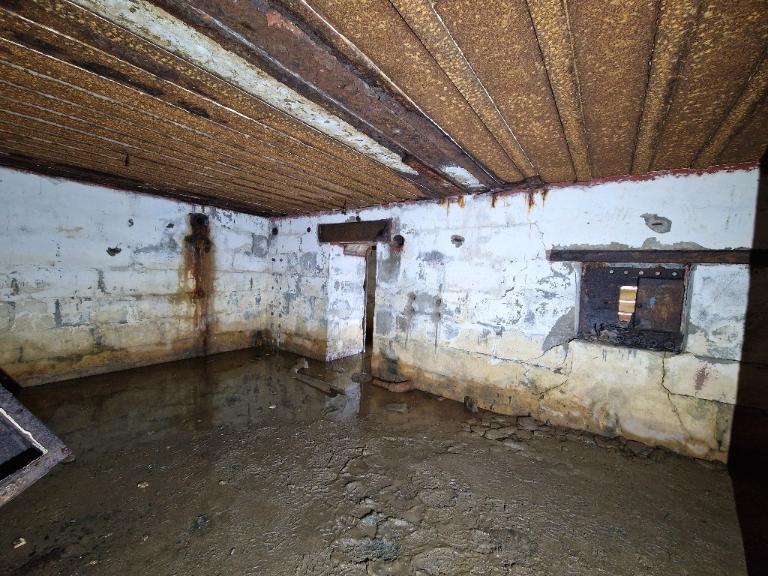

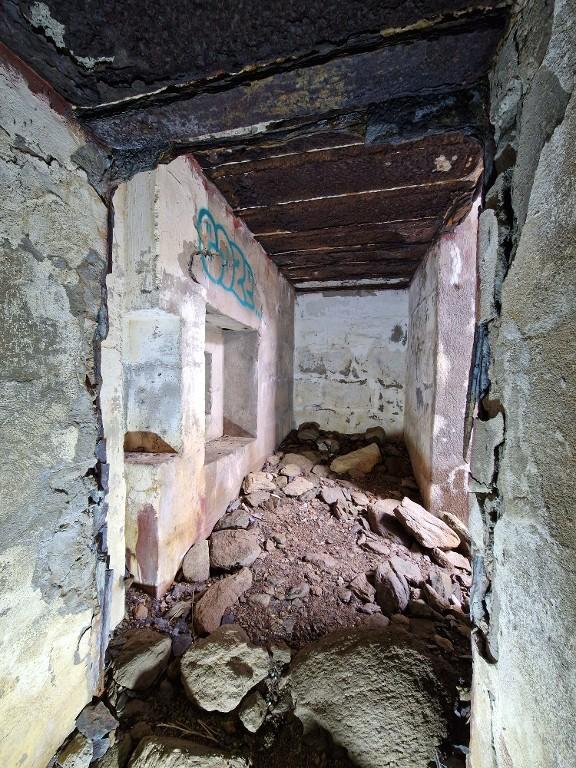

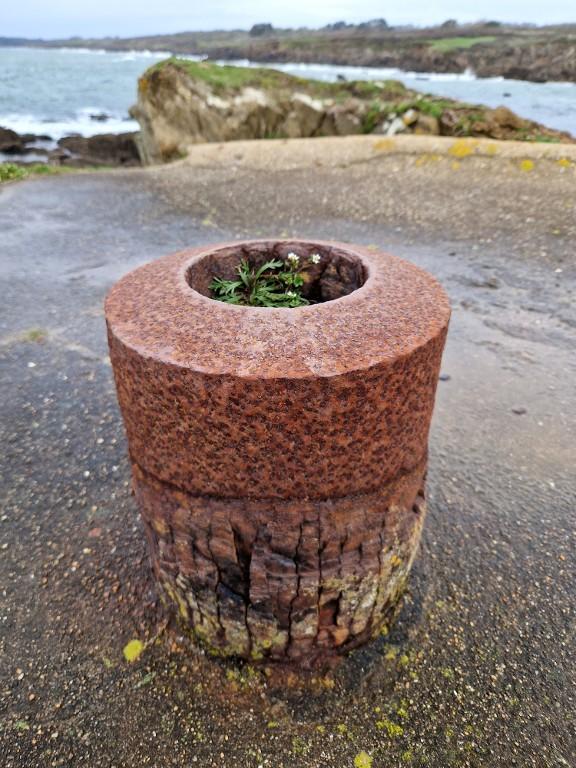

A l’intérieur du bunker se trouvent deux salles de garde communiquant entre elles et une petite pièce indépendante servant d’observatoire via un puits de périscope.

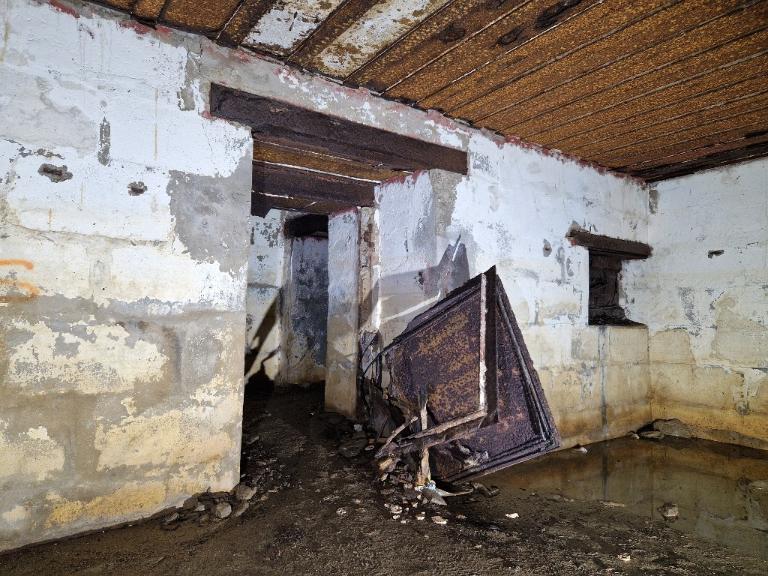

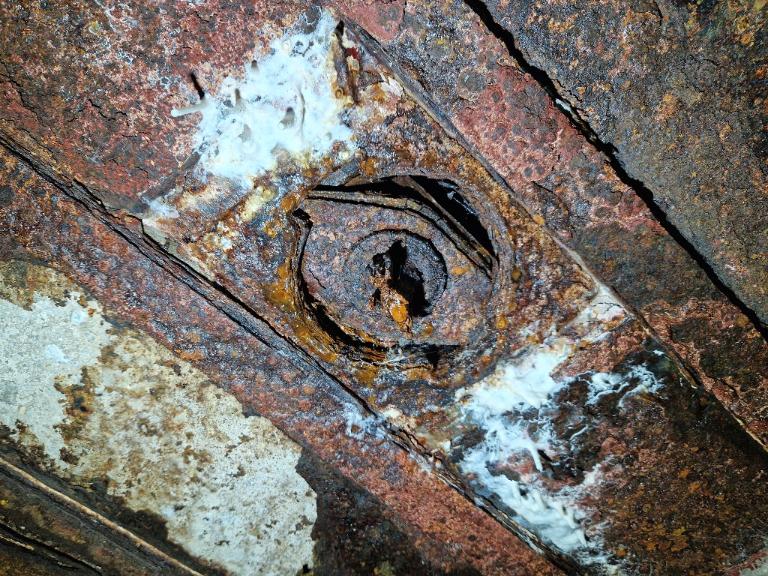

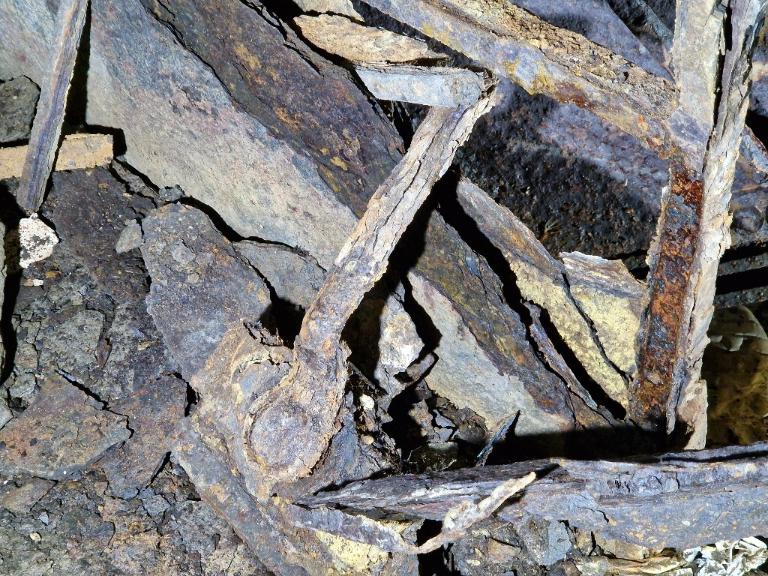

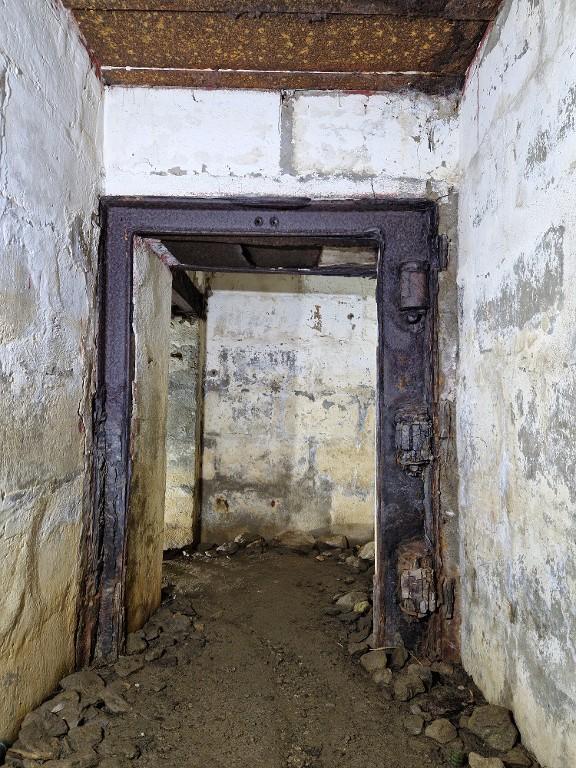

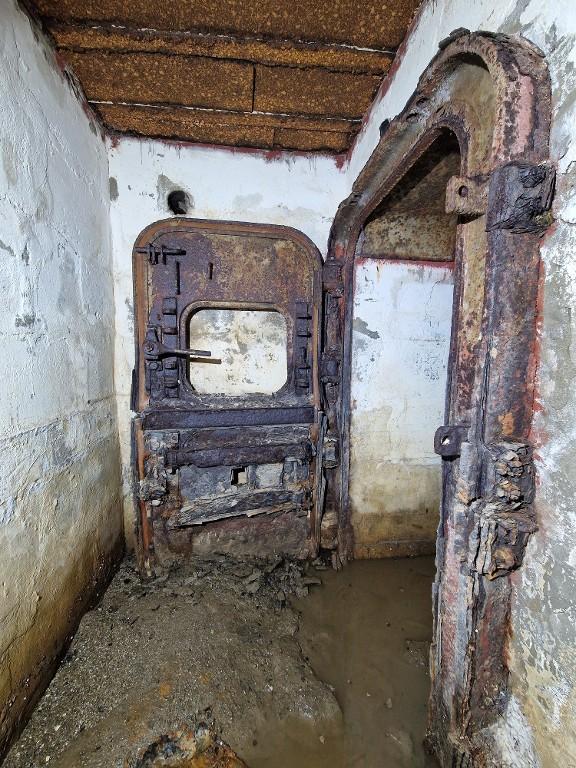

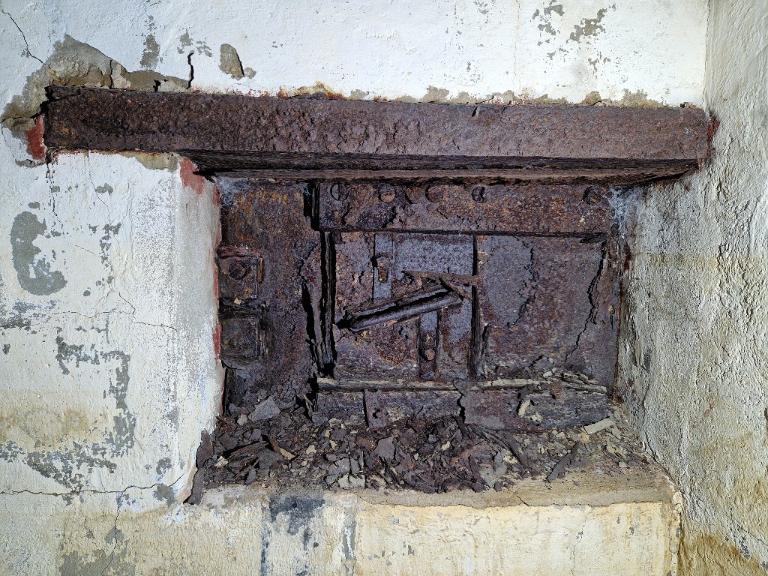

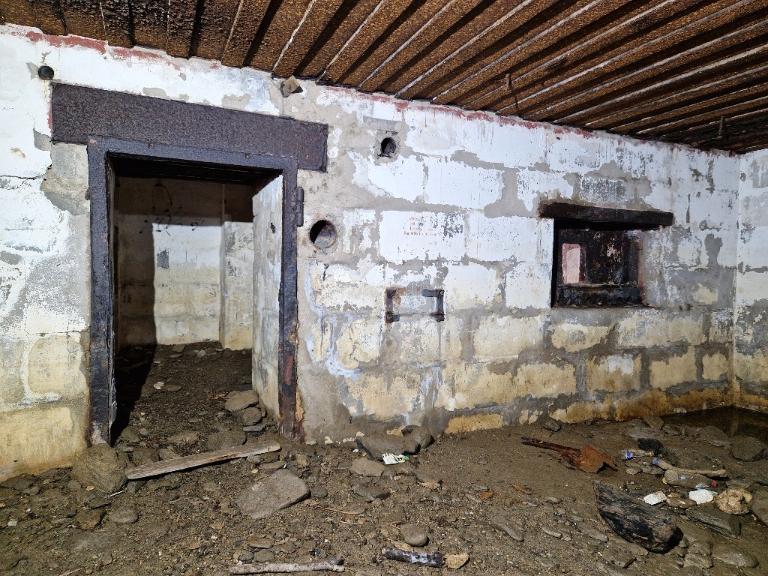

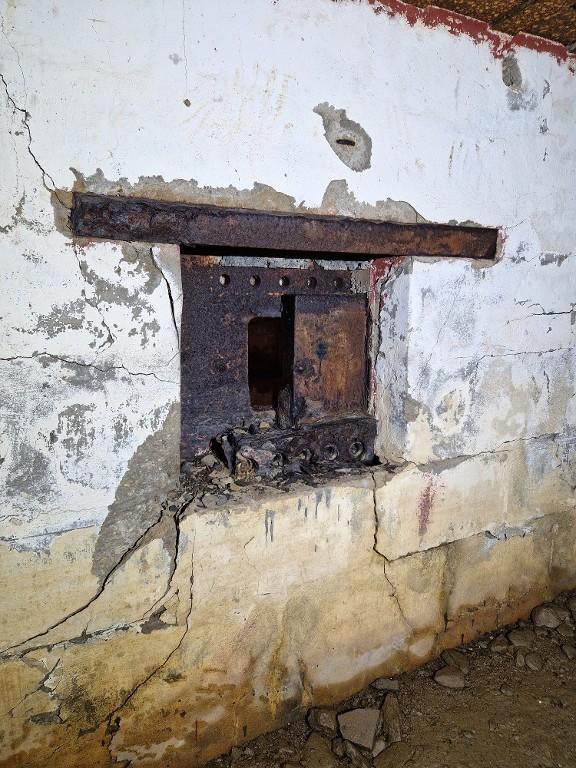

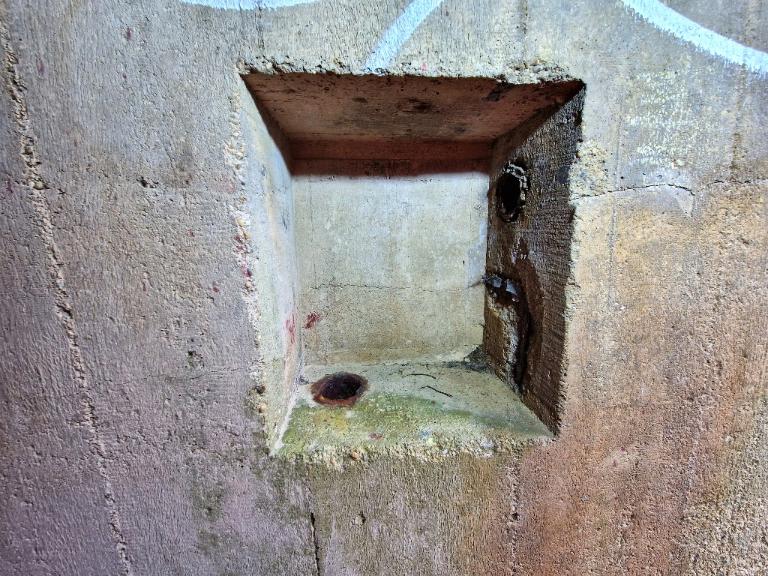

Ce bunker conserve ses murs peints de couleur blanche (sans doute peint à la chaux), ses créneaux blindés (partiellement noyés dans le béton), la porte blindée à deux vantaux de la pièce servant d’observatoire (elle a perdu sa trappe d’évacuation), l’obturateur du puits de périscope et des tuyaux du système de ventilation ou de chauffage (à terre). Si leurs huisseries sont toujours en place, les deux portes blindées lourdes du sas nord et du troisième accès sud ont été déposées tout comme la porte blindée légère de la salle de garde côté nord. La porte blindée légère de l’accès sud - très endommagée (sans doute le résultat d’une explosion) - est en place. Tous les éléments métalliques sont extrêmement corrodés. Dans les deux salles de garde, un marquage de couleur ocre rouge peint sur le mur donne des consignes pour le fonctionnement du système de ventilation (disparu). Les fixations murales et crochets des couchettes ne sont pas/plus visibles.

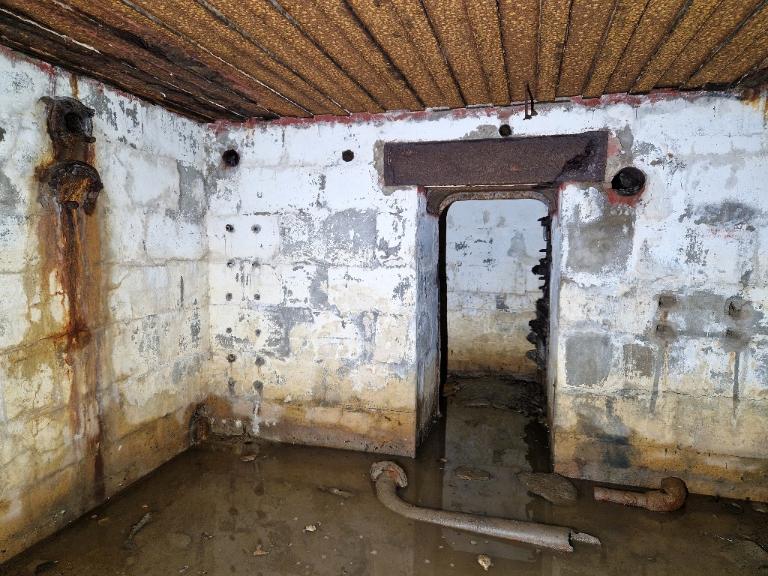

A marée haute de grand coefficient, le sol du bunker est situé sous le niveau de la mer : de l’eau de mer, des sédiments et de l’eau de pluie s’y infiltrent régulièrement formant à l’intérieur de la vase et des flaques d’eau saumâtre.
-
Murs
- béton béton armé
-
Toitsbéton en couverture
-
Plansplan rectangulaire régulier
-
Étagessous-sol
-
Couvertures
- terrasse
-
État de conservationétat moyen
-
Techniques
- peinture
-
Précision représentations

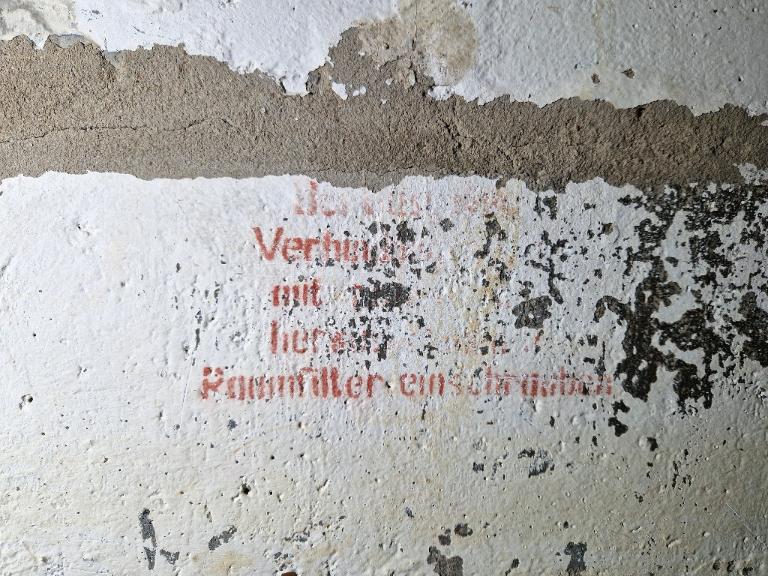

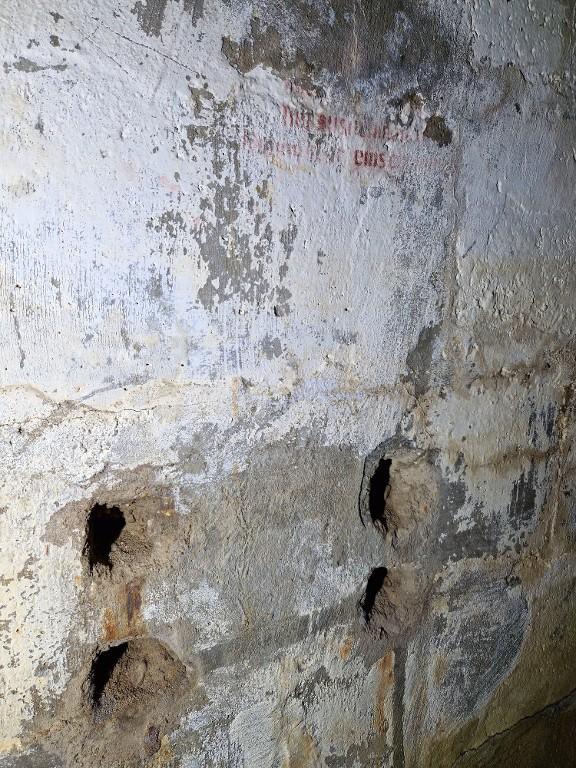

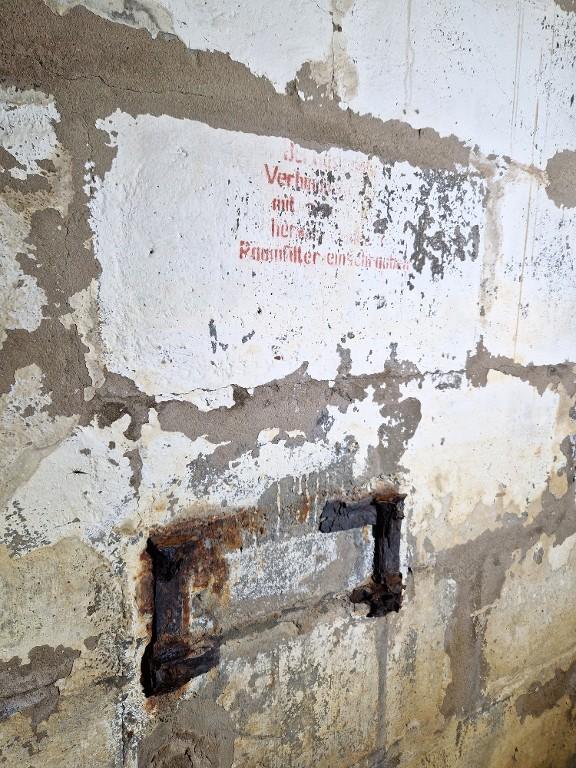

Dans les deux salles de garde, un marquage de couleur ocre rouge peint sur le mur donne des consignes pour le fonctionnement du système de ventilation.
-
Mesures
- l : 14,8 m
- la : 9,5 m
- h : 5,1 m
-
Précision dimensions
Selon le catalogue des plans-types, la réalisation d'un bunker-abri de type 502 standard (Doppelgruppen - Unterstand) nécessite 629 m3 de béton, 28 t de fer rond et 12,5 t de fer profilé pour une fouille de 880 m3.
-
Statut de la propriétépropriété de l'Etat
-
Intérêt de l'œuvrevestiges de guerre, à signaler
-
Éléments remarquablesensemble fortifié, blockhaus, passerelle
-
Sites de protectionsite inscrit
Site inscrit en 1976 au titre de la loi du 2 mai 1930 sur la protection des monuments naturels et des sites dont la conservation ou la préservation présente, au point de vue artistique, historique, scientifique, légendaire ou pittoresque, un intérêt général.
