Chargé d'études d'Inventaire du patrimoine à la Région Bretagne.
- enquête thématique régionale, Inventaire des fortifications littorales de Bretagne
-
Dénominationsfortification d'agglomération
-
Parties constituantes non étudiéesfortification d'agglomération, ouvrage fortifié, porte, édifice fortifié, batterie, corps de garde, édifice logistique
BREST, LE CHÂTEAU ET L'ENCEINTE URBAINE.
in La route des fortifications en Bretagne et Normandie de Guillaume Lécuillier, coll. les étoiles de Vauban, Paris, éditions du Huitième jour, nov. 2006, 168 p.
Dominant la rivière de la Penfeld et la rade, le château de Brest a été construit au 13e siècle sur l'ancien castellum romain (élevé vers 260 sous le règne de Postumus) sis sur un site d'éperon rocheux. Durant la période médiévale, le bourg s'étend et sort du château... Les deux bourgs primitifs devaient se situer l'un du côté de Recouvrance au pied de l'actuelle tour Tanguy et l'autre plus vaste et clos devant le château... De 1342 à 1397, les Anglais sont maîtres du château et par conséquent du site portuaire en Penfeld. Après cet épisode malheureux, le Duc de Bretagne récupère Brest... Au milieu du 16e siècle, Philibert de L'Orme est chargé des fortifications de la Bretagne par Henri, duc de Bretagne (fils de François 1er et de Claude de France, duc de Bretagne de 1539-1547), mais surtout futur roi de France sous le nom d'Henri II ! (1547-1559). Philibert écrit avoir montré aux bretons de Brest "les bonnes façons de fortifier" et ce à moindre coût... En 1546 craignant une attaque de Brest par les Anglais, il rapporte : "Par bonne fortune, je me trouvais à Brest, et fit si grande diligence à faire monter l'artillerie, et encore en faire de fausses artilleries pour montrer à l'ennemi sur les remparts [vieille ruse ! ], faire faire poudre et amasser à force personnes et femmes, apporter terre et fascine, à faire remparts et tranchées, et donnait tel ordre, faisant voir le peuple et faisant plusieurs fausses enseignes et planter à forces piques, et fit si bonne mine que l'ennemi ne nous assailla point [...]".
Vers 1560, Pietro Fredance, ingénieur italien, est chargé de renforcer les défenses de la ville et du château. Le bastion de Sourdéac situé en avant du donjon est construit durant cette période (1553-1590). Le plus ancien plan du château de Brest date de 1640, on peut y voir les vieilles tours romaines rasées à la demande de Vauban en 1685 (aujourd'hui subsistent encore des traces du mur en moellon et briques : opus mixtum, et d'une tour). Le château affecte la forme d'un polygone irrégulier flanqué de plusieurs tours : tour de la Madeleine, tour du Moulin, tour Française, tour de César, tour de Brest, tour Azénor, tour de la Duchesse Anne et donjon. La porte principale de type châtelet est protégée par deux tours coiffées en poivrière et dotées de mâchicoulis : les tours Paradis. Côté mer se trouvent le "parc du Duc" et le bastion Notre-Dame ainsi qu'une batterie extérieure située au ras de l'eau.
En 1592, le château qui a épousé la cause royaliste est assiégé en vain par les Ligueurs pro-catholiques. Parallèlement, le colonel espagnol Don Juan del Aquila fait construire en 1594 un fort appelé "Castilla de Léon" sur l´actuelle pointe des Espagnols (rade de Brest) par Cristobal de Rojas afin de se positionner avantageusement face à l´Angleterre. Son but secondaire est de se rendre maître du château de Brest. Finalement, l'armée royale avec à sa tête Jean, duc d´Aumont, maréchal de France et dans ses rangs René de Rieux, sieur de Sourdéac, aidés de la flotte et de la troupe anglaise, fait le siège du fort espagnol et gagne la bataille en novembre 1594. Près de 4000 hommes moururent au combat et le fort fut rasé. Le toponyme : "pointe des Espagnols" rappelle cet épisode douloureux dans l´histoire de la presqu´île de Crozon.
A mesure que l'arsenal et le port prennent de l'ampleur, la question de la fortification de la ville revient à l'ordre du jour. Les travaux de l'enceinte urbaine de Brest débutèrent dès 1674. Il s'agissait alors d'une fortification de campagne en terre composée de simples retranchements et de redoutes... En 1681, au delà de la défense de l'arsenal, il s'agit de fédérer les bourgs de Brest et Recouvrance séparés par la Penfeld et de concevoir une nouvelle ville tournée vers la mer, fonctionnelle, capable d´accueillir une population importante si nécessaire à la Marine du Roi-Soleil. Le projet de Massiac de Sainte-Colombe qui trouva un début d'exécution en 1681, est repris et transformé par Vauban en mai 1683. Intégré dans le plan d'ensemble, le château médiéval est modernisé et adapté à l'artillerie moderne, il devient "citadelle" surveillant à la fois la ville, la campagne et le large... Glacis, chemin couvert et demi-lunes prolongent la fortification du côté de la terre. Les parapets sont redessinés et dotés d'embrasures plongeantes. Commencés en 1681, les travaux de l'enceinte urbaine se poursuivent jusqu'en 1705. La ville est dotée de deux portes : Landerneau et Conquet. La fortification prévoit déjà l'essor de la population et de la ville qui suit un plan classique à damier. On voit ici que l'urbanisme est étroitement lié à la guerre et aux nécessités stratégiques : Marine (arsenal, quais, magasins, aires de stockages, casernes, hôpital), défense (château, place d'armes, axes principaux : boulevards rectilignes, puits et fontaines), activités civiles et commerciales (place du marché, magasins, échoppes, lotissements, rues secondaires, parcs et jardins), fonction religieuse (églises, cimetières). Vauban pousse le détail jusqu'à baptiser les futures rues !
Sous le règne de Louis XV, l'enceinte du côté de Recouvrance est renforcée par le front bastionné de Quéliverzan. Cet ouvrage protège le fond de l'arsenal. Pendant la Guerre d'Indépendance Américaine (1778-1783), les ingénieurs militaires redoutant une attaque terrestre après un débarquement anglais, construisent l'ouvrage fortifié du Bouguen et établissent une ceinture de forts détachés autour de la ville : fort de Penfeld, Questel, Keranroux (vestiges), Montbarey, et Portzic (agrandissements des ouvrages existants). Pierre-Jean de Caux (directeur des fortifications de Basse-Normandie qui oeuvra à Cherbourg principalement et au fort de Saint-Père, au sud de Saint-Malo) dresse dès 1777 les premiers projets de forts détachés pour Brest. Au 19e siècle, le dispositif est complété par la redoute de Keroriou et les forts des Fédérés et de Guelmeur (aujourd'hui détruits).
Les fortifications de la ville sont déclassées en 1921, le château quant à lui est classé Monument Historique deux ans plus tard.
Après la rupture d´Avranches le 31 juillet 1944, de nombreuses troupes allemandes se replient sur la Forteresse de Brest (la "Festung"). Ce n´est qu´au prix d´une bataille sanglante : "la bataille de Brest", que la ville est libérée par les Américains le 18 septembre 1944. La ville n´est plus qu´un champ de ruines.

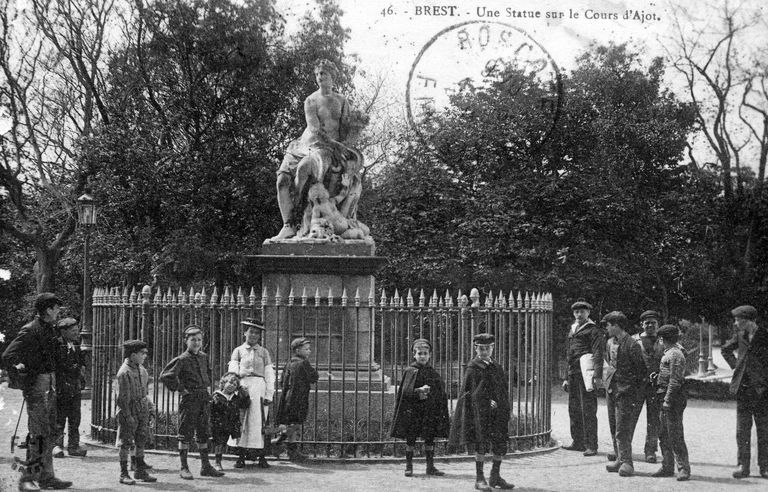

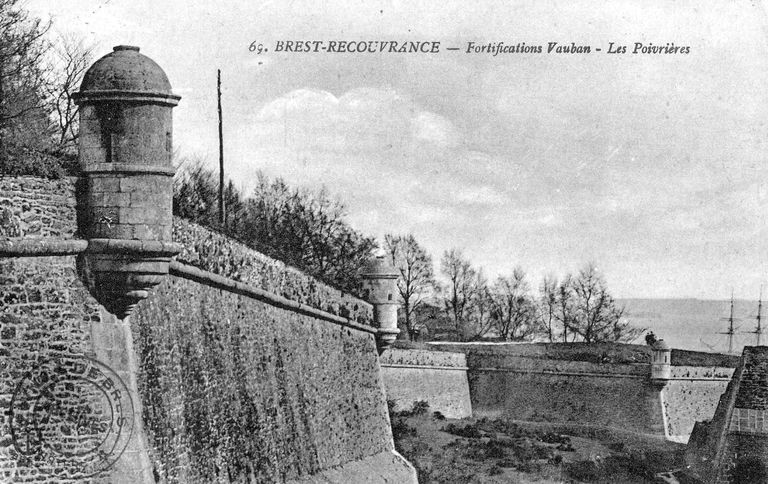

Outre le château (Musée de la Marine) et le Cours Dajot qui permettent de se promener sur les remparts dominant la rade, d'autres sites ont été aménagés pour faire découvrir au public les vestiges des fortifications et l'histoire de cette ville maritime. Brest replonge ainsi dans son passé : dans le square Mathon, place de la Liberté, les vestiges de la demi-lune de Landerneau et de la porte Saint-Louis sont ressortis de terre ; face au château, la batterie du Cavalier est devenue un square et belvédère ; le fort Montbarey, un "mémorial" en 1984 ; l'extraordinaire fort du Questel est ouvert à tous depuis plus de dix ans ; les fortifications de Quéliverzan récemment dégagées et débroussaillées sont devenues un parc... En cherchant bien et en suivant la "ligne bleue" sur les trottoirs, on peut encore voir d'autres vestiges au Moulin à poudre (mur d'enceinte, galerie et fossé) et non loin de là, on pourra admirer la porte du Bouguen (détruite puis remontée à 400 mètres environ de sa position initiale). Sur les rives de la Penfeld, le fort homonyme attend que l'on se penche sur son sort.
-
Période(s)
- Principale : 4e quart 17e siècle
- Secondaire : 4e quart 18e siècle
-
Dates
- 1636, daté par source, daté par travaux historiques
- 1676, daté par source
- 1683, daté par source
- 1685, daté par source
- 1692, daté par source
- 1694, daté par source
- 1777, daté par source
- 1921, daté par source
- 1944, daté par travaux historiques
- 1945, daté par travaux historiques
-
Auteur(s)
- Auteur : ingénieur attribution par travaux historiques
- Auteur : ingénieur attribution par travaux historiques
-
Auteur :
Le Prestre de Vauban Sébastieningénieur militaire attribution par travaux historiquesLe Prestre de Vauban SébastienCliquez pour effectuer une recherche sur cette personne.
- Auteur : ingénieur militaire attribution par travaux historiques
- Auteur : ingénieur militaire attribution par travaux historiques
- Auteur : ingénieur militaire attribution par travaux historiques
- Auteur : ingénieur militaire attribution par travaux historiques
- Personnalité : personnage célèbre attribution par travaux historiques
- Personnalité : personnage célèbre, commanditaire attribution par travaux historiques
-
Murs
- granite
- pierre de taille
- moyen appareil
- moellon
-
Toitsterre en couverture, pierre en couverture, granite en couverture
-
Planssystème bastionné, système tenaillé
-
Couvertures
- terrasse
-
État de conservationdétruit, désaffecté, envahi par la végétation, restauré, inégal suivant les parties
-
Statut de la propriétépropriété de l'Etat
propriété de la commune
-
Intérêt de l'œuvrevestiges de guerre, à signaler, à étudier
Fortifications d'agglomération compris dans la ZPPAUP de Brest.
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Inventaire général, ADAGP
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Brest Métropole Océane
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Inventaire général, ADAGP
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Service historique de la Défense
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Brest Métropole Océane
- (c) Brest Métropole Océane
- (c) Brest Métropole Océane
- (c) Brest Métropole Océane
- (c) Brest Métropole Océane
- (c) Brest Métropole Océane
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Brest Métropole Océane
- (c) Brest Métropole Océane
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Brest Métropole Océane
- (c) Brest Métropole Océane
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Brest Métropole Océane
- (c) Brest Métropole Océane
- (c) Brest Métropole Océane
- (c) Brest Métropole Océane
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Brest Métropole Océane
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Inventaire général, ADAGP
- (c) Communauté Urbaine de Brest
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001856_P
Collection Nivart. MS144_207. Plan cavalier de la ville de Brest et de ses environs. Vues du bourg de Recouvrance et du château et de la ville de Brest du côté de la rade et du côté de la Penfeld. Attr. au chevalier de Clerville. 1667.Plan, support papier, 1,270 x 1,130 mètre, 3e quart 17e siècle, 1667.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001857_P
Collection Nivart. MS144_207. Plan cavalier de la ville de Brest et de ses environs. Vues du bourg de Recouvrance et du château et de la ville de Brest du côté de la rade et du côté de la Penfeld. Attr. au chevalier de Clerville. 1667.Plan, support papier, 1,270 x 1,130 mètre, 3e quart 17e siècle, 1667.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001856_P. Voir aussi : SHDMD07001857_P
Collection Nivart. MS144_207. Plan cavalier de la ville de Brest et de ses environs. Vues du bourg de Recouvrance et du château et de la ville de Brest du côté de la rade et du côté de la Penfeld. Attr. au chevalier de Clerville. 1667.Plan, support papier, 1,270 x 1,130 mètre, 3e quart 17e siècle, 1667.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001922_P
Collection Nivart. MS144_250. Plan général de la ville et du port de Brest. Cartouche. Figuration de vaisseaux.Plan, support papier, 0,676 x 0,499 mètre, 3e quart 17e siècle, vers 1670.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001852_P
Collection Nivart. MS144_203. Plan du port et de l´arsenal de Brest, ensemble du château et de la ville avec le bourg de Recouvrance. Lég. Armes de Colbert. Figuration de vaisseaux. Sign. Bellevue du Mains. 1677.Plan, support papier, 0,832 x 0,677 mètre, 4e quart 17e siècle, 1677.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001848_P
Collection Nivart. MS144_199. Plan cavalier de la ville de Brest, de son port et du bourg de Recouvrance avec l'indication de l'état des travaux de l'arsenal et du port. 1678 (?).Plan, support papier, 1,079 x 0,782 mètre, 4e quart 17e siècle, 1678 (?).
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001848_P
Collection Nivart. MS144_199. Plan cavalier de la ville de Brest, de son port et du bourg de Recouvrance avec l'indication de l'état des travaux de l´arsenal et du port. 1678 (?).Plan, support papier, 1,079 x 0,782 mètre, 4e quart 17e siècle, 1678 (?).
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001918_P
Collection Nivart. MS144_246. Plan de la ville, château, arsenal et port de Brest et bourg de Recouvrance. Sign. de Sainte Colombe. Cartouche (deux naïades et un triton enfant). Figuration de vaisseaux.Plan, support papier, 1,051 x 0,780 mètre, 4e quart 17e siècle, 12 avril 1680.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001919_P
Collection Nivart. MS144_247. Plan de la ville, château, arsenal et port de Brest et bourg de Recouvrance. Sign. de Sainte Colombe. Cartouche (deux naïades). Figuration de vaisseaux.Plan, support papier, 0,515 x 0,378 mètre, 4e quart 17e siècle, 1680.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001921_P
Collection Nivart. MS144_249. Carte topographique des environs de la ville de Brest. Attr. à Sainte Colombe. Cartouche.Plan, support papier, 0,511 x 0,387 mètre, 4e quart 17e siècle, 1680.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001851_P
Collection Nivart. MS144_202. Plan général de la ville de Brest. Sign. Chamoy. Figuration de vaisseaux.Plan, support papier, 0,989 x 0,780 mètre, 4e quart 17e siècle, novembre 1680.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001910_P
Collection Nivart. MS144_239. Plan général de Brest. Sign. Garangeau. 15 mai 1681. Cartouche (dieu fleuve et amours soutenant les armes de France).Plan, support papier, 1,080 x 0,768 mètre, 4e quart 17e siècle, 15 mai 1681.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001906_P
Collection Nivart. MS144_235. Plan de la redoute revestue que les gardes de la Marine de Brest ont défendu pour s´exercer contre les soldats du port. Sign. Courby, garde de la Marine. Joint à la lettre de M. Desclouzaux, le 30 mai 1687.Plan, support papier, 0,480 x 0,334 mètre, 4e quart 17e siècle, 30 mai 1687.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001914_P
Collection Nivart. MS144_242. Vue de Brest en rade et plan du banc qui se forme devant l´entrée. Sign. Laisne, pilote. Figuration de vaisseaux.Plan, support papier, 0,355 x 0,136 mètre, 4e quart 17e siècle, 4 mai 1689.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001846_P
Collection Nivart. MS144_198. Plan général de la ville de Brest. Sign. Niquet.Plan, support papier, 1,020 x 0,990 mètre, 4e quart 17e siècle, 15 novembre 1689.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001847_P
Collection Nivart. MS144_198. Plan général de la ville de Brest. Sign. Niquet.Plan, support papier, 1,020 x 0,990 mètre, 4e quart 17e siècle, 15 novembre 1689.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001911_P
Collection Nivart. MS144_240. Plan des lieux d'où on peut tirer des eaux pour Brest. 30 janvier 1690.Plan, support papier, 0,686 x 0,508 mètre, 4e quart 17e siècle, 30 janvier 1690.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07002464_P
Collection Nivart. MS144_529. Plan des villes et chateau de Brest.Plan, support papier, 0,970 x 0,941 mètre, 4e quart 17e siècle, vers 1690 (?).
-
Service Historique de la Défense du Château de Vincennes : SHDMD07002465_P
Collection Nivart. MS144_529. Plan des villes et chateau de Brest.Plan, support papier, 0,970 x 0,941 mètre, 4e quart 17e siècle, vers 1690 (?).
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001855_P
Collection Nivart. MS144_206. Plan général de Brest. Sign. Mollart.Plan, support papier, 0,958 x 0,655 mètre, 4e quart 17e siècle - 1er quart 18e siècle.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001924_P
Collection Nivart. MS144_252. Plan de la ville et forteresse de Brest, fameux port de mer situé dans la Basse-Bretagne.Plan, support papier, 1,050 x 1,132 mètre, 4e quart 17e siècle.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001925_P
Collection Nivart. MS144_252. Plan de la ville et forteresse de Brest, fameux port de mer situé dans la Basse-Bretagne.Plan, support papier, 1,050 x 1,132 mètre, 4e quart 17e siècle.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07002466_P
Collection Nivart. MS144_530. Plan des fortifications de Brest.Plan, support papier, 0,418 x 0,338 mètre, 4e quart 17e siècle.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001867_P
Collection Nivart. MS144_214. Plan de la ville, château et port de Brest. Sign. Duhamel. 28 juin 1700. Visa de Desclouzeaux, intendant de la Marine.Plan, support papier, 0,899 x 0,630 mètre, 1er quart 18e siècle, 28 juin 1700.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001869_P
Collection Nivart. MS144_216. Plan de la ville, du port et des environs immédiats de Brest.Plan, support papier, 0,763 x 0,477 mètre, 1er quart 18e siècle.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001868_P
Collection Nivart. MS144_214. Plan de la ville et de ses environs (jusqu´à une distance égale ou supérieure à six cents toises au delà des murailles) "relatif au projet de 1724". Sign. Robelin.Plan, support papier, 0,899 x 0,630 mètre, 1er quart 18e siècle, 3 novembre 1723.
-
Service Historique de la Défense du Château de Vincennes : 1VH446n°62_1741
Archives du Génie, Article 8, section 1, Brest carton 1. 1VH446n°62_1741.Plan, support papier, 2e quart 18e siècle, 4 novembre 1740. 1741.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001854_P
Collection Nivart. MS144_205. Plan général de la ville de Brest.Plan, support papier, 0,972 x 0,659 mètre, milieu 18e siècle, 1750.
-
Archives municipales et communautaires de Brest : 5Fi01119
Fi. Documents Figurés. 5Fi. Plans et cartes.Plan, support papier, 2e moitié 18e siècle.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001865_P
Collection Nivart. MS144_213. Plan partiel de Brest : champ de bataille, projet de transformation en place royale avec la statue de Louis XV. ép. Vers 1765. Plan général de la place.Plan, support papier, 0,542 x 0,497 mètre, 3e quart 18e siècle, vers 1765.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001866_P

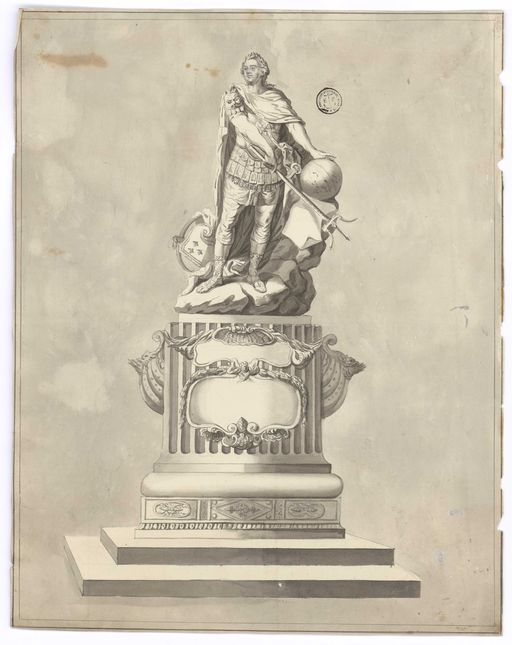

Collection Nivart. MS144_213. Projet pour la statue de Louis XV (debout sur un écueil, tenant un trident et la main gauche posée sur la sphère terrestre). Lavis.Plan, support papier, 0,446 x 0,561 mètre, 3e quart 18e siècle, vers 1765.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001871_P
Collection Nivart. MS144_218. Plan partiel de Brest relatif au projet de place devant l'hôtel des gardes de la Marine. Vers 1770.Plan, support papier, 0,585 x 0,420 mètre, 3e quart 18e siècle, vers 1770.
-
Service Historique de la Défense du Château de Vincennes : Atlas69A_pl_II
Bibliothèque du Génie : atlas 69a. Carte de la rade de Brest, 1776, pl II. Plan, support papier, 4e quart 18e siècle, 1776.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001870_P
Collection Nivart. MS144_217. Plan de la ville et du port. "Gravé et publié en 1779 par Moithey ingénieur géographe du Roi". Encadrement aux armes de France. Plan gravé.Plan, support papier, 0,354 x 0,535 mètre, 4e quart 18e siècle, 1779.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001872_P
Collection Nivart. MS144_219. Plan de la ville et du port de Brest auquel est joint un état des possessions respectives du Département de la Marine et de celui de la Guerre.Plan, support papier, 0,293 x 0,346 mètre, 4e quart 18e siècle, vers 1780.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001853_P
Collection Nivart. MS144_204. Plan partiel de Brest : entrée du port, château et quartier de Recouvrance. Comportant trois projets de place royale avec statue de Louis XIV. "Par M. Jailler de Savault architecte, ancien pensionnaire du Roy".Plan, support papier, 0,870 x 0,625 mètre, 4e quart 18e siècle, 1786.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001873_P
Collection Nivart. MS144_220. Plan partiel de Brest : entrée du port, chateau, quartier de Recouvrance.Plan, support papier, 0,872 x 0,625 mètre, 4e quart 18e siècle, 1786.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001874_P
Collection Nivart. MS144_220. Plan partiel de Brest : entrée du port, chateau, quartier de Recouvrance.Plan, support papier, 0,872 x 0,625 mètre, 4e quart 18e siècle, 1786.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001875_P
Collection Nivart. MS144_220. Plan partiel de Brest : entrée du port, chateau, quartier de Recouvrance.Plan, support papier, 0,872 x 0,625 mètre, 4e quart 18e siècle, 1786.
-
Service Historique de la Défense du Château de Vincennes : SHDMD07001876_P
Collection Nivart. MS144_220. Plan partiel de Brest : entrée du port, chateau, quartier de Recouvrance.Plan, support papier, 0,872 x 0,625 mètre, 4e quart 18e siècle, 1786.
-
Archives municipales et communautaires de Brest
CENTRE CULTUREL DE DAOULAS - LE BRIS (M.) - BOULAIRE (A.) (sous la dir. de), Brest au temps de l´Académie de Marine : catalogue de l´exposition, Rennes, 2001, 157 p.Plan.
-
Musée des Plans-reliefs de Paris
CENTRE CULTUREL DE DAOULAS - LE BRIS (M.) - BOULAIRE (A.) (sous la dir. de), Brest au temps de l´Académie de Marine : catalogue de l´exposition, Rennes, 2001, 157 p.Plan.
-
Archives municipales et communautaires de Brest : 3Fi089_074
Fi. Documents Figurés. 3Fi. Cartes postales.Carte postale, 4e quart 19e siècle-1er quart 20e siècle.
-
Archives municipales et communautaires de Brest : 3Fi008_052
Fi. Documents Figurés. 3Fi. Cartes postales.Carte postale, 4e quart 19e siècle-1er quart 20e siècle.
-
Archives municipales et communautaires de Brest : 3Fi046_042
Fi. Documents Figurés. 3Fi. Cartes postales.Carte postale, 4e quart 19e siècle-1er quart 20e siècle.
-
Archives municipales et communautaires de Brest : 3Fi089_005
Fi. Documents Figurés. 3Fi. Cartes postales.Carte postale, 4e quart 19e siècle-1er quart 20e siècle.
-
Archives municipales et communautaires de Brest : 3Fi114_035
Fi. Documents Figurés. 3Fi. Cartes postales.Carte postale, 4e quart 19e siècle-1er quart 20e siècle.
-
Archives municipales et communautaires de Brest : 3Fi079_147
Fi. Documents Figurés. 3Fi. Cartes postales.Carte postale, 4e quart 19e siècle-1er quart 20e siècle.
-
Archives municipales et communautaires de Brest : 3Fi003_011
Fi. Documents Figurés. 3Fi. Cartes postales.Carte postale, 4e quart 19e siècle-1er quart 20e siècle.
-
Archives municipales et communautaires de Brest
BOULAIRE (A.) - LE BIHAN (R.), Brest, Plomelin, éditions Palantines, 2004, 303 p. Collection : Histoire et géographie contemporaine.Photographie.
Documents d'archives
-
Service Historique de la Défense du Château de Vincennes : Ms33gT2n°14
Bibliothèque du Génie : manuscrit in f°33g tome 2 atlas.Plan, support papier, 4e quart 17e siècle, 24 septembre 1704.
-
Service Historique de la Défense du Château de Vincennes : Atlas69f5
Bibliothèque du Génie : atlas 69, f°5. Plan, support papier, 4e quart 18e siècle, 1777.
-
Service Historique de la Défense du Château de Vincennes : Atlas69f15
Bibliothèque du Génie : atlas 69, f° 15. Plan, support papier, 4e quart 18e siècle, 1777.
-
Service Historique de la Défense du Château de Vincennes : Atlas69A_pl_XXI
Bibliothèque du Génie : atlas 69a. Plan du fort de Penfeld, 1784, pl XXI. Plan, support papier, 4e quart 18e siècle, 1784.
Bibliographie
-
Archives municipales et communautaires de Brest
FLOCH (H.) - LE BERRE (A.), L'enfer de Brest, Bayeux, Heimdal, 2001, 304 p.
-
FLOCH, Henri. LE BERRE, Alain. L'enfer de Brest. Août septembre 1944. Bayeux : édition Heimdal, 2001, 304 p.
Documents figurés
-
Archives départementales d´Ille-et-Vilaine Série C. Administrations provinciales. Intendance de Bretagne et subdélégations ; Etats de Bretagne, commission intermédiaire et commissions spéciales des Etats. C 968 (1) : Le 28 janvier 1701, M. de Bouridal. Brest. 1er plan. Premier plan de Brest du côté de Recouvrance relatif au procès verbal des héritages pris à la seignerie du Chastel en 1672. A Brest le 20 janvier 1701 par Mollart. Plan de Brest côté de Recouvrance pour faire voir les terrains pris à divers particuliers depuis l'année 1672 jusqu'en 1686 pour les anciens retranchements de terre, batiments, magasins et autres emplacements pour le service du Roi où l'on a distingué les terrains de chaque propriétaire par les couleurs ci-après : La verte marque le terrain à Madame la Duchesse de Portsmouth, Le gris de (lain) [lin] EE au Sieur de Nouailles, Le vermillon FG au Sieur Le Gal, La sanguine GH, LM au Sieur l'Armorique, Le jaune IK au Sieur de Map, Le carmin KL à Madame de K (?) uein, Le bleu BB au Sieur de Belleveue. C 968 (2) : Le 28 janvier 1701, M. de Bouridal. Brest. 2ème plan. Second plan de Brest du côté de Recouvrance relatif au procès verbal des héritages pris à la seignerie du Chastel depuis 1689. A Brest le 22 janvier 1701 par Mollart. Plan de Brest côté de Recouvrance pour faire voir les terrains pris à divers particuliers depuis le commencement de l'année 1686 jusqu'à la fin de 1700 pour faire la nouvelle enceinte de muraille, remparts, fossés, chemins couverts, demie lune, glacis et rue au pied du rempart, l'on a distingué les terrains de chaque propriétaire par des couleurs différentes. Le gris de (lin) [lin] coté iii et 2 au Sieur de Nouailles, Le vermillon coté 3 au Sieur Le Gal, Le gris coté 4 au Sieur Charles, La sanguine coté 5, 10 et 11 au Sieur de L'Armorique, Le jaune coté 6 au Sieur Le Map, Le bistre coté 7 aux Pères Capucins, Le carmin coté 8 et 9 à Madame de K (?) uein, Le bleu coté 12 et 13 au Sieur de Belleveue, Le vert coté 16, 17 et 18 à Madame la Duchesse de Portsmouth, Les trois perrières [carrières] cotées au plan 23, 24 et 25 à la dite Dame, Les deux fours à chaux cotés ee à la dite Dame, Le corps de garde pour la nuit coté 22 à la dite Dame. C 968 (3) : Le 23 mars 1703, M. de Bouridal. Brest. 1er plan. Premier plan de l'enceinte du côté de Brest relatif au procès verbal des héritages compris dans les fortifications. A Brest le 1er août 1702 par Mollart. Brest, 1702 Premier plan de l'enceinte côté de Brest Plan des anciens retranchements de terre faits du côté de Brest en 1674 dont l'on ne compte la non jouissance du terrain qu'ils ont occupé que jusqu'au commencement de 1690 attendu que les propriétaires en ont pû jouir du depuis. C 968 (5) : Le 23 mars 1703, M. de Bouridal. Brest. 3ème plan. Plan de Brest relatif aux 3ème et 4ème procès verbaux des héritages pris pour les fortifications de l'enceinte du côté de Brest. A Brest le 10 juin 1702 par Mollart. Brest, 1702 Plan de Brest pour faire voir les terrains pris à divers particuliers tant pour la nouvelle enceinte de muraille, ses remparts, fossés, chemins couverts, demi-lunes et glacis que pour la rue au pied du rempart et emplacements des bâtiments pour le service de Sa Majesté. C 969 (1) : Le 8 juillet 1701, M. de Bouridal. Brest. Plan du front du château de Brest du côté de la ville sur lequel on a marqué les héritages pris et démolis pour les fortifications, chemins couverts et glacis et ceux que l'on a proposé de prendre pour l'agrandissement de l'esplanade. Fait à Brest le 17 septembre 1700 par Traverse. Plan des ouvrages du front du château de Brest du côté de la ville avec les emplacements des maisons et héritages qui ont été et seront compris dans l´étendue des glacis et esplanade. La ligne colorée de vert détermine l'étendue du glacis à 15 toises suivant l'ordonnace. Les lignes ponctuées colorées de rouge marquent les emplacements des maisons et jardins qui ont été démolis pour former le glacis. Les lignes ponctuées colorées de jaune marquent les fonds et terrains qui ont étét compris dans l'étendue des glacis et esplanade. La ligne ponctuée marquée 31 détermine l'étendue de l'esplanade. Noms des propriétaires des maisons et héritages. [...] C 969 (2) : Plan de la place d´armes dite champ de bataille de Brest. A Brest le 15 février 1730 par Dumains. C 980 (1) : Plan des terrains qu´il convient d´acquérir pour la construction d´un polygone pour les exercices de l´artillerie de l´école de Brest. A Brest le 21 avril 1763. C 980 (2) : Fortifications de Brest. Plan des terrains que doit occuper l´agrandissement d´enceinte sur la hauteur de la carrière du Pape, 1789.
-
Service Historique de la Défense du Château de Vincennes : Détail de SHDMD07001856_P
Collection Nivart. MS144_207. Plan cavalier de la ville de Brest et de ses environs. Vues du bourg de Recouvrance et du château et de la ville de Brest du côté de la rade et du côté de la Penfeld. Attr. au chevalier de Clerville. 1667.Plan, support papier, 1,270 x 1,130 mètre, 3e quart 17e siècle, 1667.
-
Service Historique de la Défense du Château de Vincennes : Détail de SHDMD07001852_P
Collection Nivart. MS144_203. Plan du port et de l´arsenal de Brest, ensemble du château et de la ville avec le bourg de Recouvrance. Lég. Armes de Colbert. Figuration de vaisseaux. Sign. Bellevue du Mains. 1677. Plan, support papier, 0,832 x 0,677 mètre, 4e quart 17e siècle, 1677.
-
Service Historique de la Défense du Château de Vincennes : Détail de SHDMD07001848_P
Collection Nivart. MS144_199. Plan cavalier de la ville de Brest, de son port et du bourg de Recouvrance avec l'indication de l'état des travaux de l´arsenal et du port. 1678 (?). Plan, support papier, 1,079 x 0,782 mètre, 4e quart 17e siècle, 1678 (?).
-
Service Historique de la Défense du Château de Vincennes : 1VH446n°37_1697
Archives du Génie, Article 8, section 1, Brest carton 1. 1VH446n°37_1697. Plan, support papier, 4e quart 17e siècle, 30 décembre 1697.
-
Service Historique de la Défense du Château de Vincennes : 1VH446n°39_1700
Archives du Génie, Article 8, section 1, Brest carton 1. 1VH446n°39_1700. Plan, support papier, 1e quart 18e siècle, 20 janvier 1700.
-
Service Historique de la Défense du Château de Vincennes : Détail de SHDMD07001867_P
Collection Nivart. MS144_214. Plan de la ville, château et port de Brest. Sign. Duhamel. 28 juin 1700. Visa de Desclouzeaux, intendant de la Marine.Plan, support papier, 0,899 x 0,630 mètre, 1er quart 18e siècle, 28 juin 1700.
-
Service Historique de la Défense du Château de Vincennes : 1VH446n°46_1710
Archives du Génie, Article 8, section 1, Brest carton 1. 1VH446n°46_1710. Plan, support papier, 1er quart 18e siècle, 22 janvier 1710.
-
Collection particulière, Roscoff. Certains tirages papier portent au revers le cachet du service photographique du journal Ouest-France (ce journal paraît pour la première fois le lundi 7 août 1944, prenant la suite de L'Ouest-Éclair).
-
FLOCH, Henri. LE BERRE, Alain. L'enfer de Brest. Bayeux, Heimdal, 2001, 304 p.
Annexes
-
Annexe n°1
-
Annexe n°2
-
Frézier d'après BLANCHARD (A.), Dictionnaire des ingénieurs militaires 1691-1791, Montpellier, 1981, 2 tomes.
-
L'ingénieur Robelin d'après Anne BLANCHARD, Dictionnaire des ingénieurs militaires 1691-1791, Montpellier, 1981, 2 tomes.
-
Damar d'après BLANCHARD (A.), Dictionnaire des ingénieurs militaires 1691-1791, Montpellier, 1981, 2 tomes.
-
Annexe n°6
-
Précis historique des ouvrages ordonnés par le Règlement du roi du 21 décembre 1776 d'après l'Atlas des places fortes de France de 1777
-
Annexe n°8
-
Annexe n°9
-
Annexe n°10
-
Ouvrages extérieurs de Brest ; Mémoire sur le Portzic, Article 2 du règlement du Roi du 31 décembre 1776 par De Caux, 1er mai 1785
-
Ouvrages extérieurs de Brest : Mémoire sur le fort de Montbarey, Article 3 du règlement du Roi du 31 décembre 1776 par De Caux, 1er mai 1785
-
Ouvrages extérieurs de Brest : Mémoire sur le fort de Penfeld, Article 6 du règlement du Roi du 31 décembre 1776 par De Caux, 1er mai 1785
-
Observations sur Quélern, 1785
-
Annexe n°15
-
Annexe n°16
-
Caux (de) (alias Decaux) d'après BLANCHARD (A.), Dictionnaire des ingénieurs militaires 1691-1791, Montpellier, 1981, 2 tomes.
-
Annexe n°18
-
Annexe n°19
-
Annexe n°20
Chargé d'études d'Inventaire du patrimoine à la Région Bretagne.
Contient
- Batterie du Cavalier puis "Jardin des Explorateurs", face au château (Brest)
- Corps de garde, rue du Moulin à poudre, Place de la porte de la Brasserie (Brest)
- Deuxième porte de la demi-lune de Landerneau (porte avancée de Saint-Louis) puis square Mathon (Brest)
- Fortification d'agglomération : bastion, Le Menès, Place de la porte de la Brasserie (Brest)
- Fortification d'agglomération : fossé sec, sous le collège Sainte-Anne, Place de la porte de la Brasserie (Brest)
- Fortification d'agglomération : front bastionné dit "nouvelle enceinte", l'Harteloire, Quartier intra-muros de la rive gauche (Brest)
- Fortification d'agglomération : front bastionné puis promenade, Cours Dajot (Brest)
- Fortification d'agglomération : front bastionné, Quéliverzan (Brest)
- Fortification d'agglomération : front bastionné, le Bouguen (Brest)
- Fortification d'agglomération : galerie de communication entre la porte de la Brasserie et le bastion du Menès, rue du Moulin à poudre, Place de la porte de la Brasserie (Brest)
- Fortification d'agglomération : mur défensif percé de créneaux de mousquetterie de la porte de la Brasserie, rue du Moulin à poudre, Place de la porte de la Brasserie (Brest)
- Fortification d'agglomération : vestiges du bastion de Saint-Pierre, rue de Maissin, Recouvrance ; Quartier intra-muros de la rive droite (Brest)
- Ouvrage avancé dit "Lunettes des Fédérés" (L'Harteloire) (Brest)
- Porte Fautras (1847), avenue Maréchal Foch (Brest)
- Porte Foy (1870-1871), avenue Amiral Réveillère (Brest)
- Porte de Landerneau (4e quart 17e siècle) et porte Saint-Louis (1821) puis place des Portes, Quartier intra-muros de la rive gauche (Brest)
- Porte du Conquet (4e quart 17e siècle), rue de La Porte, Recouvrance ; Quartier intra-muros de la rive droite (Brest)
- Porte du Moulin à poudre puis porte de la Brasserie, rue du Moulin à poudre,Place de la porte de la Brasserie (Brest)
- Porte du Port de Commerce dite "Porte Nationale" (1861), avenue 19ème Régiment d'Infanterie (Brest)
- Porte et escalier fortifiés conduisant du port de Commerce au Cours Dajot (1868) (Brest)
- Portes dites portes de l'Arrière-garde et de Quéliverzan aujourd'hui "Porte de l'Arrière Garde", Arsenal (Brest)
- Première porte de la demi-lune de Landerneau (porte avancée de Landerneau) puis square Mathon, Place de la liberté, Square Mathon (Brest)
Fait partie de
Arsenal (Brest)
Lieu-dit : Enceinte de l'Arsenal
Fort Montbarey, Allée de Bir Hakeim (Brest)
Adresse : Allée de Bir Hakeim
Fort de Keranroux, rue de Keranroux (Brest)
Adresse : Rue de Keranroux
Fort de Penfeld, la Villeneuve (Brest)
Lieu-dit : Penfeld, (la) Villeneuve
Fort du Guelmeur (fort détaché de Brest), Saint-Marc (Brest)
Lieu-dit : Saint-Marc
Adresse : le Guelmeur
Fort du Portzic (Stützpunkt "Portzic", B 90-112) (Brest)
Lieu-dit : Le Portzic
Forteresse Brest (Festung Brest)
Porte du corps de place, puis de Penfeld ou du Bouguen (tournée vers la ville) (Brest)
Adresse : le Bouguen
Redoute de Guestel-Bras, Le Questel, rue Pierre Maximin Audemar (Brest)
Lieu-dit : Le Questel
Adresse : Rue Pierre Maximin Audemar
Redoute dit "Fort de Keroriou", Keroriou (Brest)
Adresse : Keroriou
Retranchements (4e quart 17e siècle) puis fortifications extra-urbaines (4e quart 18e siècle) de Quélern (Cr 36-39) (Roscanvel)
Lieu-dit : Quélern
Chargé d'études d'Inventaire du patrimoine à la Région Bretagne.
